Chapitre 3
Interfaces de communication
• Section 3.3.1, « Installation d'un port optique SFP »
• Section 3.3.2, « Retrait d'un port optique SFP »
Section 3.3.1

Installation d'un port optique SFP

Pour installer un port optique SFP, procédez comme suit :
ATTENTION!
Danger électrique ; risque d'endommagement de l'appareil. Utilisez uniquement des composants
certifiés par Siemens avec des produits RUGGEDCOM. Un endommagement du module et de
l'appareil peut se produire si la compatibilité et la fiabilité n'ont pas été correctement examinées.
ATTENTION!
Danger électrique ; risque d'endommagement de l'appareil. Assurez-vous que toute l'énergie
électrostatique s'est dissipée avant d'installer ou de retirer des composants de l'appareil. Une
décharge électrostatique (ESD) peut provoquer de graves endommagements du composant une fois
qu'il est en dehors du châssis.
1. Assurez-vous que toute charge électrostatique éventuellement formée s'est correctement déchargée pour
éviter les décharges électrostatiques (ESD). Cela est possible en portant un bracelet ESD ou en touchant la
terre ou la terre du châssis.
2. Retirez le cache anti-poussière du port du module.
ATTENTION!
Danger mécanique ; risque d'endommagement du composant. Les ports optiques SFP sont
conçus pour que leur insertion ne soit possible que dans une seule direction. Ne forcez pas
lorsque vous insérez le port dans le module.
3. Retirez le port de son emballage.
4. Insérez le port dans le module et faites basculer le loquet de sûreté vers le haut pour le verrouiller.

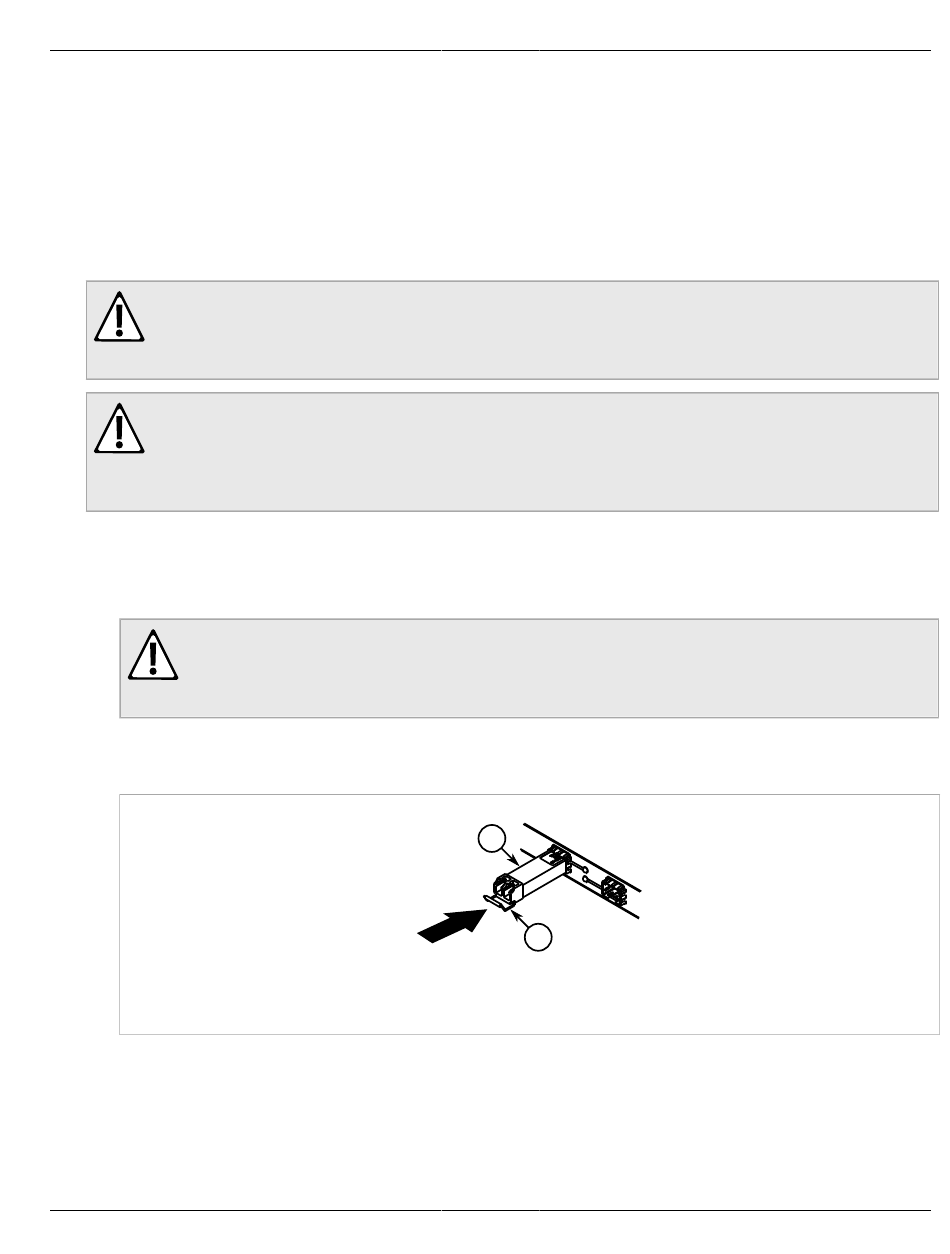

Figure 34: Installation d'un port optique SFP (classique)
1. Port optique SFP
5. Retirez le cache anti-poussière du port.
6. Connectez un câble au port et testez la connexion.
24
2. Loquet de sûreté métallique
1
2
