Chapitre 3
Interfaces de communication
DEL
Rx
Tx
Rx
Tx
Pin-Out

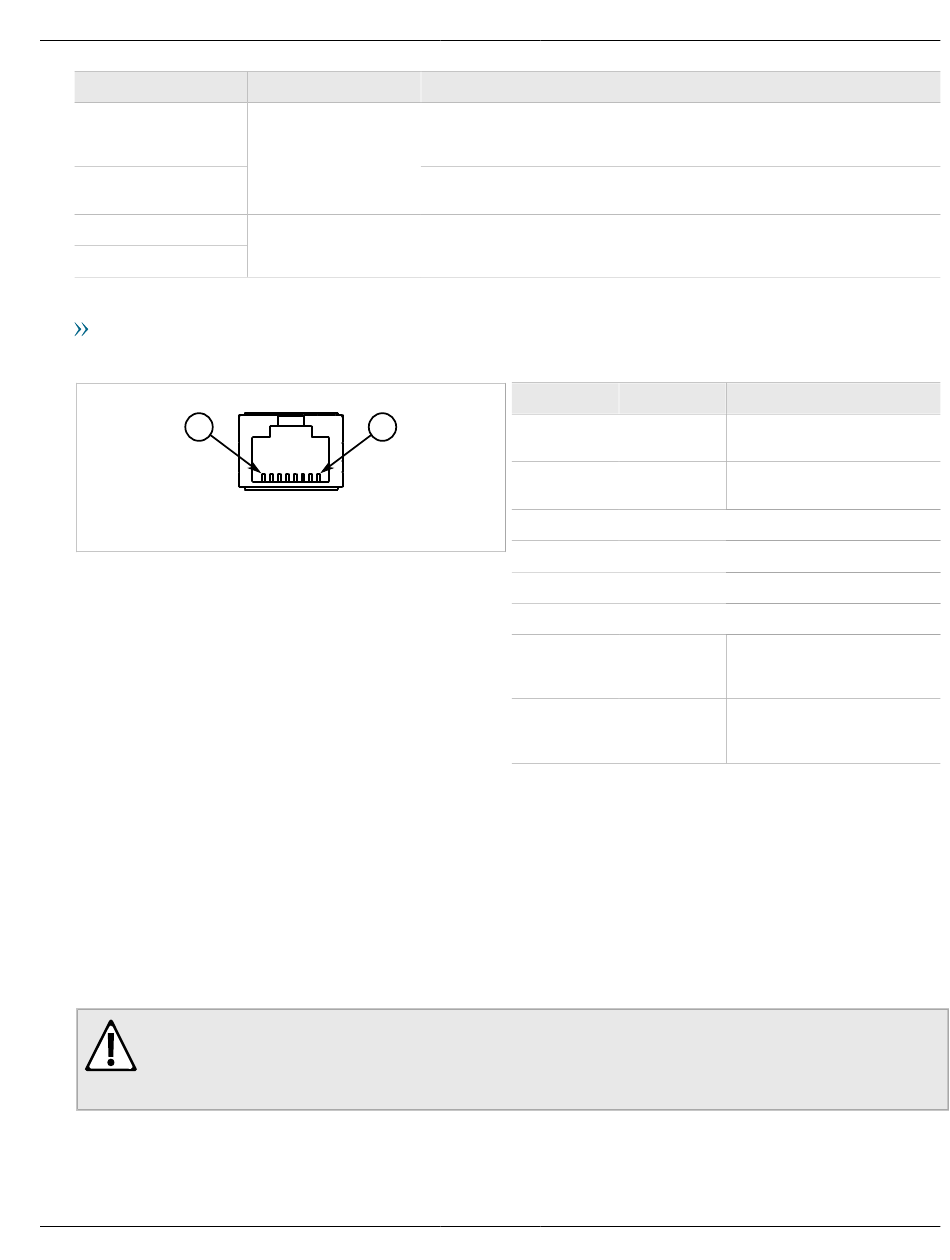

Ci-dessous se trouve le brochage des ports RJ-48S DDS :
8
Figure 48: Broche RJ-48S DDS
Section 3.8

Module APE RUGGEDCOM

Le RX1501 prend en charge plusieurs versions du module RUGGEDCOM APE (Moteur de traitement
d'applications). L'APE est un ordinateur compatible avec x86 de façon à pouvoir accueillir plusieurs systèmes
d'exploitation compatibles avec x86. Il comprend également des ports Gigabit Ethernet (GbE), des ports USB et
un port vidéo DVI-D. Pour plus d'informations a propos de l'APE RX1501, y compris les instructions d'installation
et de configuration, reportez-vous au RUGGEDCOM Guide utilisateur APE.
ATTENTION!
Danger électrique – risque de panne de courant. L'installation de davantage de modules APE que
ce qui est autorisé peut provoquer des variations de puissance et des coupures anormales. Ne pas
installer plus de deux modules APE sur le dispositif.
34
Couleur de la DEL État
Rouge L'interface reçoit une alarme ALOS (alarme perte de signal) ou alarme rouge (par
exemple corruption ou perte du signal, perte de connectivité, ou pas de trace de
connectivité).
L'interface reçoit ou émet une alarme RAI (indication d'alarme distante) ou AIS
(signal d'indication d'alarme).
Off L'interface est désactivée.
1
Broche Nom
1 R1
2 T1
3 Réservé (ne pas connecter)
4 Réservé (ne pas connecter)
5 Réservé (ne pas connecter)
6 Réservé (ne pas connecter)
7 Réception de
données du
réseau (Ring)
8 Réception de
données du
réseau (Tip)
RUGGEDCOM RX1501
Guide d'installation
Description
Transmission de données
vers le réseau (Ring 1)
Transmission de données
vers le réseau (Tip 1)
Module APE RUGGEDCOM
