Chapitre 1
Introduction
Section 1.2

Description

Le produit RX1501 propose de nombreux ports, contrôles et indicateurs LED sur son panneau avant pour la
connexion et la configuration de l'appareil ainsi que la résolution de problèmes.

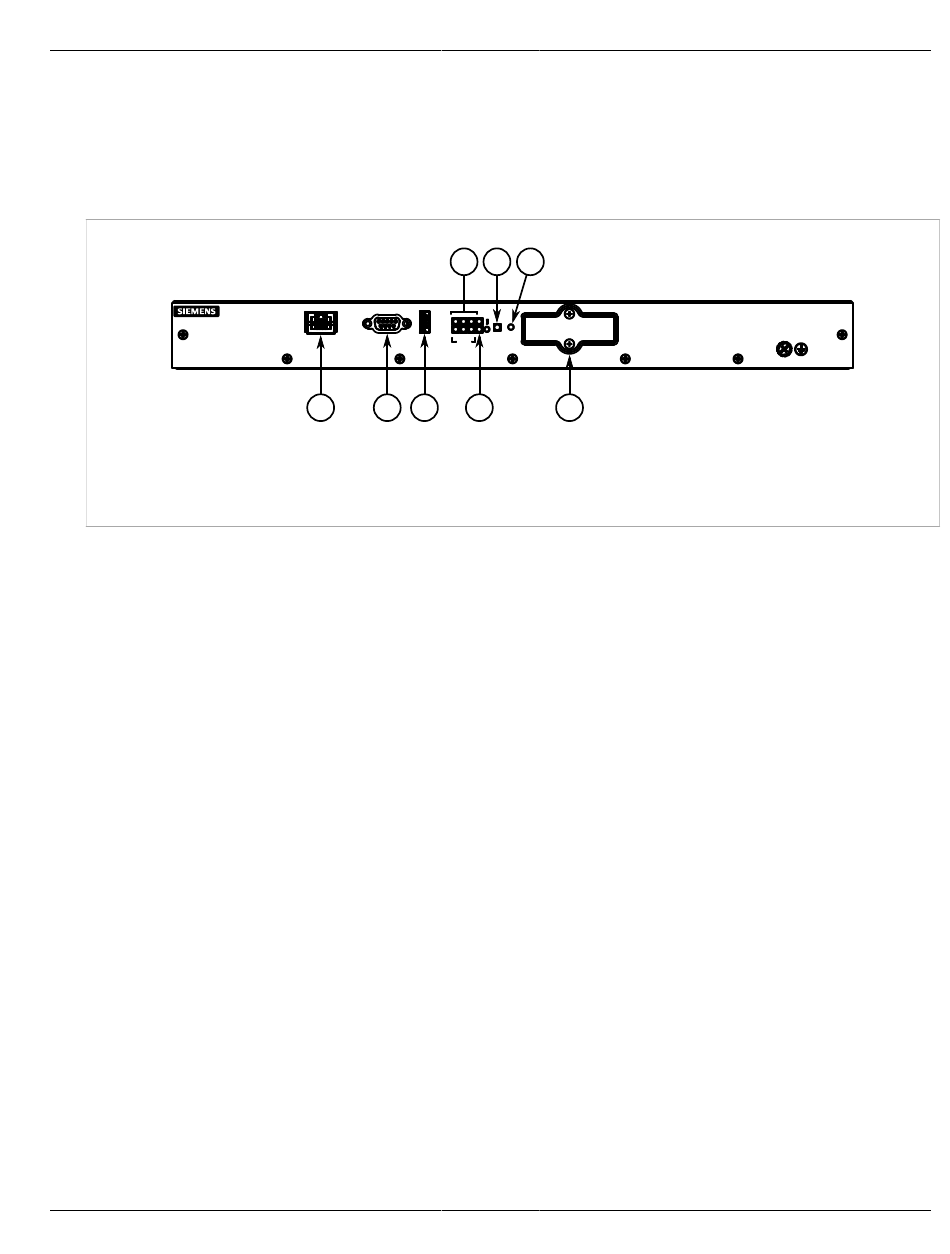

Figure 1: RUGGEDCOM RX1501
1. Port de gestion 2. Port console sériel RS232 (DB9)
6. Indicateur DEL d'alarme
• Port de gestion ; ce port Ethernet 10/100Base-T sert à gérer le système hors-bande à partir de la matrice de
commutation.
• Port console sériel RS-232 ; le port console sériel sert d'interface directe avec l'appareil et d'accès aux
fonctions de gestion initiales. Pour toute information sur la connexion de l'appareil par le biais du port console
sériel, référez-vous à
• Utilité du port USB – Utilisez le port USB pour mettre à niveau desROX II logiciels ou fichiers d'installation,
tels que des fichiers de configuration et des fichiers clés. Pour plus d'informations, référez-vous au Guide
utilisateur RUGGEDCOM ROX II pour le RUGGEDCOM RX1501.
• Bouton Test de lampe/Arrêt d'alarme (LT/ACO) ; ce bouton présente deux fonctions :
▪ Maintenez ce bouton enfoncé pour tester tous les indicateurs DEL
▪ Appuyez et relâcher ce bouton pour acquitter une alarme active
• DEL d'état de la puissance ; indique l'état des modules de puissance.
▪ I = L'alimentation électrique est en train de recevoir de l'énergie
▪ O = L'alimentation électrique est en train de fournir de l'énergie
• DEL d'état des ports ; indique le moment où les ports sont actifs.
▪ Vert = OK
▪ Orange = Alerte d'avertissement
▪ Rouge = Erreur de configuration
• Indicateur LED d'alarme ; indique le moment où une condition d'alarme existe.
▪ Vert = Alarmes effacées/acquittées
▪ Rouge = Alarme
• Port de carte flash compacte ; comporte la carte flash compacte de 1 GB qui contient des installations
actives et de sauvegarde du RUGGEDCOM ROX II, ainsi que la base de données de configuration et d'autres
données du système.
2
1 2 3
7. Bouton Test de lampe/Arrêt d'alarme (LT/ACO)
Section 2.5, « Connexion à l'appareil
4 6 7
5 8
3. Utilité du port USB 4. DEL d'état du port
8. Port de carte flash compacte
».
RUGGEDCOM RX1501
Guide d'installation
5. DEL d'état de la puissance
Description
