Modules DDS (services de données numériques)
Le RX1501 peut être équipé d'un module de ligne de port DDS qui prend en charge des vitesses de transmission
de 56 kbit/s (maître/esclave) et de 64 kbit/s (esclave).

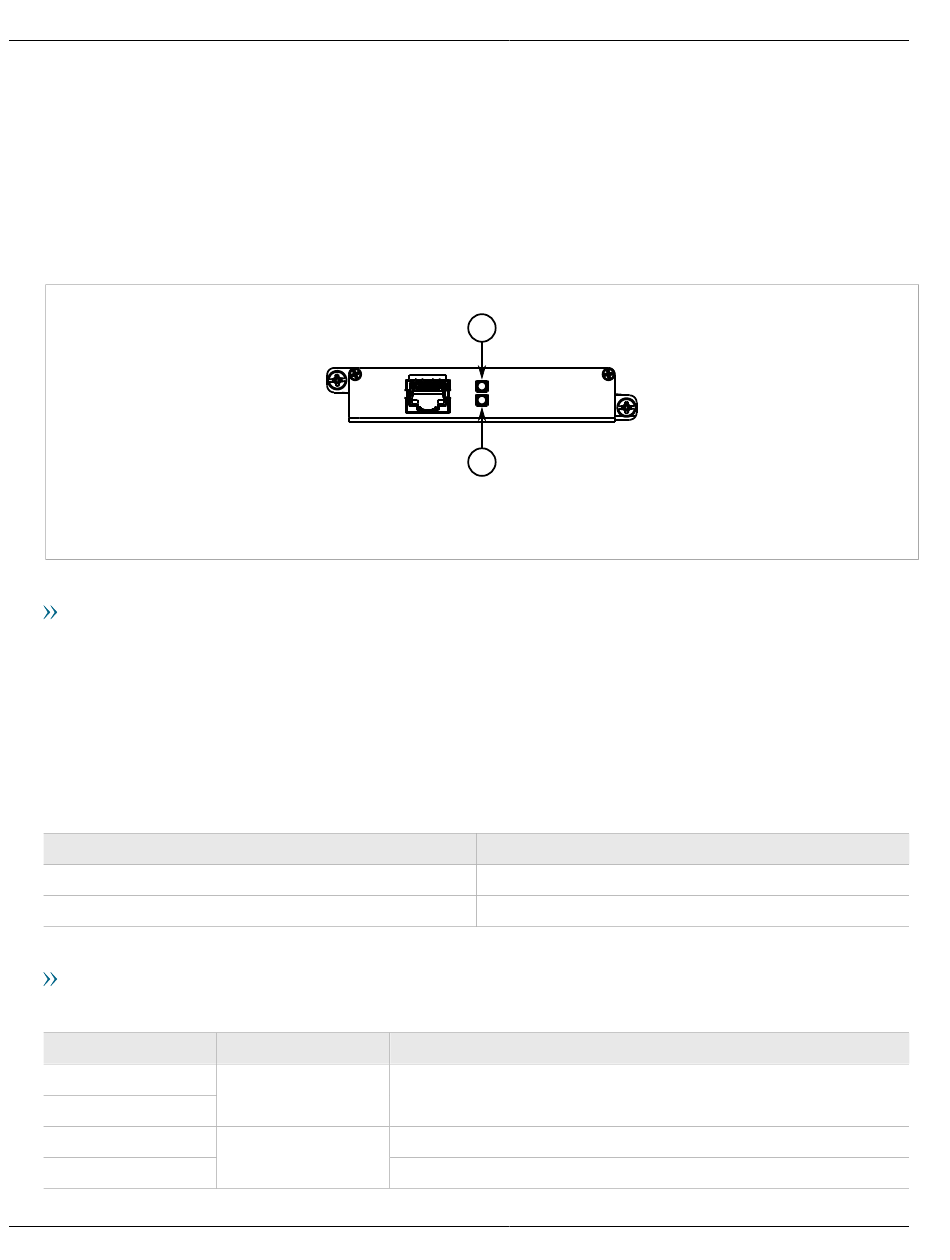

Figure 47: 1 × DDS avec ports RJ-48S (D02)
1. DEL de réception (Rx) :
Normes et modes de fonctionnement
Le module est conforme aux normes suivantes :
• AT&T PUB 62310 (norme DDS)
• BELLCORE TA-TSY-000077
• BELLCORE TR-TSY-000458
• ANSI T1.410
Il prend également en charge les modes de fonctionnement suivants, qui peuvent être configurés via l'interface
utilisateur RUGGEDCOM ROX II :
Mode de fonctionnement
DDS-PRI
CC-64K
DEL
Chaque port RJ-48S comporte une DEL RX et TX qui indique l'état du port
DEL
Rx
Tx
Rx
Tx
Modules DDS (services de données numériques)
2. DEL de transmission (Tx) :
Couleur de la DEL État
Vert Liaison établie
Jaune L'interface reçoit une alarme OOF (hors cadre).
L'interface est en mode de bouclage.
Section 3.9.1, « Installation d'un module
2
1
Vitesse de transmission
56 kbit/s
72 kbit/s
Chapitre 3
Interfaces de communication
».
