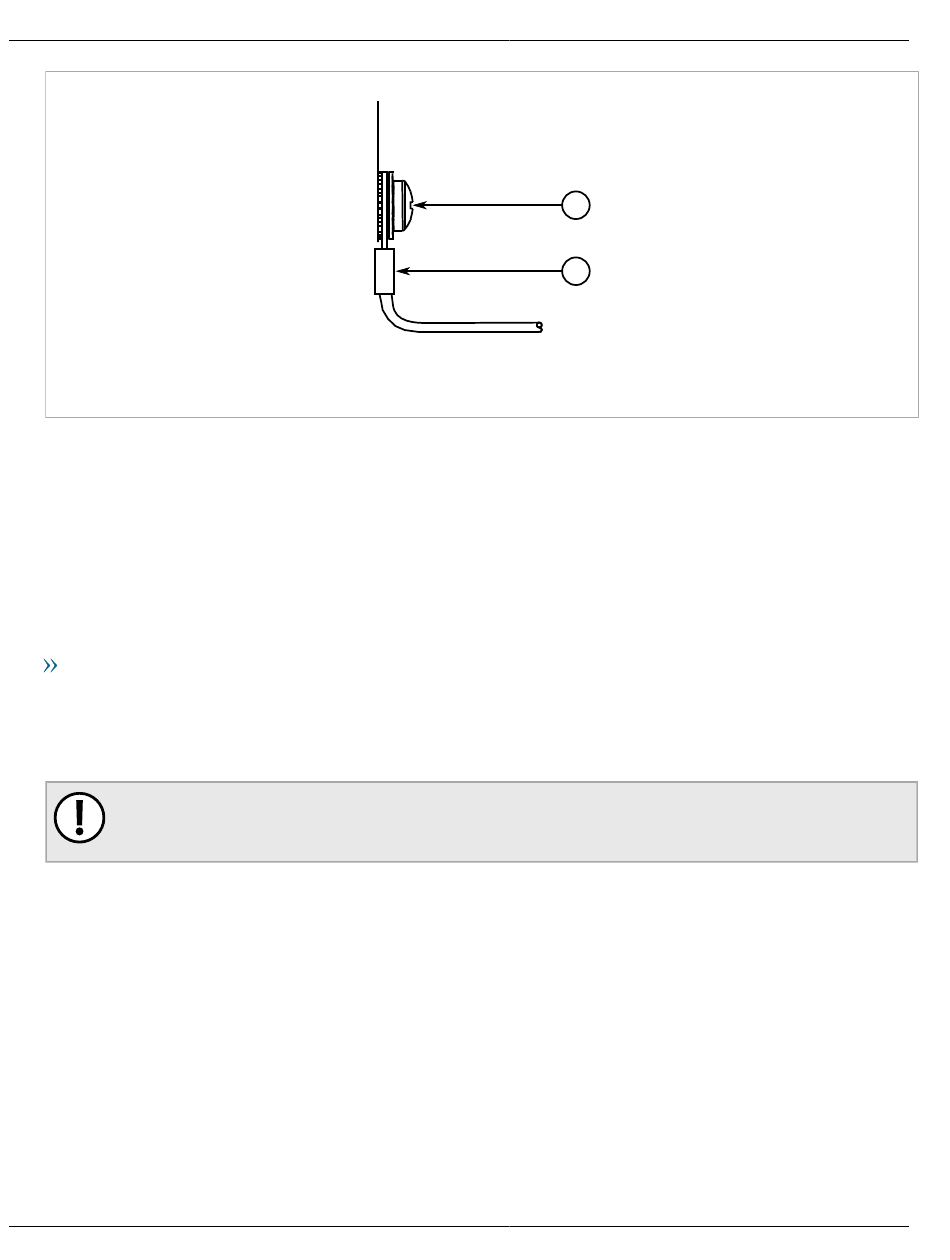

Figure 11: Connexion de la terre du châssis
1. Vis de taille 10-32
Section 2.5
Connexion à l'appareil
Le paragraphe ci-dessous décrit les différentes méthodes d'accès à la console ROX II et aux interfaces Web de
l'appareil. Pour des instructions détaillées, se référer au Guide utilisateur RUGGEDCOM RX1501 pour le produit
ROX II.
Port de console sériel et port de gestion
Connectez un ordinateur ou une borne directement au port de console sériel ou au port de gestion pour accéder
au contrôle du temps de démarrage et aux interfaces ROX II. Le port de console sériel fournit un accès à
l'interface de la console de ROX IItandis que le port de gestion fournit un accès à la console de ROX IIet aux
interfaces Web.
IMPORTANT!
Les ports de console sériel et de gestion (MGMT) sont conçus pour être utilisés comme connexions
temporaires uniquement pendant la configuration initiale ou la résolution de problèmes.
Le port de console sériel introduit un RS-232 DCE (Data Communication Equipment) sur un connecteur DB9. Ci-
dessous se trouve le brochage du port :
Connexion à l'appareil
2. Anneau à cosse de taille 10
Installation de l'appareil
1
2
