RUGGEDCOM RX1501
Guide d'installation
Section 3.3.2

Retrait d'un port optique SFP

Pour retirer un port optique SFP, procédez comme suit :
ATTENTION!
Danger électrique ; risque d'endommagement de l'appareil. Assurez-vous que toute l'énergie
électrostatique s'est dissipée avant d'installer ou de retirer des composants de l'appareil. Une
décharge électrostatique (ESD) peut provoquer de graves endommagements du composant une fois
qu'il est en dehors du châssis.
1. Assurez-vous que toute charge électrostatique éventuellement formée s'est correctement déchargée pour
éviter les décharges électrostatiques (ESD). Cela est possible en portant un bracelet ESD ou en touchant la
terre ou la terre du châssis.
2. Déconnectez le câble du port.
3. Pliez le loquet de sûreté métallique vers le bas et tirez le port du module.

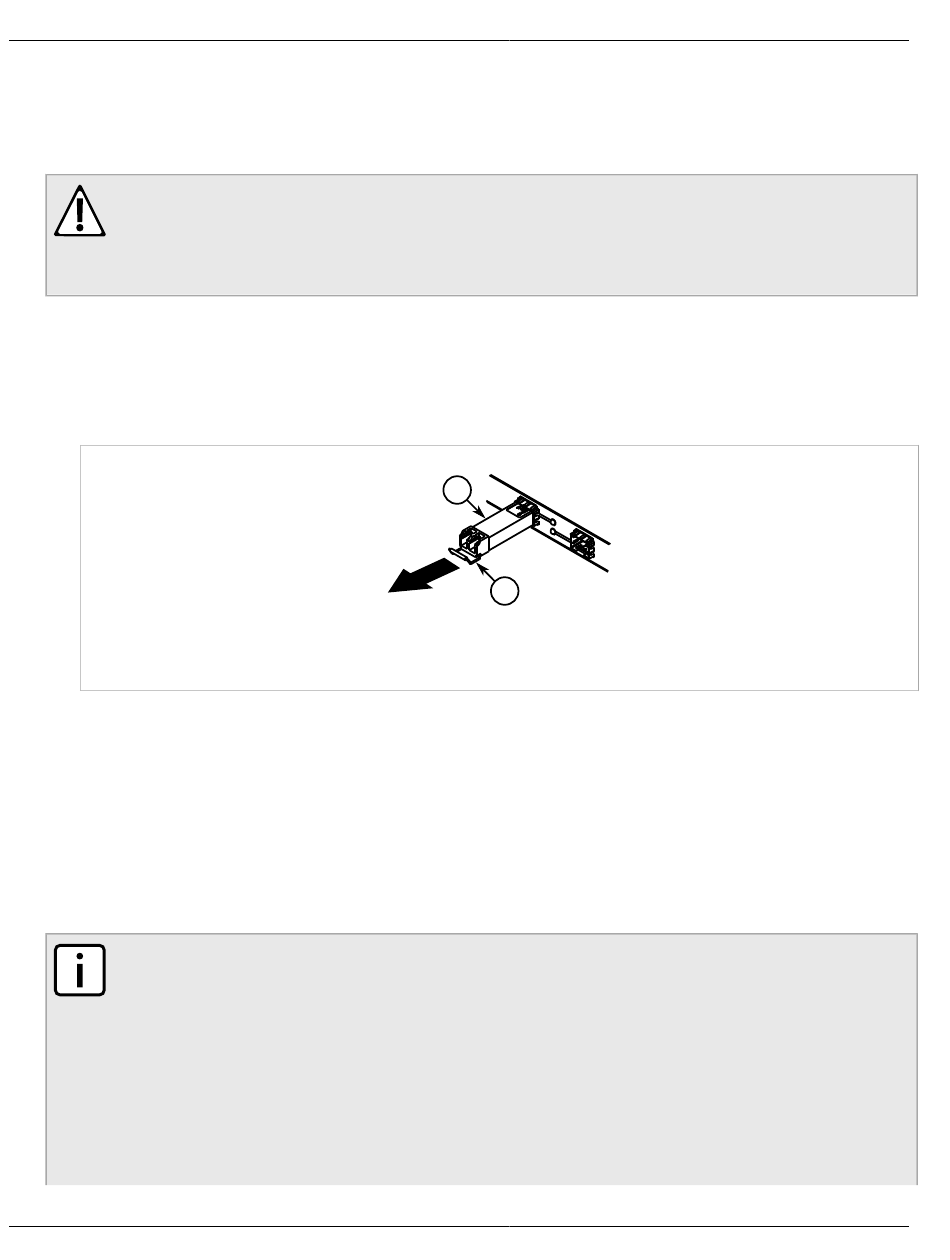

Figure 35: Retrait d'un port optique SFP (classique)
1. Port optique SFP
4. Stockez le port dans une pochette antistatique ESD ou tout autre environnement antistatique ESD adapté,
sans humidité et à une température adaptée (-40 °C à 85 °C ou -40 °F à 185 °F).
5. Insérez une prise dans l'ouverture du port vide pour éviter l'introduction de poussière ou de salissures.
Section 3.4

Modules WAN

Le produit RX1501 prend en charge les modules de ligne WAN (réseau longue portée) suivants :
REMARQUE
• Seul un module WAN T1/E1 peut être utilisé par routeur.
• Les modules WAN TC1et TC2 sont conformes à la Partie 68 des règles et exigences de la FCC
adoptées par l'ACTA (Administrative Council for Terminal Attachments). L'identificateur du produit
est indiqué sur une étiquette en haut des modules. Si cela est exigé, ces informations doivent être
fournies à la compagnie de téléphonie.
• Les modules WAN TC1et TC2 doivent être conformes aux spécifications techniques CS-03, Partie II,
point 9, d'Industry Canada. Le numéro d'enregistrement d'Industry Canada et le numéro du modèle
sont présentés sur une étiquette en haut des modules.
• Les modules WAN TC1 et TC2 utilisent uniquement des connecteurs RJ48C.
Retrait d'un port optique SFP
2. Loquet de sûreté métallique
1
2
Chapitre 3
Interfaces de communication
25
