Chapitre 3
Interfaces de communication
• Les modules ne comportent aucune pièce accessible aux utilisateurs et l'équipement doit
uniquement être réparé par le personnel Siemens autorisé.

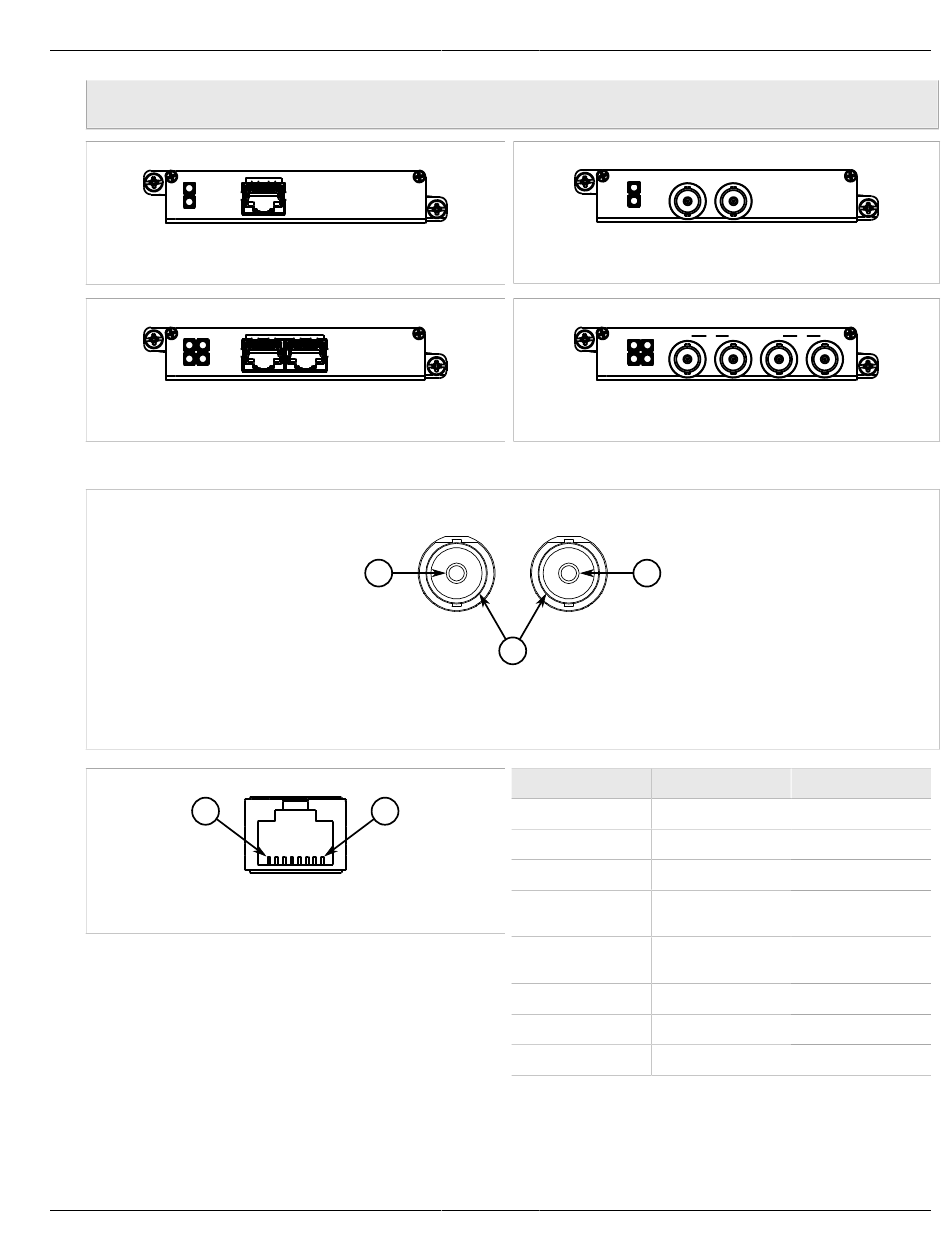

Figure 36: 1 × T1/E1 avec ports RJ45 (TC1)
Figure 38: 2 × T1/E1 avec ports RJ45 (TC2)
Ci-dessous se trouve le brochage des connecteurs BNC et RJ45 :
Figure 40: Configuration de broche RJ45 T1/E1
1. RTIP 2. TTIP 3. Châssis
8
Figure 41: Configuration de broche RJ45C T1/E1
26
Figure 37: 1 × E1 avec ports BNC (E01)
Figure 39: 2 × E1 avec ports BNC (E02)
Rx
1
3
1
Tx
2
Broche Nom
1 RRING
2 RTIP
3 Réservé (ne pas connecter)
4 TRING
5 TTIP
6 Réservé (ne pas connecter)
7 Réservé (ne pas connecter)
8 Réservé (ne pas connecter)
RUGGEDCOM RX1501
Guide d'installation
Description
Réception négative
Réception positive
Transmission
négative
Transmission
positive
Modules WAN
