Chapitre 3
Interfaces de communication
Section 3.1

Ports Ethernet en cuivre

Le RX1501 prend en charge différents ports Ethernet 10/100Base-TX avec des connecteurs RJ-45 ou M12 (avec
ou sans dérivation). Les connecteurs RJ-45 et M12 sont directement connectés à la terre du châssis de l'appareil
et peuvent accueillir des câbles CAT 5 blindés à paire torsadée (STP).
ATTENTION!
Risque de contamination ; risque d'endommagement des équipements. Les modules M12 sont
expédiés avec des joints toriques et des capuchons de protection contre la poussière pour éviter que
des salissures et des débris ne s'introduisent dans le port et ne l'endommagent. Assurez-vous que les
joints toriques et les capuchons de protection contre la poussière sont en place sur tous les ports M12
non utilisés.

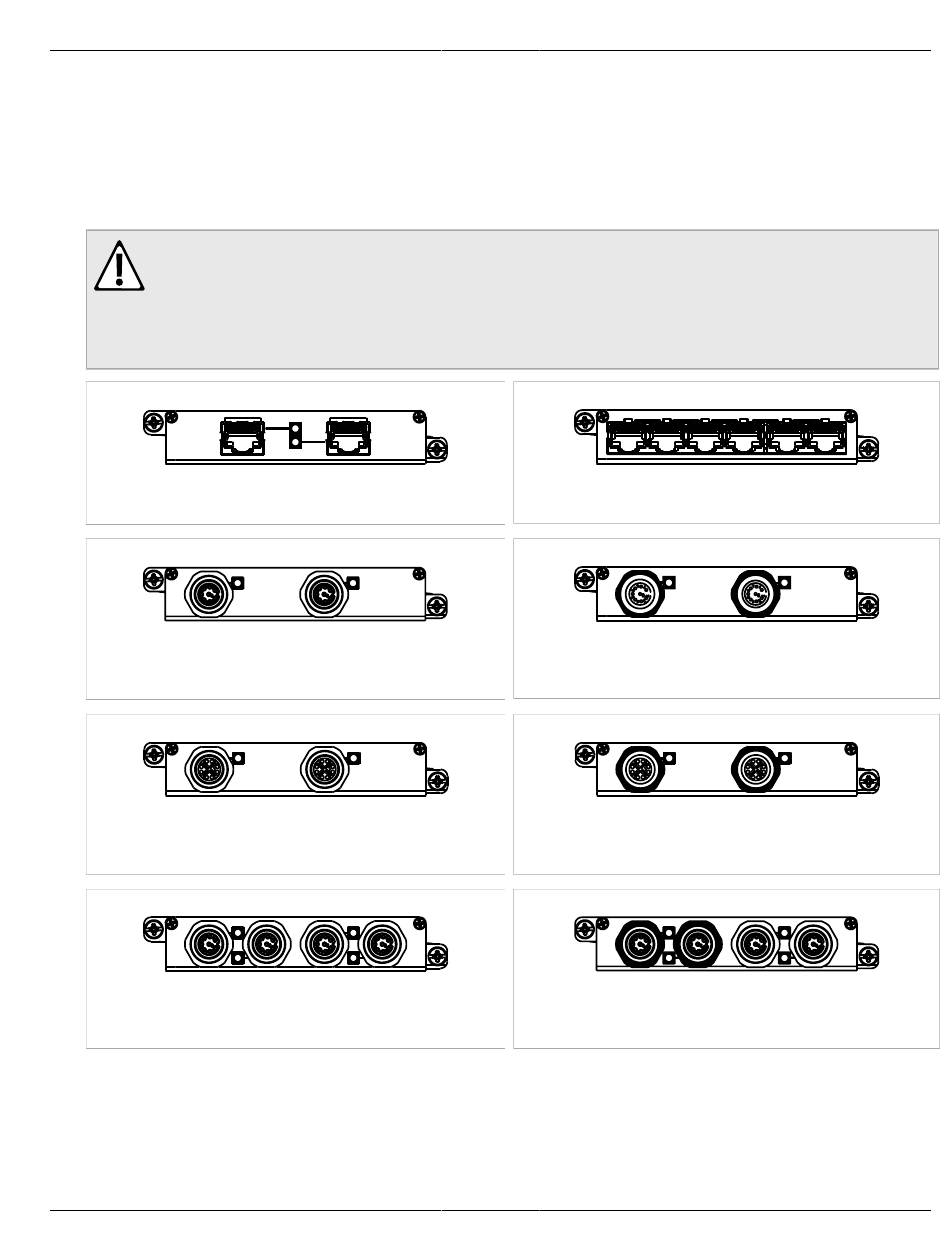

Figure 15: 2 × 10/100/1000TX avec ports RJ-45
Figure 17: 2 x 8 broches 10/100/1000TX avec ports
codage A M12
Figure 19: 2 x 8 broches 10/100/1000TX avec ports
codage X M12
Figure 21: 4 x 8 broches 10/100TX avec ports codage A
M12
20
Figure 16: 6 × 10/100TX avec ports RJ-45
Figure 18: 2 x 8 broches 10/100/1000TX avec ports de
dérivation codage A M12
Figure 20: 2 x 8 broches 10/100/1000TX avec ports de
dérivation codage X M12
Figure 22: 4 x 8 broches 10/100TX avec ports de
dérivation codage A M12 et ports sans dérivation
