Chapitre 3
Interfaces de communication

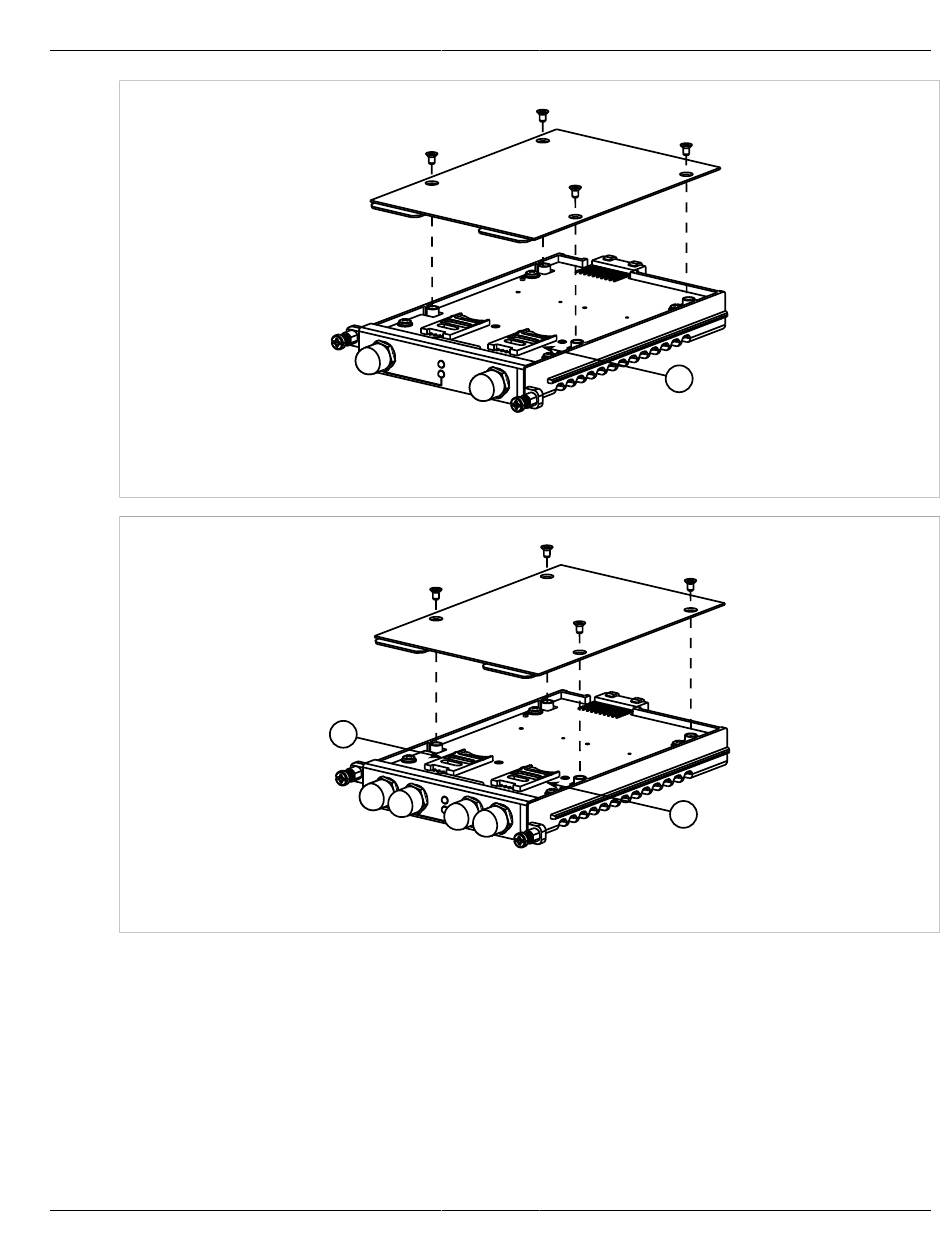

Figure 45: Modem cellulaire W11, W21
1. Cage 1 de la carte SIM
Figure 46: Modem cellulaire W12, W22, W32
1. Cage 1 de la carte SIM
3. Ouvrez la cage 1 de la carte SIM en faisant glisser le loquet argenté vers les connecteurs d'antenne et faites
basculer la cage.
4. Insérez une mini-carte SIM dans la cavité.
5. Fermez la cage 1 de la carte SIM en rabattant la cage et écartez le loquet argenté des connecteurs
d'antenne.
6. Pour W12, W22 et W32 modems cellulaires, répétition
carte SIM cage 2.
7. Installez l'arrière du module et fixez-le au châssis du module à l'aide des quatre vis retirées précédemment.
32
1
2. Cage 2 de la carte SIM
1
2
Étape 3 à Étape 5 installer une carte mini-SIM dans la
Installation de cartes SIM pour GSM, EDGE et HSPA+
RUGGEDCOM RX1501
Guide d'installation
modems cellulaires
