Chapitre 2
Installation de l'appareil

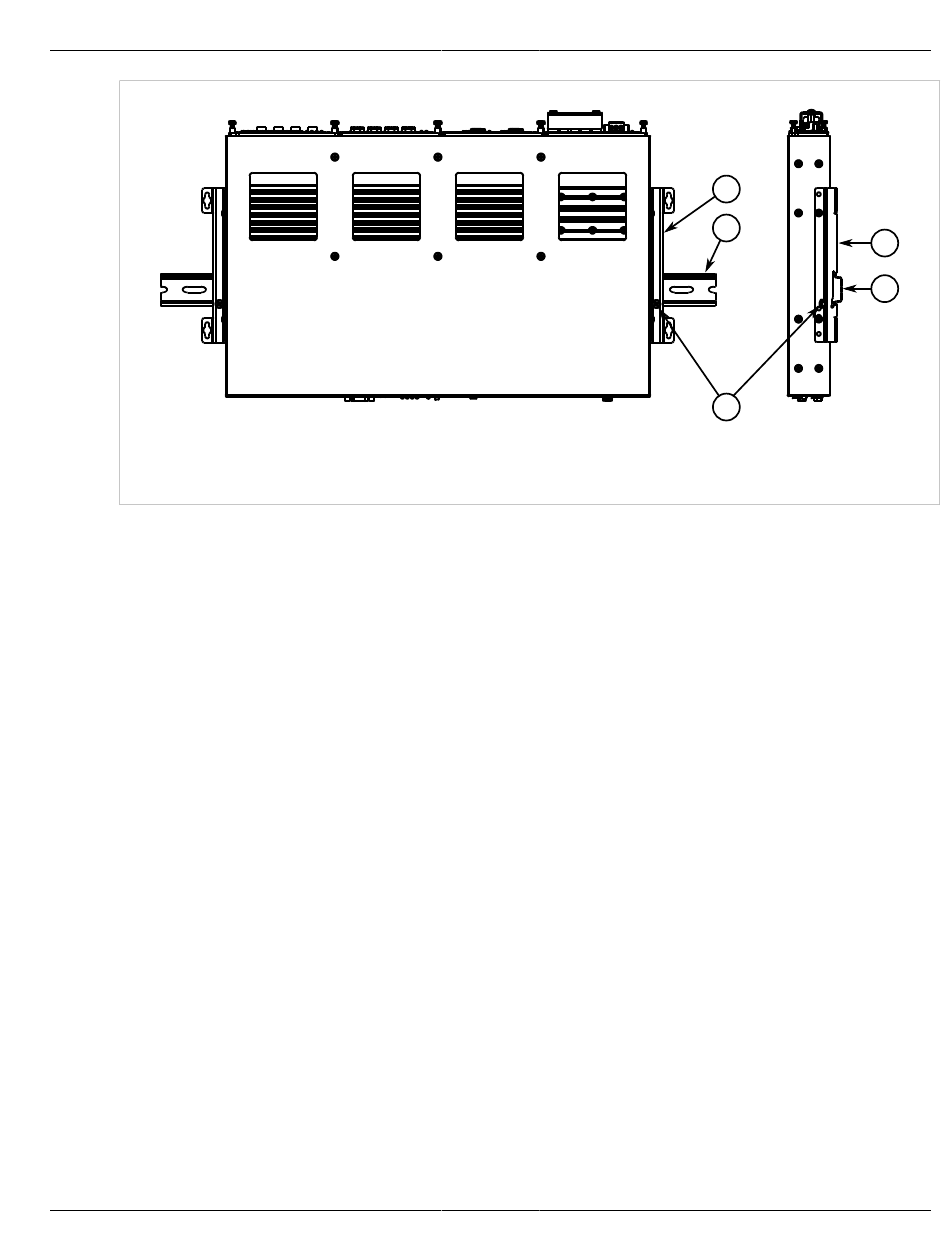

Figure 3: Montage sur le rail DIN
1. Adaptateur de panneau/rail DIN
2. Serrer l'une des vis fournies sur l'un des côtés de l'appareil pour fixer les adaptateurs sur le rail DIN.
Section 2.1.3

Montage de l'appareil sur un panneau

Pour les installations sur panneau, le RX1501 peut être équipé d'adaptateurs pour panneau/rail DIN préinstallés
sur chaque côté du châssis. Les adaptateurs permettent d'attacher l'appareil sur un panneau à l'aide de vis.
Pour monter l'appareil sur un panneau, procédez comme suit :
1. Placez l'appareil contre le panneau et alignez les adaptateurs sur les trous prévus pour le montage.
8
2. Rail DIN 3. Vis
RUGGEDCOM RX1501
Guide d'installation
1
2
3
Montage de l'appareil sur un panneau
1
2
