Chapitre 2
Installation de l'appareil
Section 2.3
Connexion du relais d'alarme de sécurité
Le relais de sécurité peut être configuré pour faire office de verrou selon les conditions de l'alarme. Le contact
NO (normalement ouvert) est fermé lorsque l'unité est sous tension et en l'absence d'alarme. Quand l'appareil
n'est pas sous tension ou si une alarme active est configurée, le relais ouvre le contact NO et ferme le contact NF
(normalement fermé).
REMARQUE
Le contrôle de la sortie du relais de sécurité peut être configuré par ROX II. Une application commune
de ce relais est le signalement d'une alarme lorsqu'un défaut se produit au niveau de l'alimentation
électrique. Pour plus d'informations, référez-vous au Guide utilisateur ROX II pour le RX1501.
La figure ci-dessous montre comment connecter le relais correctement.

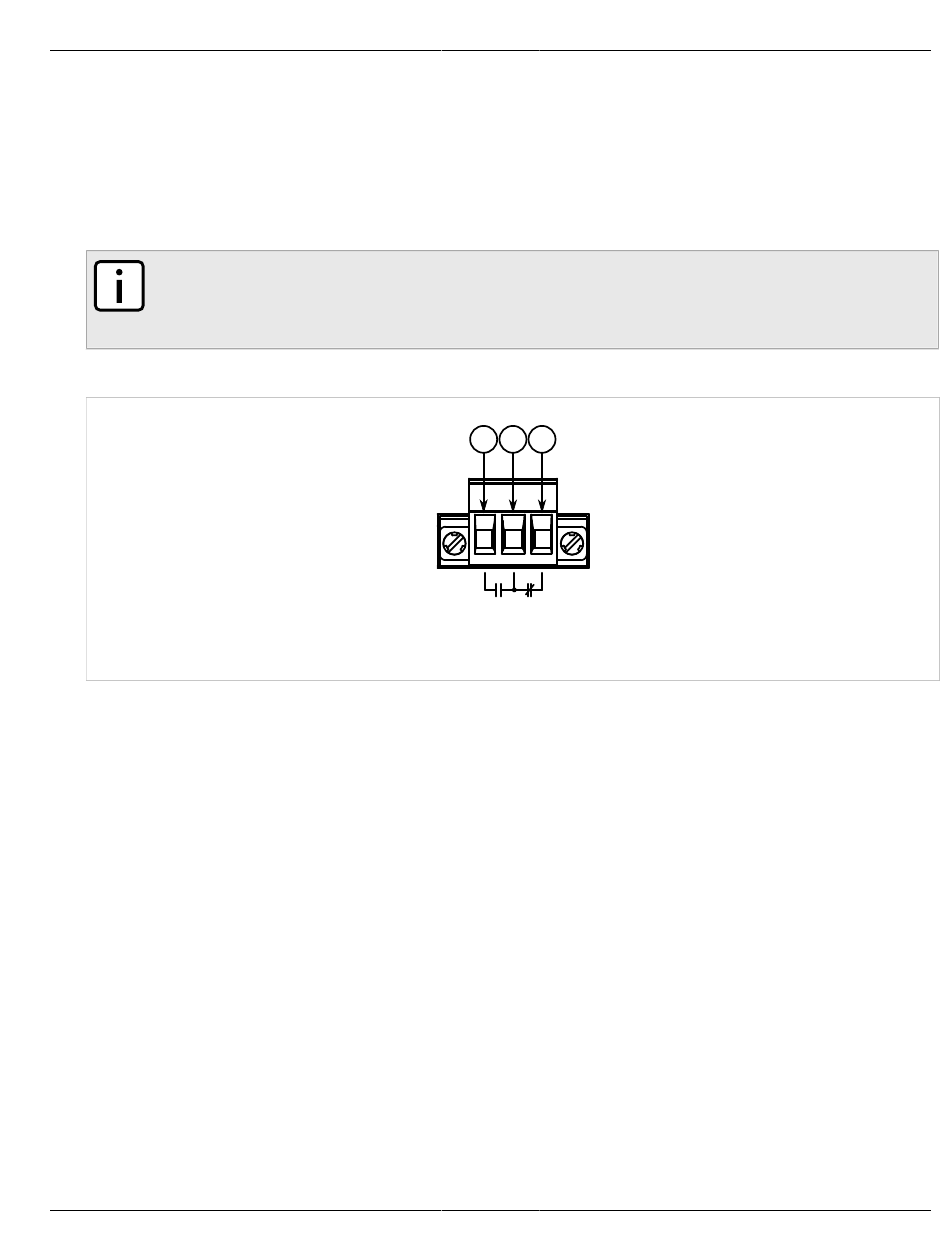

Figure 10: Câblage du relais d'alarme de sécurité
1. Contact à fermeture
Section 2.4
Mise à la terre de l'appareil
La borne de terre du châssis du RX1501 utilise une vis de taille 10-32. Il est recommandé de stopper la
connexion à la terre avec un anneau à cosse de taille 10 et serrez-le avec un couple de serrage de 3,4 Nm (30
lb-in).
14
2. Classique 3. Contact à ouverture
1 2 3
