Section 2.2.3
Connexion d'une alimentation électrique CC basse tension
Pour connecter une alimentation électrique CC basse tension à l'appareil, procédez comme suit :
ATTENTION!
Danger électrique ; risque d'endommagement de l'appareil. Ne pas connecter les câbles d'alimentation
CA à un bornier d'alimentation de 12, 24 ou 48 V CC. Risques de dommages sur l'alimentation
électrique.
IMPORTANT!
Lors de la connexion de l'appareil à une source d'alimentation CC, assurez-vous que la source fournit
uniquement une tension positive.
REMARQUE
Le bornier à vis est installé à l'aide de vis et plaques de compression Phillips qui permettent des
connexions avec fils nus ou cosses à sertir. Utiliser des cosses circulaires de taille 6 pour des
connexions sûres.
1. Connecter le câble plus de la source d'alimentation à la borne plus (+) du bornier.
1

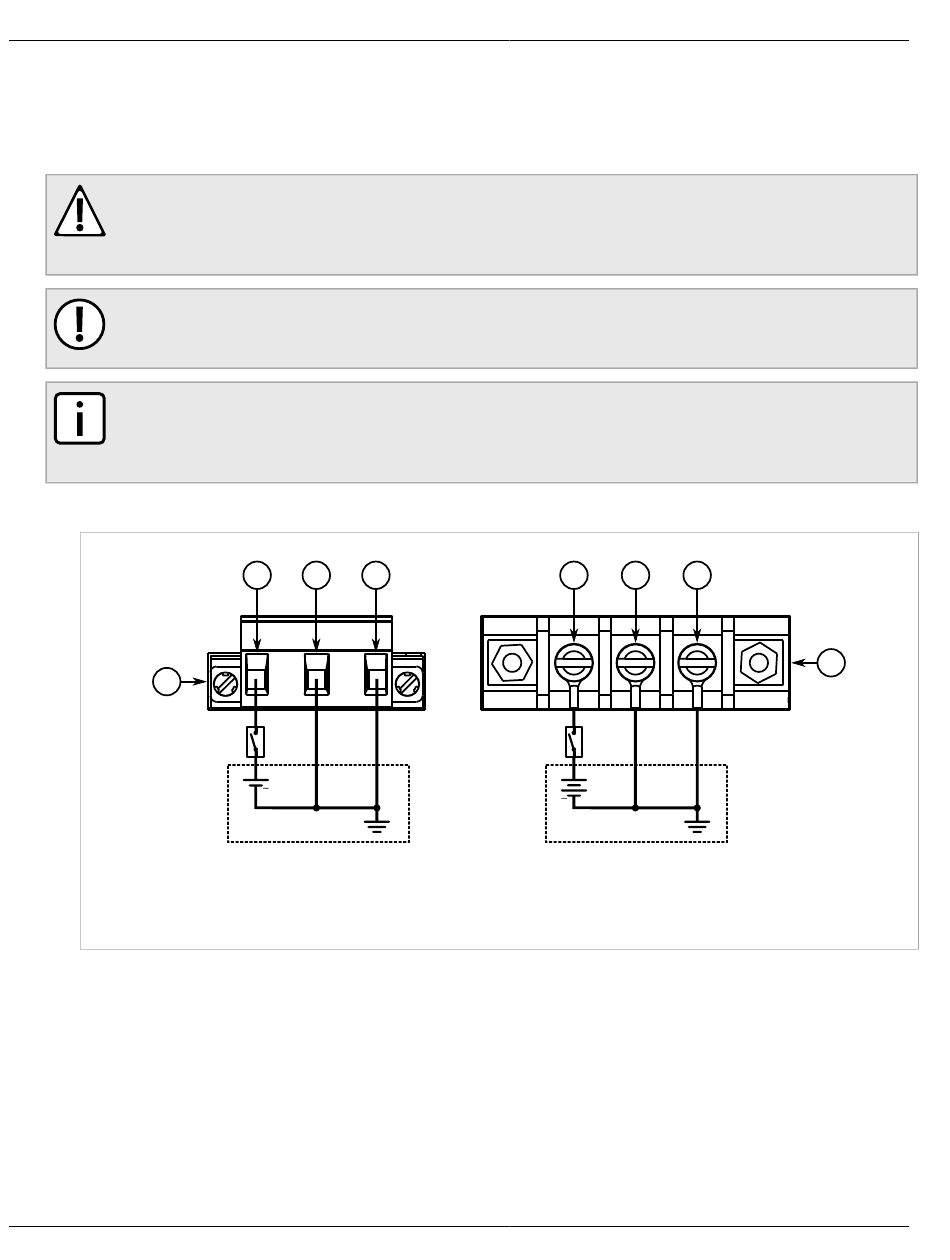

Figure 9: Câblage du bornier CC
1. Bornier enfichable pour les alimentations électriques HI, 24P and 48P
48 3. Borne plus (+)
2. Connecter le câble moins de la source d'alimentation à la borne moins (-) du bornier.
3. En utilisant un câble tressé ou un autre câble de mise à la terre approprié, connectez la de terre du châssis
à la connexion de la terre du châssis. La borne de terre contre les tensions de choc est utilisée comme
conducteur de terre pour tous les circuits de tensions de choc et de suppressions de transitoires internes au
boîtier.
4. Connecter la borne de terre de la source d'alimentation à la borne de terre du châssis de l'appareil. Pour
plus d'informations, se référer à
Connexion d'une alimentation électrique CC basse
tension
3 4 5
+
4. Borne moins (-) 5. Borne de terre
Section 2.4, « Mise à la terre de l'appareil
3 4 5
+
2. Bornier à vis pour les alimentations électriques HIP, 24 et
».
