RUGGEDCOM RX1501
Guide d'installation
Section 3.2
Ports Ethernet à fibre optique
Les ports Ethernet à fibre optique sont disponibles avec des connecteurs MTRJ (Mechanical Transfer Registered
Jack), LC (Lucent Connector), SC (Standard ou Subscriber Connector) ou ST (Straight Tip, extrémité droite).
Assurez-vous que les connexions de Transmission (Tx) et de Réception (Rx) de chaque port sont bien
connectées et adaptées pour pouvoir établir une bonne liaison.
1

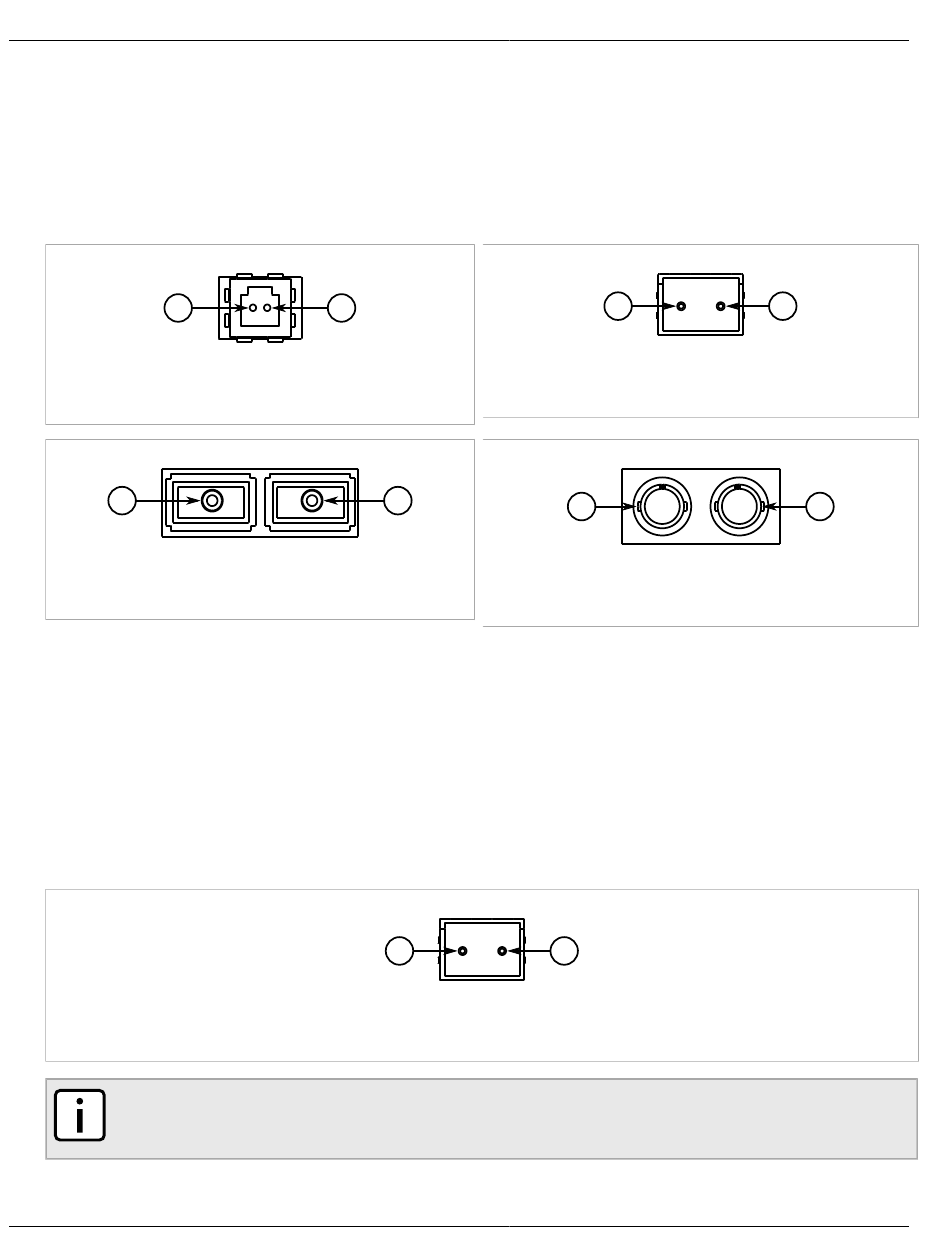

Figure 29: Port MTRJ
1. Connecteur Tx 2. Connecteur Rx
1
Figure 31: Port SC
1. Connecteur Tx 2. Connecteur Rx
Pour les spécifications des ports Ethernet à fibre optique disponibles, référez-vous à
port Ethernet à fibre optique
Section 3.3

Ports Ethernet optiques SFP

Les ports Ethernet optiques SFP (Small Form-Factor Pluggable) sont disponibles avec des connecteurs LC
(Lucent Connector). Assurez-vous que les connexions de Transmission (Tx) et de Réception (Rx) de chaque port
sont bien connectées et adaptées pour pouvoir établir une bonne liaison.
Figure 33: Port LC
1. Connecteur Tx 2. Connecteur Rx
REMARQUE
Les modules SFP, ainsi que leurs ports optiques, peuvent être insérés et retirés en toute sécurité, y
compris lorsque le châssis est sous tension et fonctionne.
Les sections suivantes décrivent comment installer et retirer des ports optiques SFP :
Ports Ethernet à fibre optique
2
2
».
1
1
Figure 30: Port LC
1. Connecteur Tx 2. Connecteur Rx
1
Figure 32: Port ST
1. Connecteur Tx 2. Connecteur Rx
2
Chapitre 3
Interfaces de communication
2
2
Section 4.5, « Spécifications
23
