Chapitre 2
Installation de l'appareil

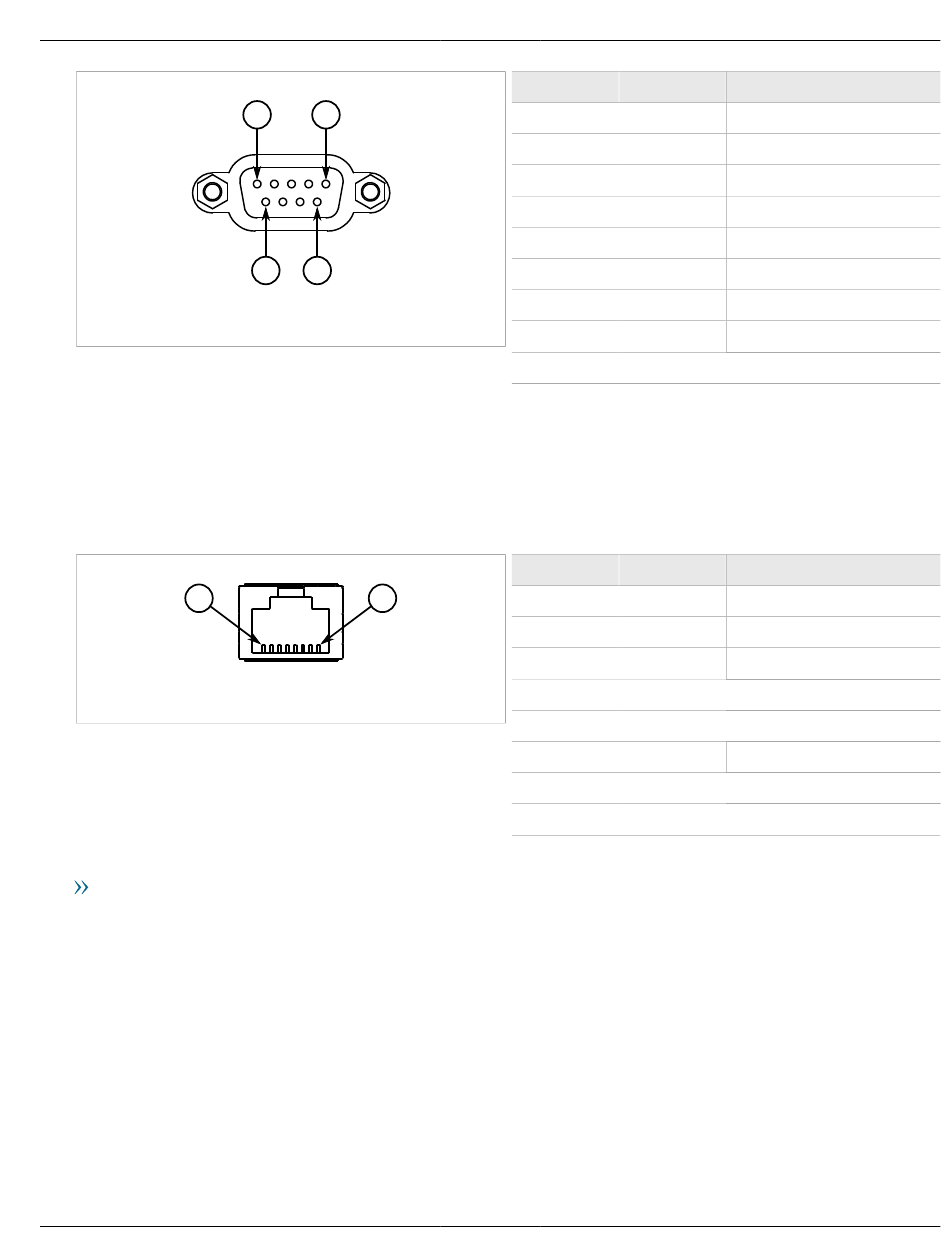

Figure 12: Port de console sériel DB9
Pour toute information sur la connexion de l'appareil par le biais du port console sériel, référez-vous au Guide
utilisateur CLI RUGGEDCOM ROX II pour le RX1501.
Pour toute information sur la connexion de l'appareil par le biais du port de gestion, référez-vous au Guide
utilisateur de l'interface Web RUGGEDCOM ROX II ou au Guide utilisateur CLIRUGGEDCOM ROX II pour le
RX1501.
Le port de gestion est un port Ethernet 10/100Base-TX en cuivre doté d'un connecteur RJ-45. Ci-dessous se
trouve le brochage du port de gestion :
8
Figure 13: Port de gestion RJ-45
Interfaces de communication
Connectez n'importe quel port Ethernet disponible sur l'appareil à un commutateur de gestion et accédez à
la console ROX II et aux interfaces Web via l'adresse IP de l'appareil. L'adresse IP par défaut d'usine pour le
RX1501 est https://192.168.0.2.
Pour plus d'informations sur les interfaces disponibles, se référer à
Section 2.6
Recommandations de câblage
Siemens recommande l'utilisation de câbles blindés Ethernet industriels SIMATIC NET pour tous les ports
Ethernet.
16
5 1
9 6
1
Broche Nom
1 DCD
2 RX
3 TX
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 Réservé (ne pas connecter)
Broche Nom
1 RX+
2 RX-
3 TX+
4 Réservé (ne pas connecter)
5 Réservé (ne pas connecter)
6 TX-
7 Réservé (ne pas connecter)
8 Réservé (ne pas connecter)
Chapitre 3, Interfaces de
RUGGEDCOM RX1501
Guide d'installation
Description
Détection de porteuse
Réception de données
Transmission de données
Terminal de données prêt
Terre signal
Modem prêt
Demande pour émettre
Prêt à émettre
Description
Réception de données+
Réception de données-
Transmission de données+
Transmission de données-
communication.
Recommandations de câblage
