REMARQUE
Les modems cellulaires comprennent des connecteurs d'antenne SMA de 50 Ω sur la plaque avant de
chaque module.
L'option HSPA peut être utilisée sur plusieurs réseaux basés sur GSM. Cette option prend en charge
le GSM, GSM, GPRS, EDGE, UMTS ET WCDMA/HSDPA/HSUPA. Les connexions de l'antenne
principale et de l'antenne de réception en diversité sont effectuées sur les connecteurs SMA de 50 Ω.
REMARQUE
Si deux antennes ou plus doivent être installées, les antennes doivent être séparées par une distance
minimale de 20 cm.
IMPORTANT!
Si le dispositif est destiné à être utilisé dans un dispositif portable, une autorisation distincte est
nécessaire pour satisfaire aux exigences de la FCC Partie 2.1093 et de l'IC RSS-102 en matière de
débit d'absorption spécifique (DAS).
2

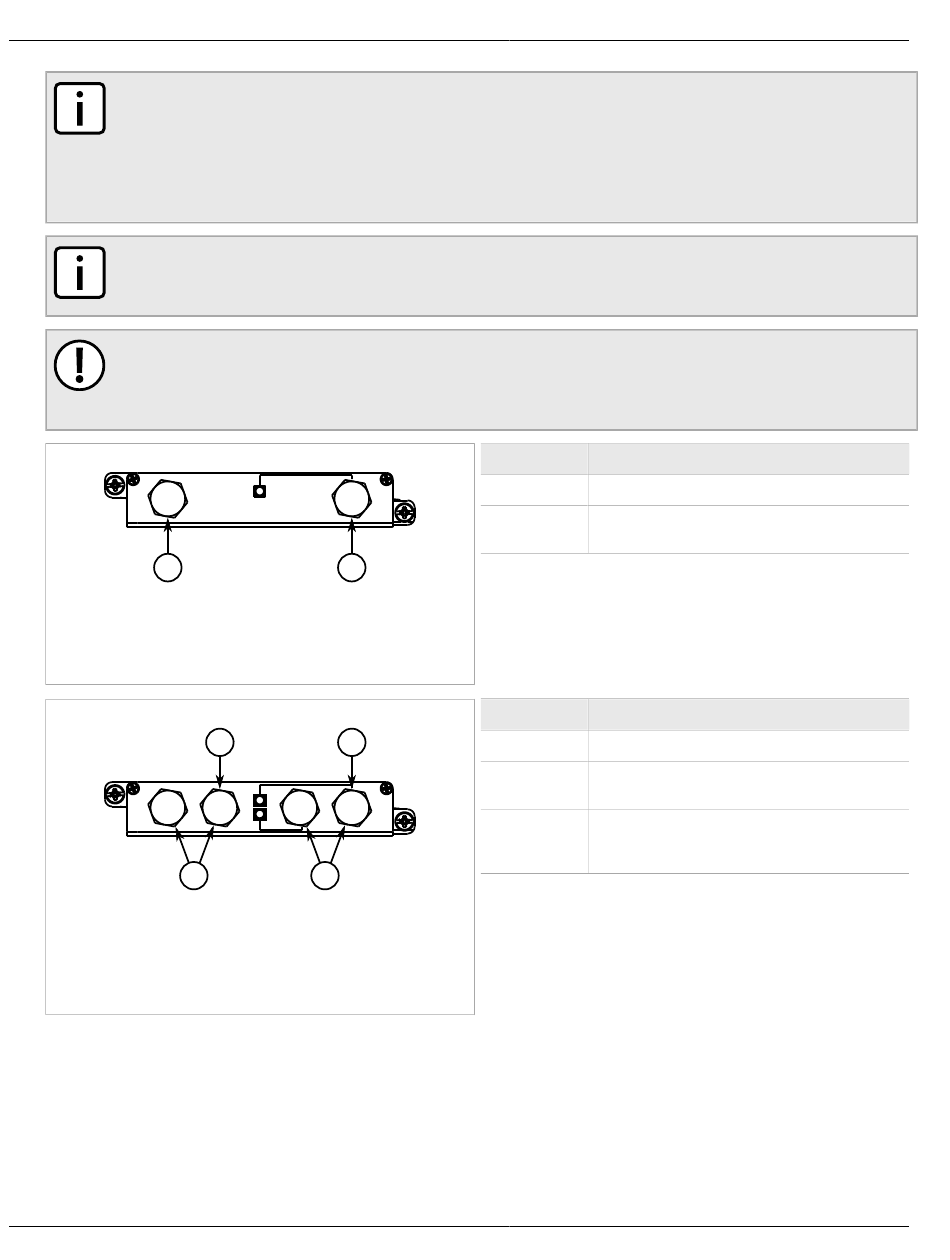

Figure 43: Modems cellulaires W11 et W21
1. Connecteur SMA de l'antenne principale
de l'antenne de réception en diversité
Figure 44: Modems cellulaires W12, W22 et W32
1. Connecteur SMA de l'antenne principale
de l'antenne de réception en diversité
Connecteur (W32 uniquement)
Les sections suivantes décrivent les modules de modem cellulaire plus en détail :
• Section 3.6.1, « Exigences d'installation de modem cellulaire »
• Section 3.6.2, « Exigences de diversité »
• Section 3.6.3, « Bandes de fréquence prises en charge »
• Section 3.6.4, « Installation de cartes SIM pour GSM, EDGE et HSPA+ modems cellulaires »
Modules de modem cellulaire
1
2. Connecteur SMA
3 3
2 1
2. Connecteur SMA
3. GSM/EDGE/HSPA+
Référence Description
W11 Modem cellulaire à 1 port GSM, EDGE, HSPA+
W21 Modem cellulaire à 1 port EVDO Rev.A Verizon
Wireless
Référence Description
W12 Modem cellulaire à 2 ports GSM/EDGE/HSPA+
W22 Modem cellulaire à 2 port EVDO Rev.A Verizon
Wireless
W32 Modem cellulaire à 1 port GSM/EDGE/HSPA+,
modem cellulaire à 1 port EVDO Rev.A Verizon
Wireless
