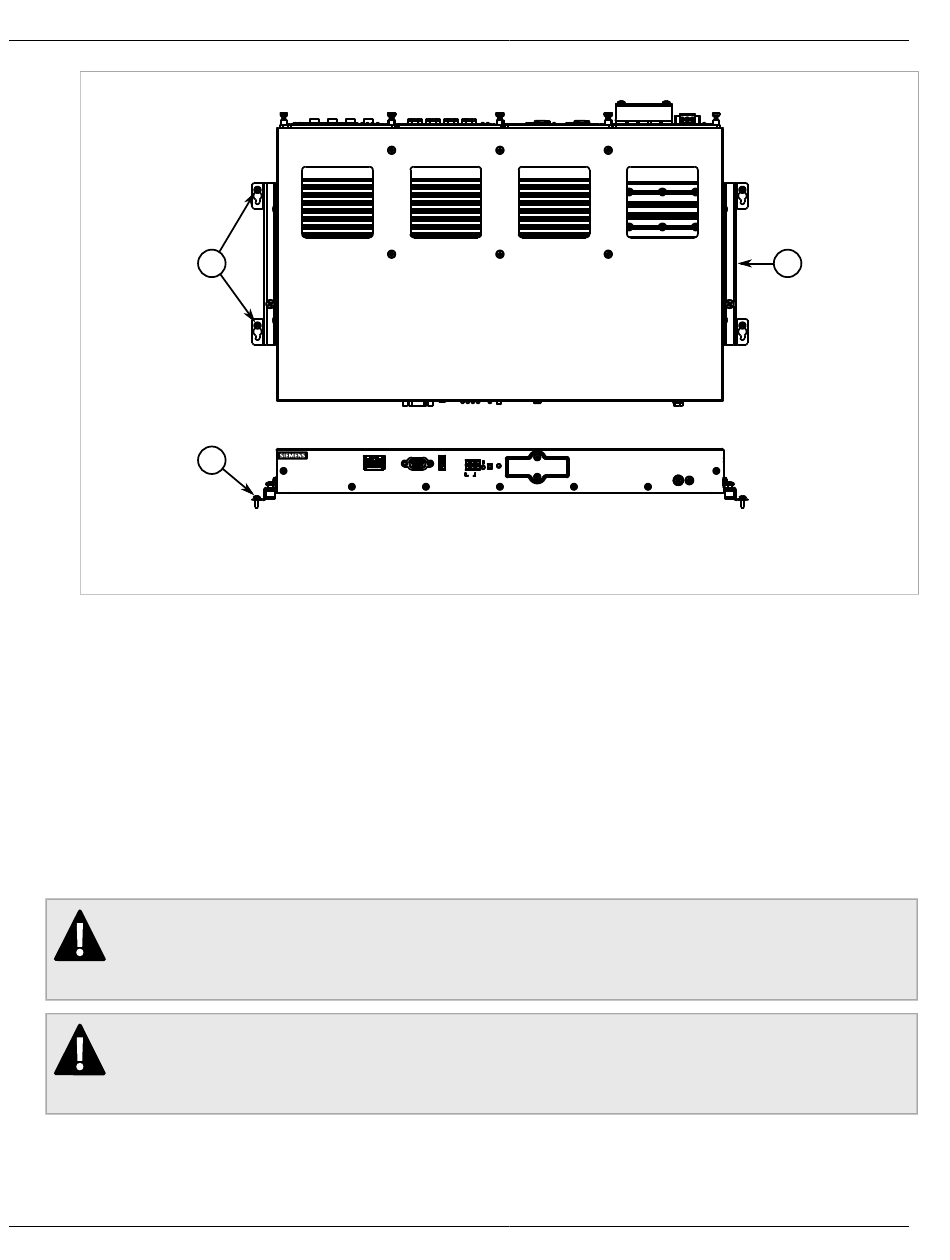

Figure 4: Montage sur panneau
1. Vis 2. Adaptateur de panneau/rail DIN
2. Serrer les vis fournies pour fixer les adaptateurs au panneau.
Section 2.2

Raccordement de l'alimentation

Le RX1501 prend en charge une alimentation électrique simple CA haute tension et une alimentation électrique
CC haute tension ou basse tension.
Le RX1501 peut être équipé soit d'un bornier à vis soit d'un bornier enfichable. Le bornier à vis est installé à l'aide
de vis et plaques de compression Phillips qui permettent des connexions avec fils nus ou cosses à sertir. Utiliser
des cosses circulaires de taille 6 pour des connexions sûres et fiables même soumises à des chocs et vibrations
sévères.
DANGER!
Risque d'électrocution ; risques de blessures graves ou de mort. Assurez-vous que toutes les sources
d'alimentation électrique sont coupées avant d'effectuer la maintenance des bornes des alimentations
électriques.
DANGER!
Risque d'électrocution ; risques de blessures graves ou de mort. Assurez-vous que toutes les sources
d'alimentation électrique sont coupées avant d'effectuer la maintenance des bornes des alimentations
électriques.
