Chapitre 3
Interfaces de communication
2
1

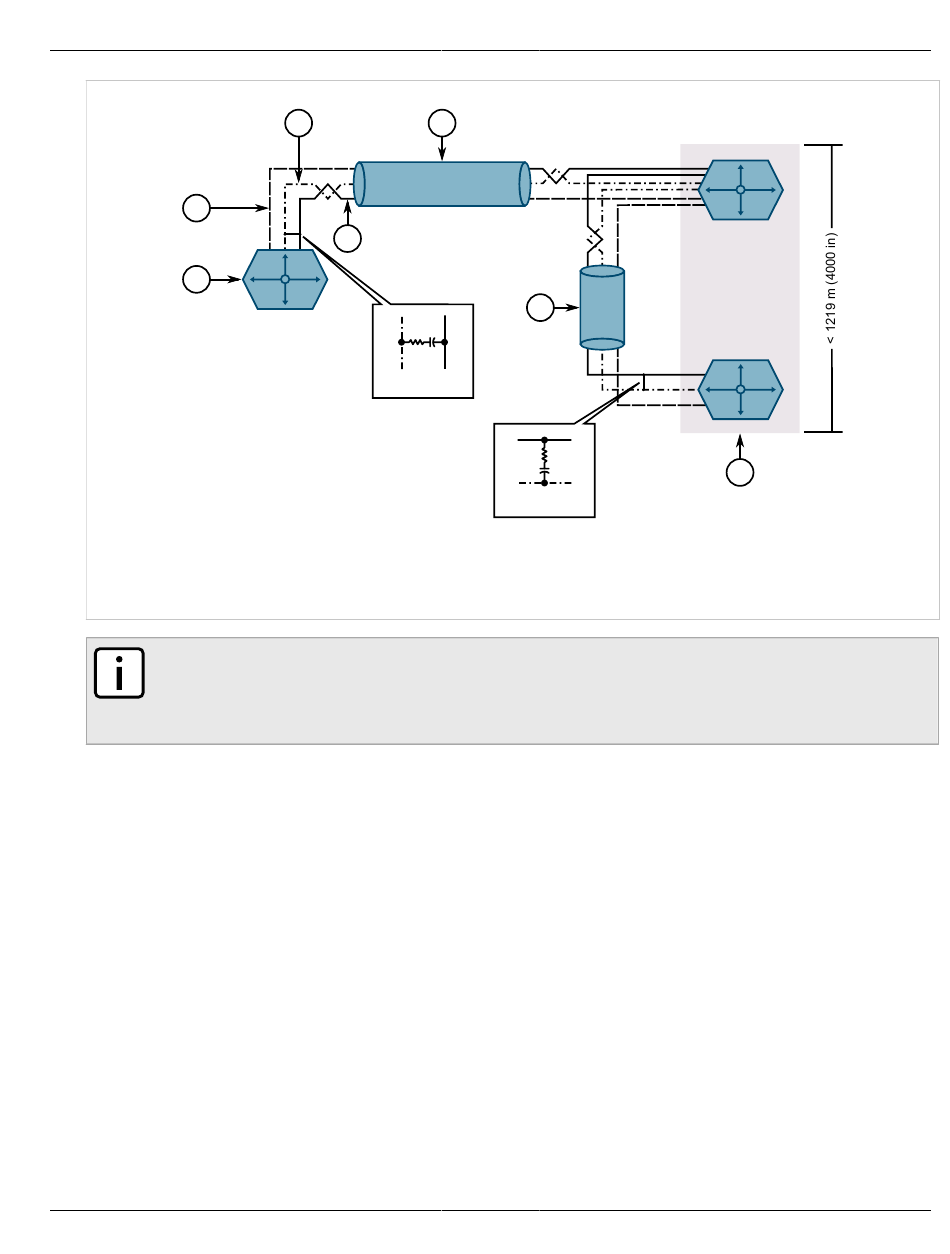

Figure 52: Câblage du RS485 recommandé
1. RX1501 Appareil 2. (Prise de terre isolée) commune
6. Appareils RS485 (32 en tout)
REMARQUE
Une résistance de rappel de 15 kΩ se trouve à bord pour la borne positive.
Dans des environnements bruyants, des résistances à la masse supplémentaires peuvent être
nécessaires pour la borne négative.
38
3 5
4
120Ω 10nF
3. Négative
5
120Ω 10nF
4. Positive 5. Blindage à la terre (connecté à un point unique)
Connexion de plusieurs appareils RS485
