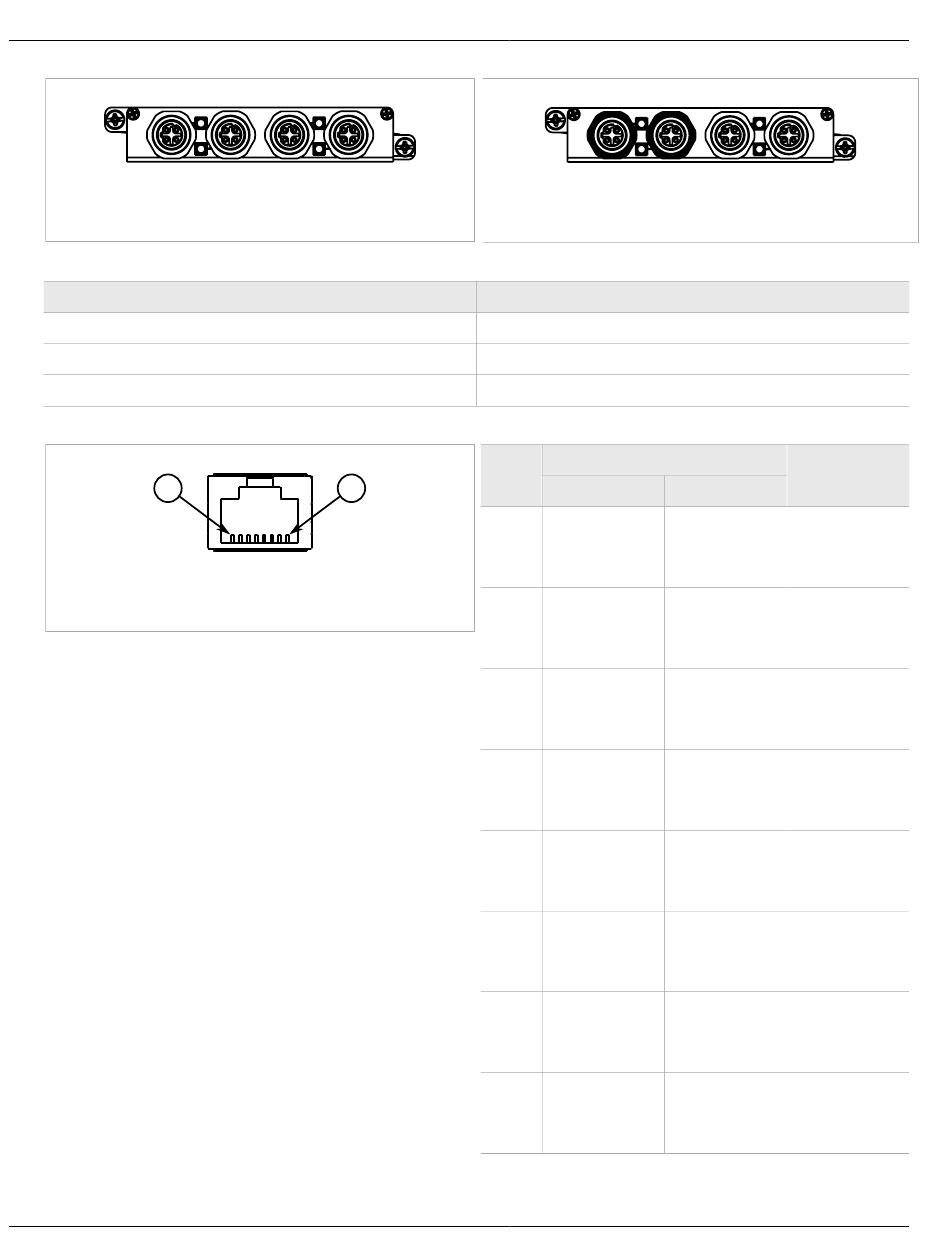

Figure 23: 4 x 4 broches 10/100TX avec ports codage D
M12
Chaque port comporte une DEL qui indique l'état du port.
État
Vert (solide)
Vert (clignotement)
Off
Ci-dessous se trouvent les descriptions des brochages des connecteurs RJ-45 et M12 :
8
Figure 25: Configuration de la broche du port Ethernet
RJ-45
Ports Ethernet en cuivre
Figure 24: 4 x 4 broches 10/100TX avec ports de
dérivation codage D M12 et ports sans dérivation
Description
Connexion établie
Activité
Pas de connexion détectée
Broche
1
1
2
3
4
5
6
7
8
Interfaces de communication
Nom
10/100Base-TX 1000Base-TX
RX+ BI_DA+
RX- BI_DA-
TX+ BI_DB+
Réservé (ne BI_DC+
pas connecter)
Réservé (ne BI_DC-
pas connecter)
TX- BI_DB-
Réservé (ne BI_DD+
pas connecter)
Réservé (ne BI_DD-
pas connecter)
Chapitre 3
Description
Réception
de données
+ ou paire A+
bidirectionnelle
Réception
de données-
ou paire A-
bidirectionnelle
Transmission
de données
+ ou paire B+
bidirectionnelle
Transmission
de données
+ ou paire C+
bidirectionnelle
Réception
de données-
ou paire C-
bidirectionnelle
Transmission
de données-
ou paire B-
bidirectionnelle
Réception
de données-
ou paire D+
bidirectionnelle
Réception
de données-
ou paire D-
bidirectionnelle
