Chapitre 2
Installation de l'appareil
IMPORTANT!
• Utiliser uniquement un câblage en cuivre 16 AWG lorsque vous connectez les borniers.
• La longueur maximale de câble entre le bornier et la source d'alimentation ne doit pas dépasser 6 m
(20 ft) pour les alimentations 24 V ou 18 m (60 ft) pour les alimentations 48 V.
• Pour le matériel assigné 125/230 V CA, un disjoncteur de CA de valeur nominale appropriée doit
être installé.
• Pour le matériel assigné 125/250 V CC, un disjoncteur de CC de valeur nominale appropriée doit
être installé.
• Nous recommandons de fournir un disjoncteur de 20 A pour chaque module d'alimentation
électrique.
• L'équipement doit être installé conformément aux règles et normes locales de câblage en vigueur.
Les sections suivantes décrivent comment raccordez l'alimentation à l'appareil :
•
Section 2.2.1, « Installation/retrait d'alimentations électriques »
•
Section 2.2.2, « Connexion de la haute tension CA/CC »
•
Section 2.2.3, « Connexion d'une alimentation électrique CC basse tension »
Section 2.2.1
Installation/retrait d'alimentations électriques
Le RX1501 prend en charge une seule alimentation CA ou CC.

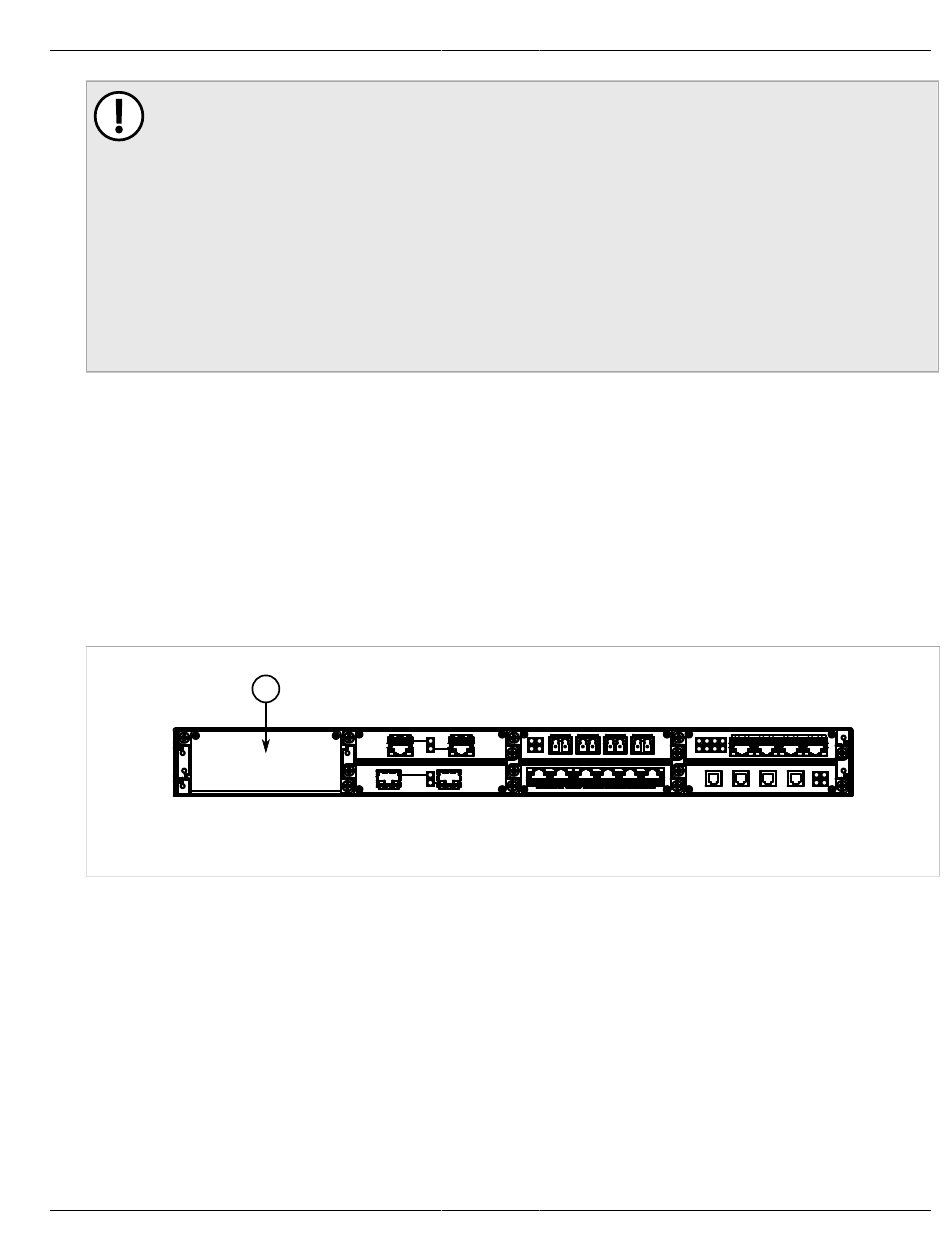

Figure 5: Module d'alimentation
1. Module d'alimentation
Les sections suivantes décrivent comment installer, déconnecter et connecter l'alimentation électrique :
•
Section 2.2.1.1, « Installation d'une alimentation électrique »
•
Section 2.2.1.2, « Retrait d'une alimentation électrique »
Section 2.2.1.1
Installation d'une alimentation électrique
Pour installer une alimentation électrique, procédez comme suit :
1.
Retirer l'assemblage de module d'alimentation factice ou, le cas échéant, l'alimentation électrique
actuellement installée. Pour plus d'informations sur l'arrêt d'une alimentation électrique, référez-vous à
Section 2.2.1.2, « Retrait d'une alimentation électrique
10
1
».
Installation/retrait d'alimentations électriques
RUGGEDCOM RX1501
Guide d'installation
