Chapitre 2
Installation de l'appareil
Section 2.2.2

Connexion de la haute tension CA/CC

Pour connecter une alimentation haute tension CA/CC à l'appareil, procédez comme suit :
DANGER!
Risque d'électrocution ; danger de mort, risques de blessures graves et/ou endommagement de
l'appareil. Assurez-vous que le couvercle fourni recouvre toujours les borniers à vis haute tension.
ATTENTION!
Danger électrique ; risque d'endommagement de l'appareil. Ne pas connecter les câbles d'alimentation
CA à un bornier d'alimentation de 12, 24 ou 48 V CC. Risques de dommages sur l'alimentation
électrique.
REMARQUE
Le bornier à vis est installé à l'aide de vis et plaques de compression Phillips qui permettent des
connexions avec fils nus ou cosses à sertir. Utiliser des cosses circulaires de taille 6 pour des
connexions sûres.
1. Connecter le câble plus de la source d'alimentation à la borne plus/live (+/L) du bornier.
1

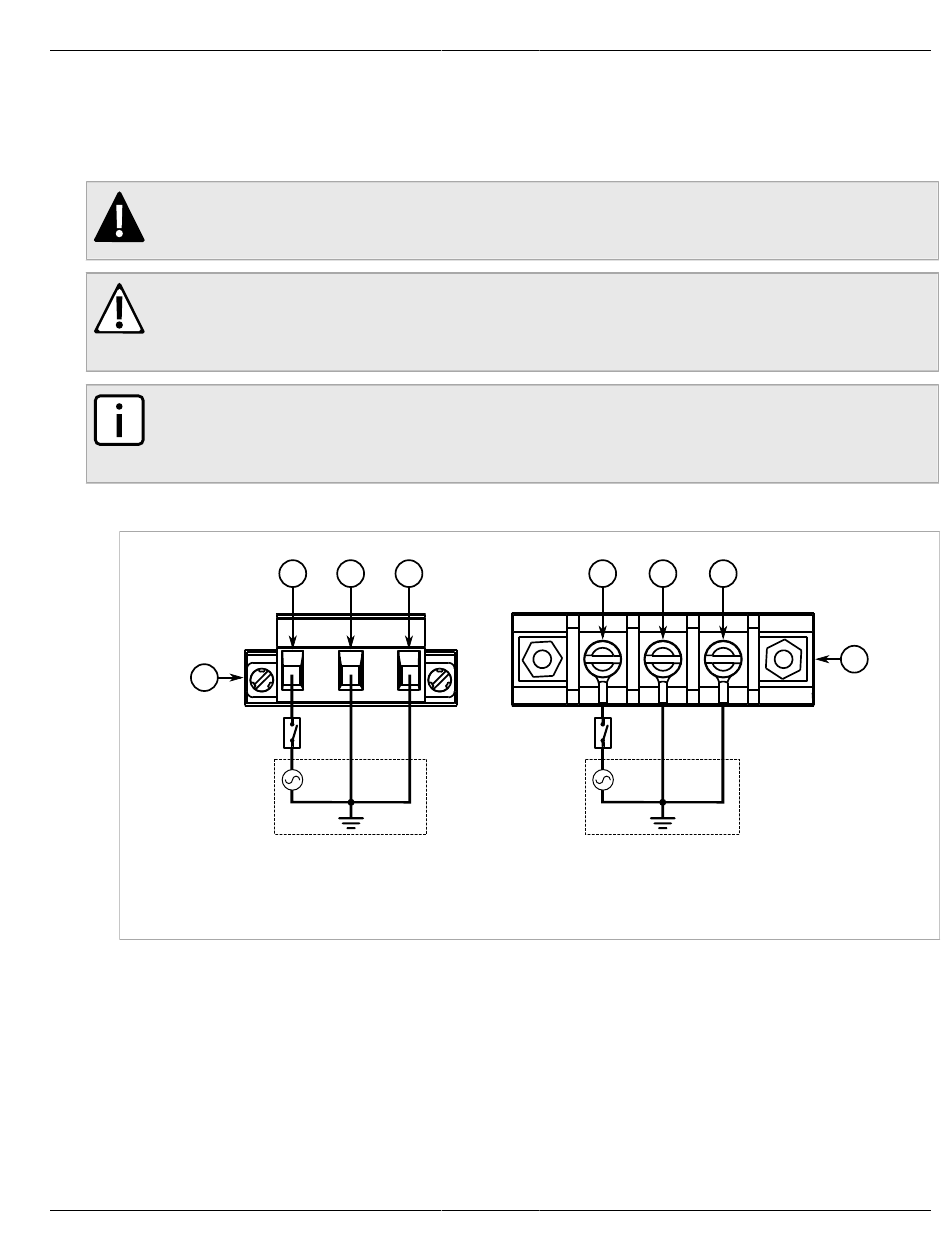

Figure 8: Câblage du bornier CA
1. Bornier enfichable pour alimentations électriques HIP
L) 4. Borne de terre
2. Connecter le câble moins de la source d'alimentation à la borne neutre/moins (-/N) du bornier.
3. En utilisant un câble tressé ou un autre câble de mise à la terre approprié, connecter la borne de terre à la
connexion de la terre du châssis. La borne de terre est utilisée comme conducteur de terre pour tous les
circuits de tensions de choc et de suppressions de transitoires internes au boîtier.
4. Connecter la borne de terre de la source d'alimentation à la borne de terre de l'appareil. Pour plus
d'informations, se référer à
12
3 4 5
5. Borne moins/neutre (-/N)
Section 2.4, « Mise à la terre de l'appareil
3
2. Bornier à vis pour alimentations électriques HI
».
RUGGEDCOM RX1501
Guide d'installation
4 5
3. Borne plus/Live (+/
Connexion de la haute tension CA/CC
2
