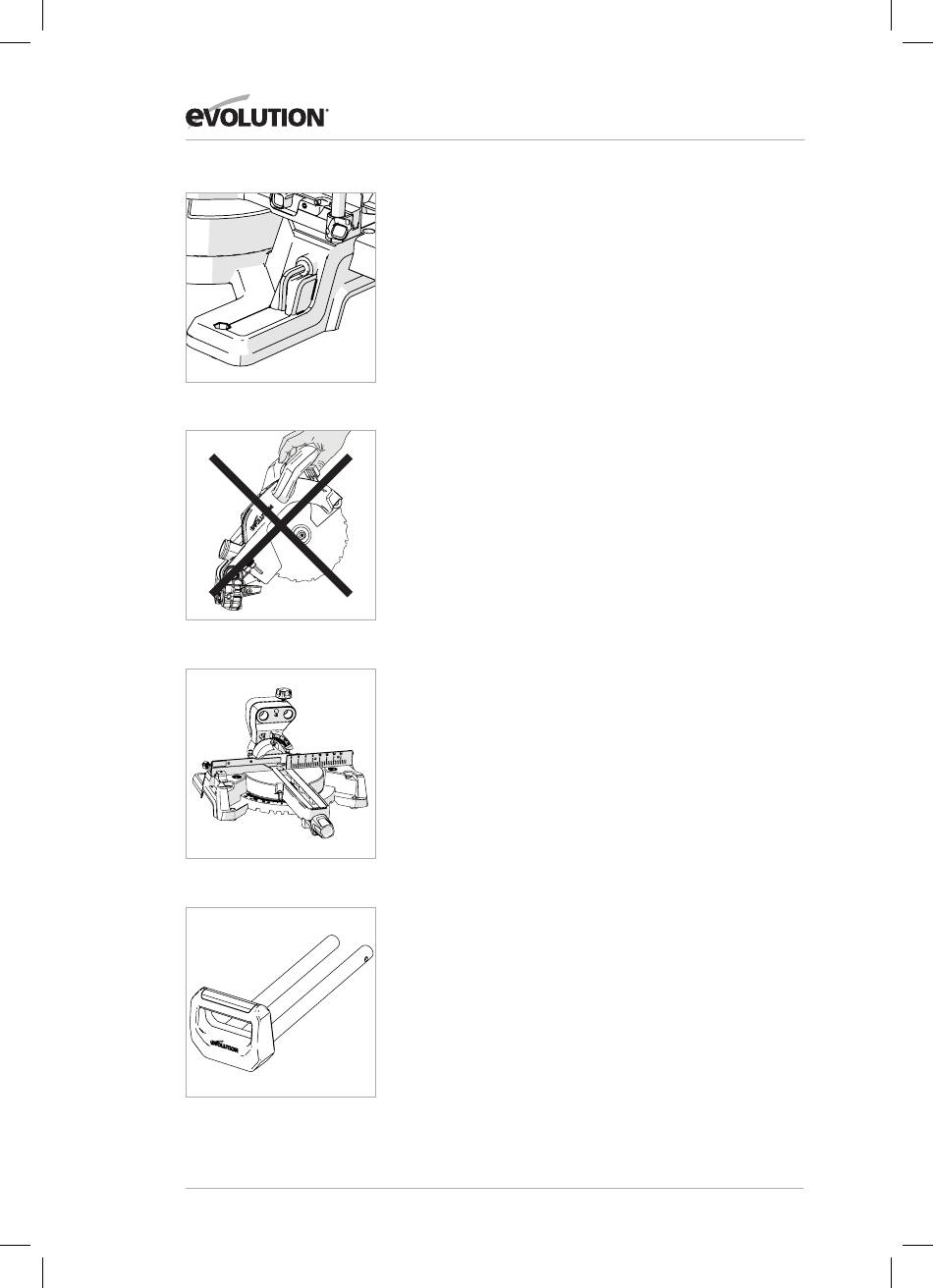

Ill . 1
Ill
. 2
Ill . 3
Ill
.4
MONTAGE ET PRÉPARATION
AVERTISSEMENT : Retirez toujours la batterie de la machine
avant d'effectuer des réglages.
La mise en service de cette machine nécessite un montage
mineur. En montant cette machine, le propriétaire/l'opérateur
pourra mieux comprendre ses fonctionnalités avancées.
L'opérateur devrait pouvoir exploiter le potentiel complet de la
machine une fois cette dernière en service.
Remarque : Prenez connaissance des diagrammes représentant
la machine montée. Vous pourrez alors mieux la comprendre et
vous pourrez la monter plus facilement.
OUTILS NÉCESSAIRES POUR LE MONTAGE ET LES
RÉGLAGES
Clé hexagonale : fournie et située dans un support de rangement
spécifique sur la machine. (Ill. 1)
Tournevis plat : non fourni.
Clé 10 mm : non fournie.
Clé hexagonale 5 mm : non fournie.
Pinces : non fournies.
Remarque : Le processus de montage n'est à réaliser qu'une
seule fois.
Une fois le montage terminé, n'essayez pas de démonter la
machine. La lame et d'autres petites pièces doivent également
être montées par le propriétaire/l'opérateur.
Remarque : Vous devez réaliser des vérifications de sécurité
à la fin du montage et avant l'utilisation de la machine- voir
vérifications de sécurité du montage.
AVERTISSEMENT : N'insérez en aucun cas la batterie et ne
tentez jamais d'utiliser la tête de coupe comme une scie
circulaire à main. (Ill. 2)
LES DIFFÉRENTES PIÈCES
Quatre pièces principales doivent être assemblées (y compris la
lame), et deux autres petites pièces doivent être connectées. De
plus, vous devrez également monter la lame (fournie).
• La base tournante et le collet du biseau (Ill. 3)
• Les glissières du chariot (Ill. 4)
• La tête de coupe (en position « verrouillée vers le bas », comme
au déballage) (Ill. 5)
• La lame (Ill. 6)
Remarque : La lame est la dernière pièce à être montée. Elle ne
doit être montée qu'après la fin du processus de montage, une
fois que la machine a été soumise aux vérifications de sécurité du
montage. (voir vérifications de sécurité du montage).
