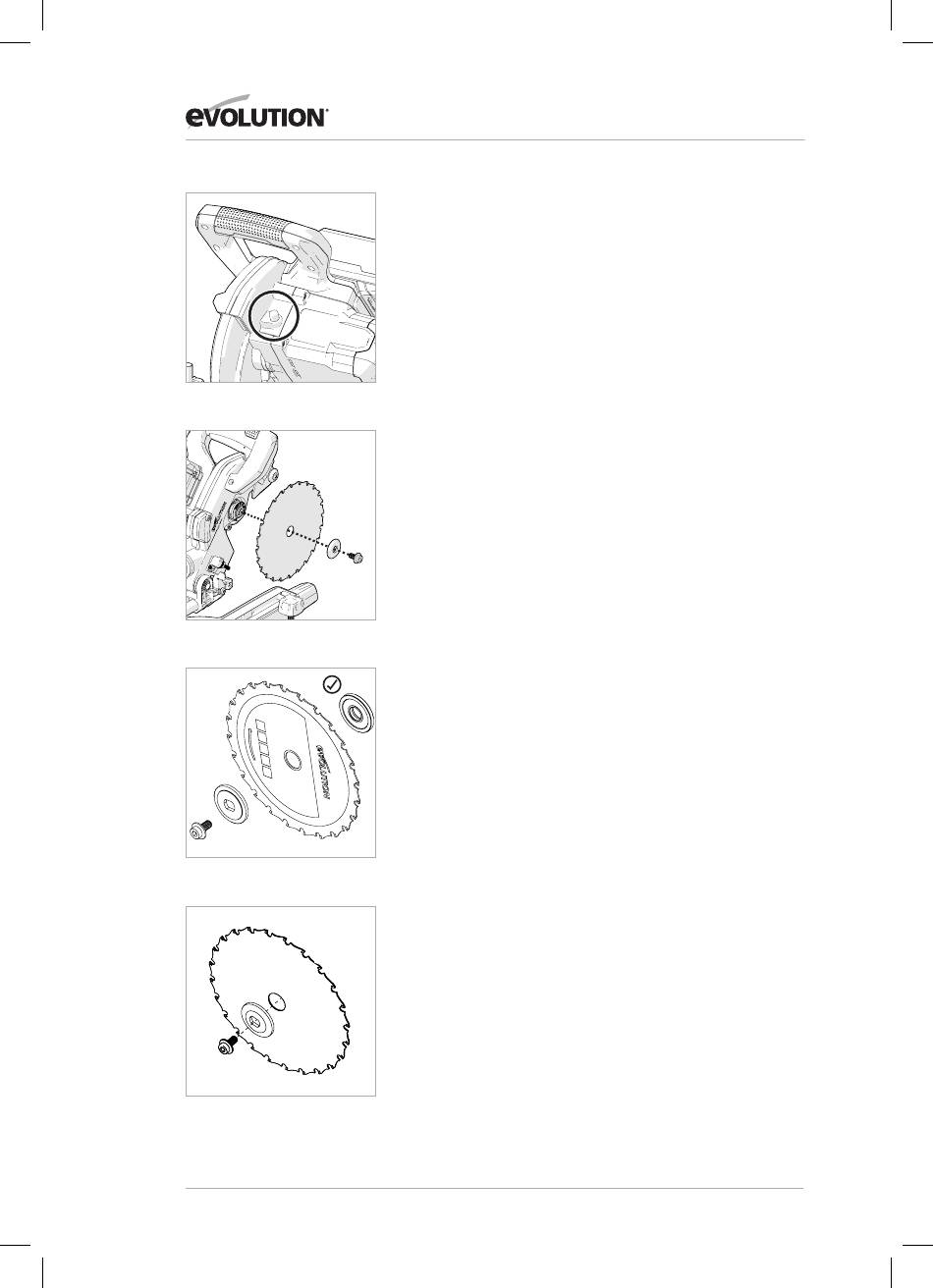

Fig. 18
Fig. 19
Fig. 20a
Fig. 20b
• Drücken Sie die schwarze Dornsperre, um den Dorn zu sperren.
(Abb. 18)
• Lösen Sie mit dem mitgelieferten Sechskantschlüssel die
Flanschschraube und den äußeren Blattflansch und das Blatt
vom Dorn. (Abb. 19)
Hinweis: Die Spindelschraube verfügt über ein Linksgewinde.
Drehen Sie sie im Uhrzeigersinn, um sie zu lösen. Drehen Sie sie
gegen den Uhrzeigersinn, um sie zu anzuziehen.
Stellen Sie sicher, dass Sägeblatt und Sägeblattflansche sauber
und frei von jeglicher Verschmutzung sind.
• Der innere Sägeblattflansch sollte nicht entfernt werden. Wenn
er jedoch zum Zwecke einer Reinigung entfernt wird, muss er
mit der gleichen Ausrichtung wieder eingesetzt werden, in der
er aus der Maschine entfernt wurde.
WARNUNG: Um die Evolution Mehrzweckklingen sicher zu
montieren, muss der innere Blattflansch mit dem 25,4 mm
großen Vorsprung nach außen montiert werden. (Abb. 20a)
Setzen Sie das neue Sägeblatt ein. Stellen Sie sicher, dass der
Richtungspfeil auf dem Sägeblatt mit dem in den Uhrzeigersinn
zeigenden Pfeil auf dem oberen Schutz übereinstimmt.
Hinweis: Die Sägeblattzähne sollten immer an der Vorderseite
der Säge nach unten zeigen.
• Montieren Sie den äußeren Sägeblattflansch und den
Flanschbolzen. (Abb. 20b)
• Verriegeln Sie den Dorn und ziehen Sie die Spindelschraube
mit mäßiger Kraft an, jedoch nicht zu fest.
• Bevor Sie fortfahren, vergewissern Sie sich, dass der
Sechskantschlüssel entfernt wurde und die Dornsperre
entriegelt ist.
• Stellen Sie sicher, dass der Sägeblattschutz vollständig
funktionsfähig ist, bevor Sie die Maschine verwenden.
