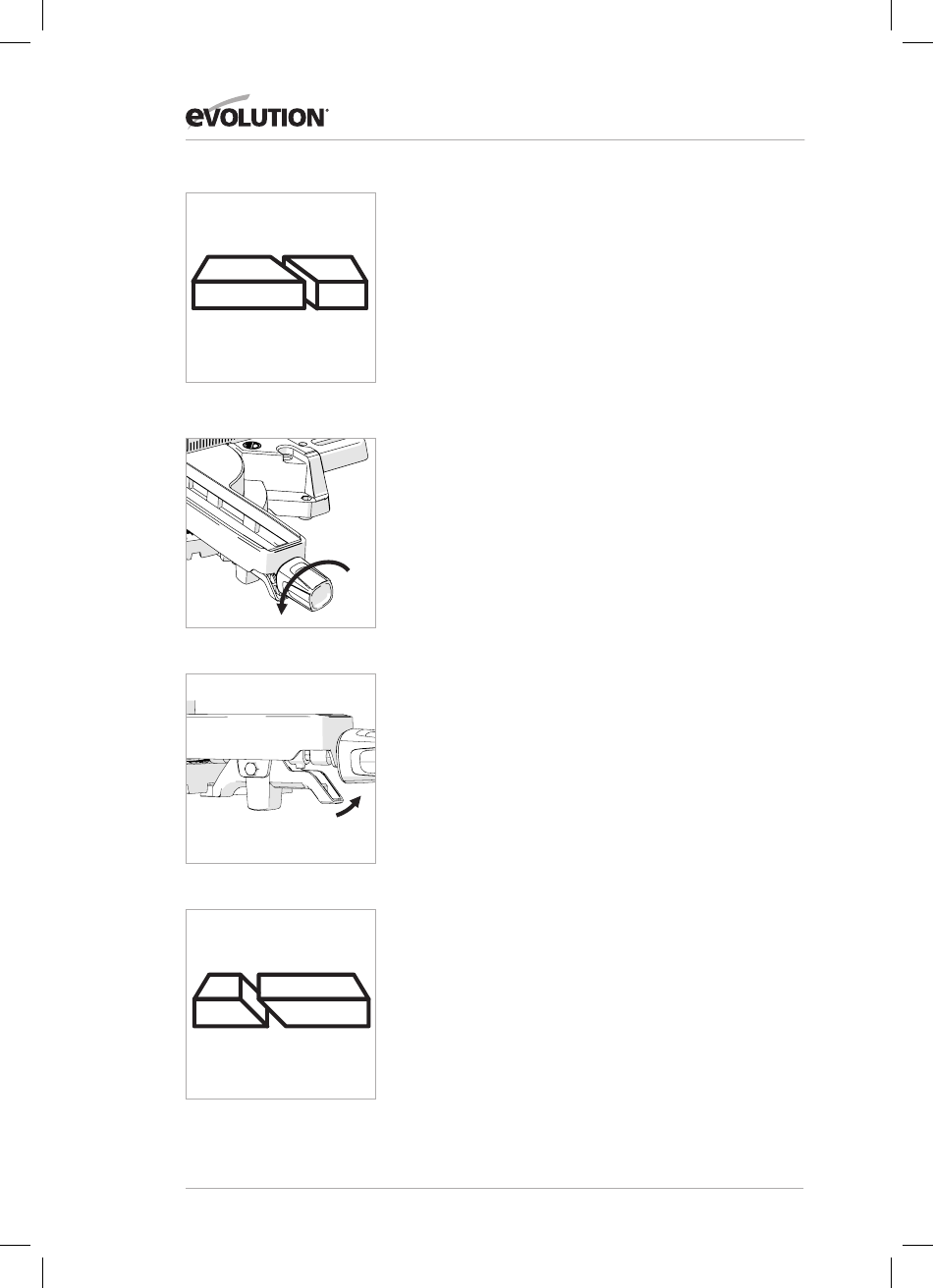

Fig. 41
Fig. 42
Fig. 43
Fig. 44
TAGLIO A BISELLO (Fig. 41)
Il banco girevole del presente apparecchio può essere girato
di 50° verso destra o sinistra rispetto alla normale posizione
di taglio trasversale (0°).
I bloccaggi sicuri sono forniti a 45°, 30°, 22,5° e 15° su
entrambi i lati, destro e sinistro.
Il taglio a bisello è possibile con o senza l'utilizzo del sistema
del carrello a scorrimento.
• Allentare la manopola di bloccaggio impugnatura bisello
(Fig. 42) ruotandola in senso antiorario.
• Premere la leva di bloccaggio sicuro. (Fig. 43)
• Ruotare il banco girevole all'angolo desiderato.
Avvertenza: Per facilitare le impostazioni, una scala
goniometrica è incorporata alla base dell'apparecchio.
• Serrare la manopola di bloccaggio impugnatura bisello
quando si raggiunge l'angolo desiderato.
Avvertenza: È buona abitudine serrare la manopola
di bloccaggio bisello anche quando è selezionato
un bloccaggio sicuro e la leva di bloccaggio sicuro è
propriamente inserita.

TAGLIO A SMUSSO

Un taglio a smusso (Fig. 44) si effettua con il banco girevole
impostato sull'angolo di smusso a 0°.
Avvertenza: Può essere necessario regolare la sezione
superiore della battuta a scorrimento per garantire libertà di
movimento alla testa da taglio. (Fig. 28-29)
La testa da taglio può essere inclinata dai normali 0°
(posizione perpendicolare) fino a un angolo massimo di 45°
dalla perpendicolare, esclusivamente sul lato sinistro. Il taglio
a smusso è possibile con o senza l'utilizzo del sistema del
carrello a scorrimento.
