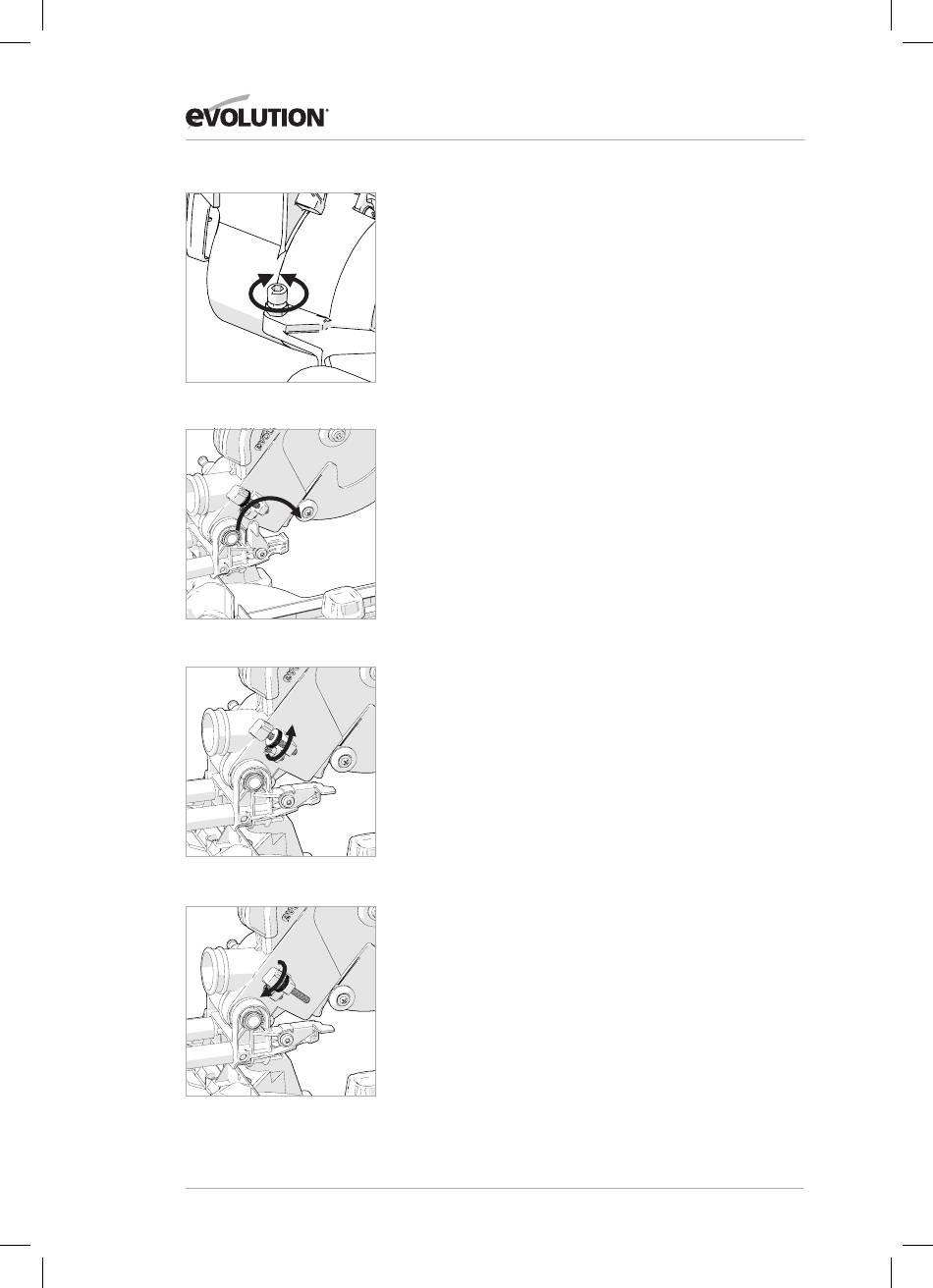

Fig. 25
Fig. 26a
Fig. 26b
Fig. 26c
Ajuste del tope del bisel de 45°
• Afloje el mango de bloqueo del bisel e incline la cabeza de
corte completamente hacia la izquierda hasta que se apoye en
el tope de 45°.
• Use una escuadra para ver si está a un ángulo de 45 grados
respecto a la mesa giratoria (evite las puntas de CT).
• Si la hoja de la sierra no está alineada de forma exacta, es
necesario ajustarla.
• Devuelva la cabeza de corte a su posición vertical.
• Afloje la contratuerca en el tornillo de ajuste del bisel de 45˚.
• Use una llave Allen para ajustar el tornillo de ajuste hacia
dentro o fuera según se requiera. (Fig. 25)
• Incline la cabeza de corte al ajuste de 45° y vuelva a
comprobar la alineación con la escuadra. Repita los pasos
anteriores hasta que se logre la alineación angular correcta.
• Apriete la contratuerca del tornillo de ajuste una vez que se
haya logrado el alineamiento.
EL TOPE DE PROFUNDIDAD (Fig. 26)
El uso del tope de profundidad permite al operador cortar
ranuras en una pieza de trabajo. El recorrido descendente de
la cabeza de corte se puede limitar de modo que la hoja de la
sierra no atraviese completamente la pieza de trabajo.
Nota: Cuando se usa el tope de profundidad, es aconsejable
comprobar la profundidad del corte usando un trozo de madera
sobrante para asegurar que la ranura se corte correctamente. Al
hacer un corte en la pieza de trabajo y después repetir el corte,
pero con la pieza de trabajo ligeramente reubicada a la derecha
o a la izquierda, es posible realizar cortes de zanjado.
Para usar el tope de profundidad:
• Despliegue la «placa de tope» que actúa como tope de
profundidad (Fig. 26a) girándola hacia delante desde su
posición de almacenamiento a lo largo de la máquina aprox.
150 grados hasta su posición de uso.
• Afloje la tuerca de seguridad moleteada. (Fig. 26b)
• Ajuste el tornillo de mariposa (Fig. 26c) para limitar el
recorrido de la cabeza de corte hasta la profundidad
requerida.
• Una vez ajustado en la profundidad deseada, apriete la tuerca
de seguridad moleteada (Fig. 26b) contra el soporte de
sujeción para bloquear el tope de profundidad y asegurarse
de que no haya movimiento.
• Cuando se haya completado el corte, o bien reajuste el tope
de profundidad o devuelva la «placa de tope» a su posición de
almacenamiento.
• Compruebe que el cabezal corte se puede bloquear en la
posición inferior mediante el gancho de cerrojo de la cabeza.
