COMPROBACIÓN Y AJUSTE DE LOS ÁNGULOS DE PRECISIÓN
Nota: Esta máquina se ha configurado y ajustado de fábrica
de forma precisa. Si se sospecha que se han perdido algunos
ángulos de precisión (debido quizás al desgaste normal del
taller), se pueden restablecer mediante el procedimiento que se
expone a continuación.
Nota: En esta máquina son posibles varias comprobaciones/
ajustes. El operador necesitará una escuadra (no suministrada)
para efectuar estas comprobaciones y ajustes.
ADVERTENCIA: Las comprobaciones y los ajustes solo se pueden
realizar con la batería sacada de la máquina.
ÁNGULOS DE BISEL (0° Y 45°) Ajuste del tope de bisel de 0°
Asegúrese de que la cabeza de corte esté en posición bloqueada,
con el gancho de cerrojo completamente encajado en su
cavidad.
Asegúrese de que la cabeza de corte esté vertical, contra su tope
y de que el puntero de bisel indique 0° en la escala. (Fig. 21)
Coloque la escuadra en la mesa, con un borde contra la mesa y el
otro borde contra la hoja (evitando las puntas de CT). (Fig. 22)
Si la hoja no está a 90° (perpendicular) respecto a la mesa
giratoria, entonces quizás se requiera un ajuste.
• Afloje el mango de bloqueo del bisel e incline la cabeza de
corte hacia la izquierda.
• Afloje la contratuerca en el tornillo de ajuste del ángulo de
bisel. (Fig. 23)
• Use una llave Allen para girar el tornillo hacia dentro o hacia
fuera para ajustar el ángulo de la hoja.
• Devuelva la cabeza de corte a su posición vertical y vuelva a
comprobar la alineación angular con la escuadra.
• Repita los pasos anteriores hasta que se logre la alineación
angular correcta.
• Apriete la contratuerca del ajuste del ángulo de bisel de forma
segura.
Ajuste del puntero del bisel de 0°
Nota: El operador debe cerciorarse de que la hoja esté ajustada
exactamente en perpendicular a la mesa cuando está en posición
vertical y contra su tope.
• Si el puntero no está alineado exactamente con la marca de 0°
en la escala de ángulos, es necesario realizar un ajuste.
• Afloje el tornillo del puntero del bisel usando un destornillador
Phillips n.º 2. (Fig. 24)
• Ajuste el puntero del bisel de modo que esté alineado
exactamente con la marca de 0°.
• Vuelva a apretar el tornillo.

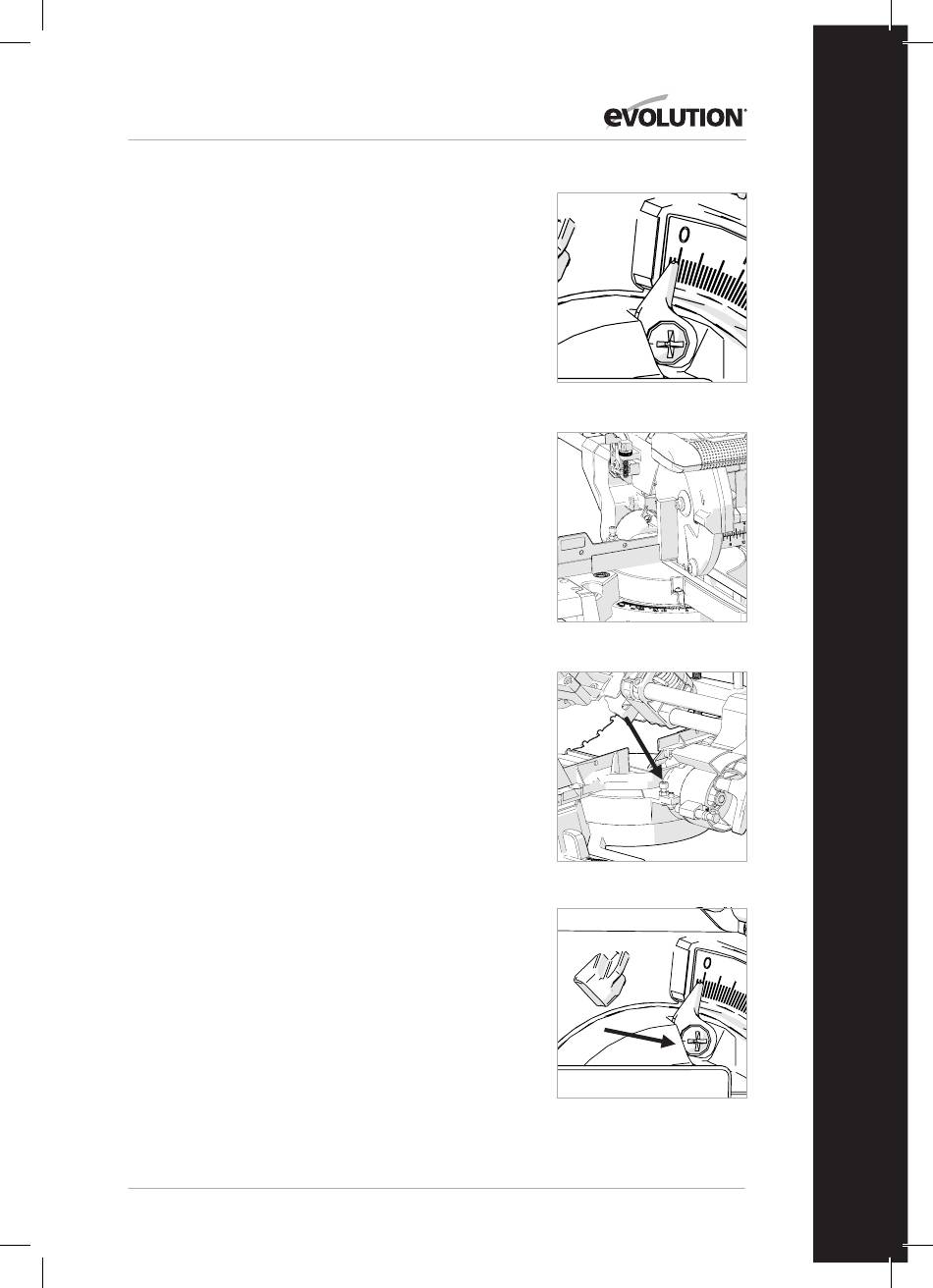

Fig. 21
Fig. 22
Fig. 23
Fig. 24
