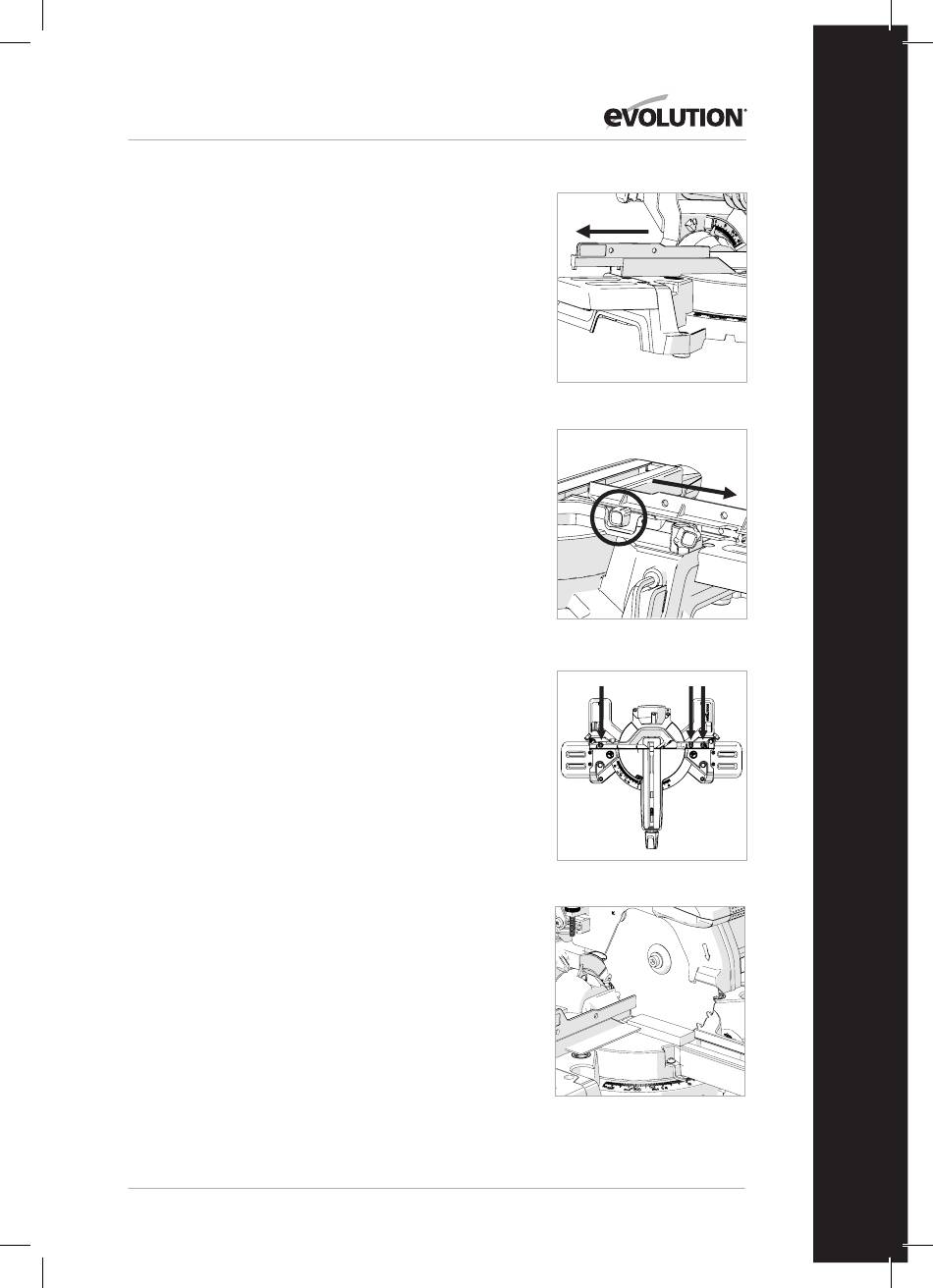

LA SECTION DU GUIDE COULISSANT SUPÉRIEUR(Ill. 27)
Le côté gauche du guide de la machine est équipé d'une section
supérieure réglable. Cette section peut coulisser vers la gauche
jusqu'à environ 100 mm maximum.
Remarque : Pour éviter que la section coulissante supérieure ne
soit entièrement retirée (au risque d'être éventuellement égarée),
elle est « retenue » sur le guide inférieur.
Vous devrez peut-être réaliser des réglages lors de la sélection
de certains angles mixtes ou en biseau aigus afin de libérer de
l'espace pour la tête de coupe et la lame en mouvement lors de
la découpe.
Pour régler le guide coulissant :
• Desserrez la vis papillon. (Ill. 28)
• Faites coulisser la section supérieure du guide vers la gauche
jusqu'à atteindre la position souhaitée et resserrez la vis
papillon.
• Procédez à un « tour à vide » avec la batterie retirée pour
confirmer que les pièces mobiles n'interfèrent pas entre elles
à mesure que la tête de coupe et la lame sont abaissées pour
réaliser une coupe coulissante.
ALIGNEMENT DU GUIDE DE LA MACHINE
Le guide doit être aligné à 90 ° (angle droit) par rapport à une
lame correctement installée. L'angle de l'onglet de la table
tournante doit être réglé sur 0 °.
Le guide est fixé à la table à l'aide de trois vis hexagonales à
tête creuse (Ill. 29), une sur le côté gauche et deux sur le côté
droit. Les trois vis sont situées à l'intérieur d'encoches allongées
usinées dans le moulage du guide.
• Assurez-vous que la tête de coupe est verrouillée en position
abaissée avec la broche de verrouillage complètement
enclenchée.
• Placez une équerre sur la table, un bord contre le guide et
l'autre contre la lame (en évitant les extrémités en TCT). (Ill. 30)
• S'il est nécessaire d'effectuer des réglages, desserrez les trois (3)
vis de réglage du guide à l'aide d'une clé hexagonale.
• Replacez le guide dans ses encoches allongées jusqu'à ce qu'il
soit aligné.
• Serrez bien les vis hexagonales à tête creuse.
Ill
. 27
Ill
. 28
Ill
. 29
Ill
. 30
