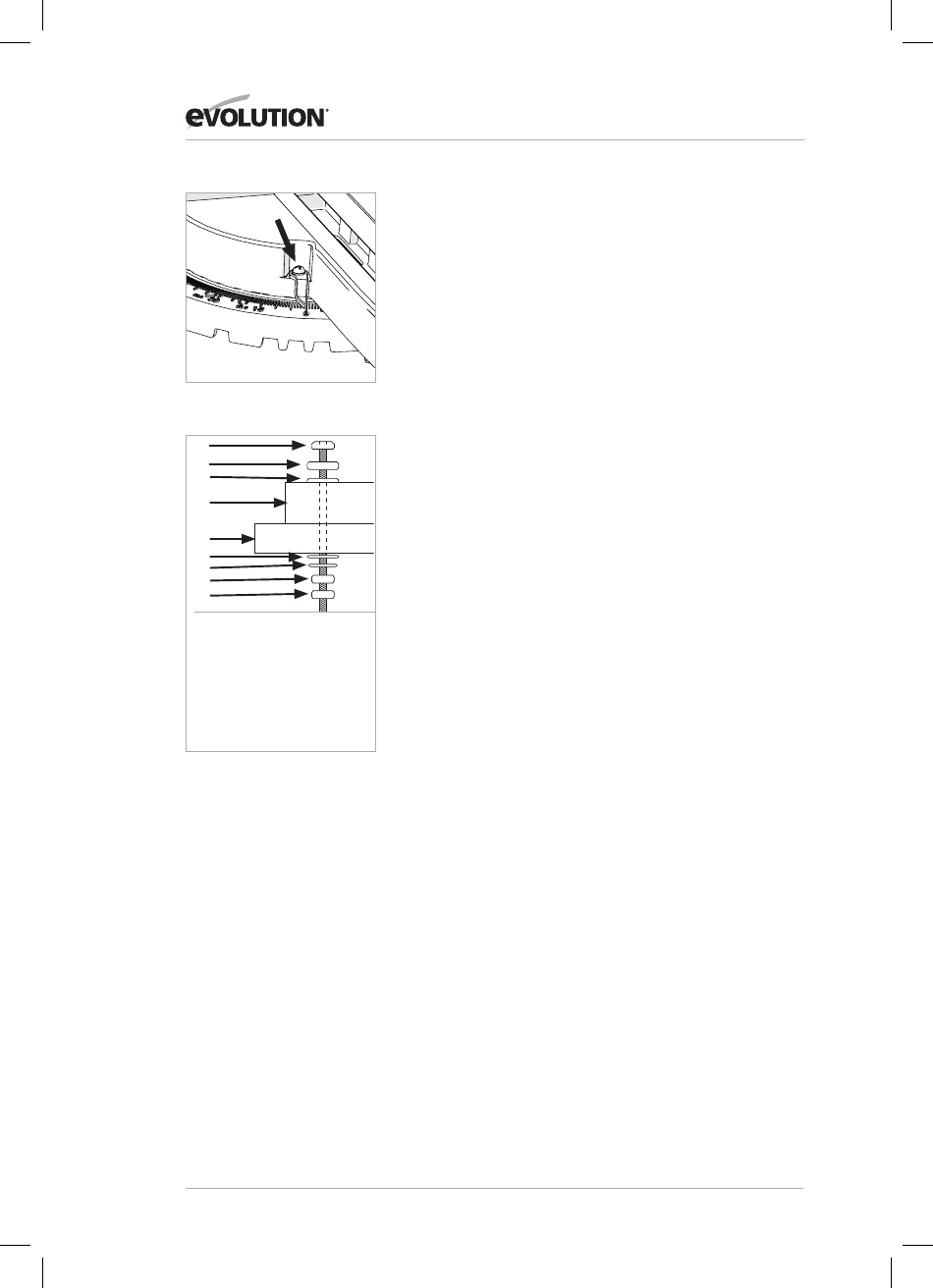

Rys. 31
1
2
3
4
5
6
7
8
9
1) Śruba imbusowa
2) Podkładka sprężysta
3) Podkładka płaska
4) Podstawa ukośnicy
5) Stół warsztatowy
6) Podkładka płaska
7) Podkładka sprężysta
8) Nakładka imbusowa
9) Nakładka blokująca
Rys. 32
Regulacja wskaźnika kąta ukosu
Uwaga: Podwójna skala kąta ukosu znajduje się z przodu
podstawy urządzenia. Mały wskaźnik na stole obrotowym
wskazuje wybrany kąt. W razie potrzeby wskaźnik może zostać
przesunięty poprzez poluzowanie jego śruby mocującej przy
pomocy śrubokręta krzyżowego #2 Phillips. Wskaźnik należy
wyregulować według potrzeb, po czym dokręcić mocno śrubę
mocującą. (Rys. 31)
OŚWIETLENIE LED LINII CIĘCIA
Maszyna jest wyposażona w lampkę LED, która znajduje się
w górnej osłonie i zapala się po naciśnięciu włącznika silnika.
Dzięki niej tarcza rzuca cień na obrabiany przedmiot. Wskazuje
on operatorowi wyraźną linię cięcia i dodatkowo oświetla
obszar pracy. Regulacja nie jest wymagana.
MONTAŻ UKOŚNICY NA STAŁE
Aby zredukować ryzyko poniesienia obrażeń w związku
z nieprzewidzianym ruchem urządzenia, należy umieścić
je w odpowiedniej pozycji na stole warsztatowym lub
stosownym stanowisku dla ukośnicy. Podstawa urządzenia
posiada cztery otwory montażowe, w których można
zamocować odpowiednie śruby (niezałączone) w celu
zabezpieczenia ukośnicy. Jeśli urządzenie ma być używane
tylko w jednym miejscu, należy przymocować je na stałe do
stołu warsztatowego, wykorzystując odpowiednie elementy
mocujące (nie załączone). Należy użyć podkładek mocujących i
nakrętek od spodu stołu warsztatowego. (Rys. 32)
• Aby uniknąć obrażeń wywoływanych przez wyrzucane
odłamki, należy ustawić ukośnicę w taki sposób, aby osoby
postronne nie mogły stanąć zbyt blisko urządzenia (lub
bezpośrednio za nim).
• Ukośnicę należy umieścić na sztywnej, równej powierzchni
w miejscu, w którym jest wystarczająco przestrzeni do obsługi
i odpowiedniego podparcia przedmiotu obróbki.
• Podeprzeć ukośnicę w taki sposób, aby stół obrotowy był
wyrównany, a samo urządzenie nie kołysało się na boki.
• Ukośnicę należy bezpiecznie przykręcić lub przymocować
zaciskami do stanowiska lub stołu roboczego.
Uwaga: To urządzenie może zostać zamontowane na
stanowisku dla ukośnicy Evolution. Zapewni to stabilne,
bezpieczne i łatwo przenośne stanowisko pracy, które
umożliwia obróbkę długich kawałków materiału. Może to
wpłynąć na zwiększenie efektywności i bezpieczeństwa
operatora oraz na zmniejszenie zmęczenia.
