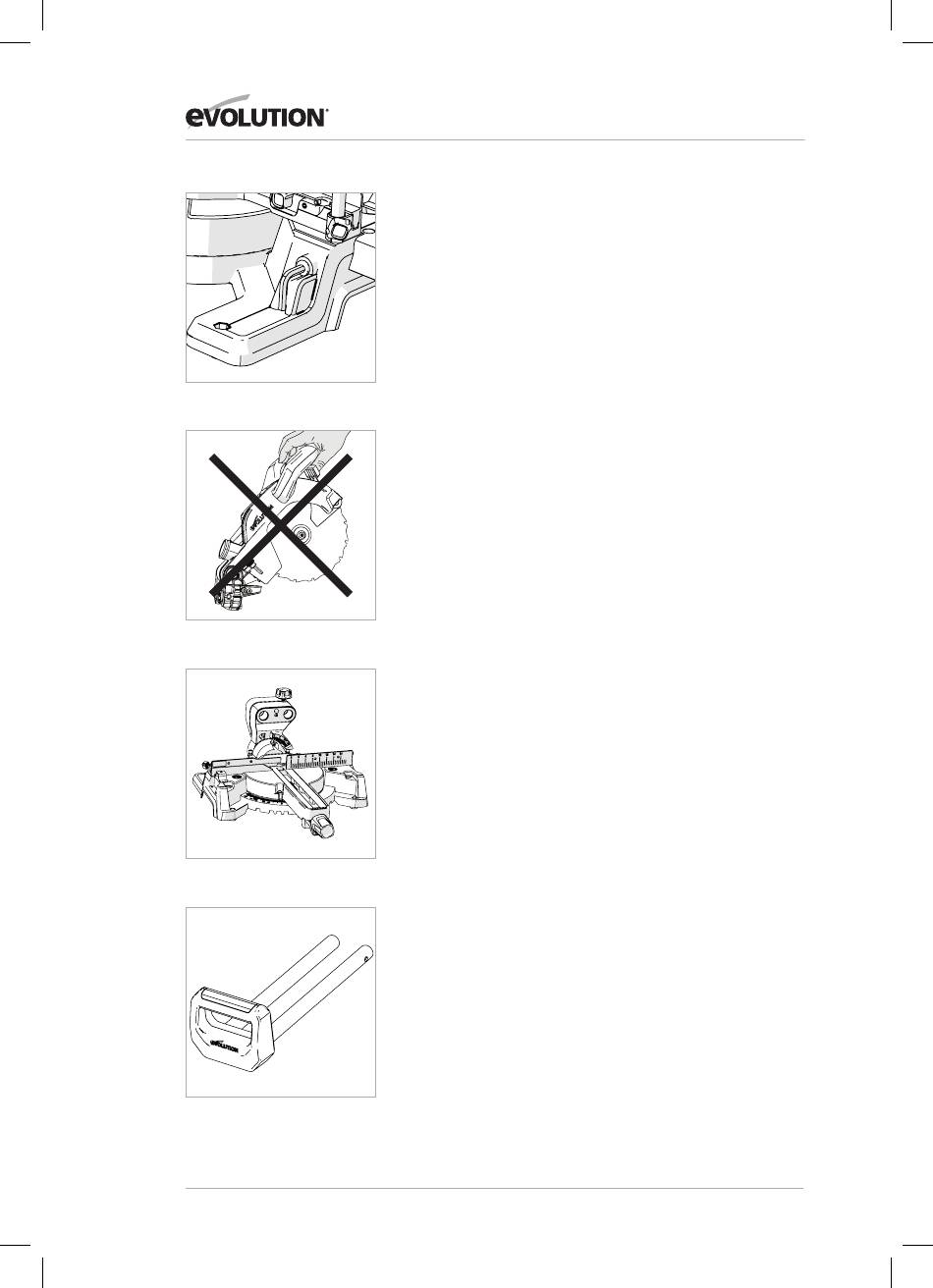

Fig. 1
Fig. 2
Fig. 3
Fig. 4
ENSAMBLAJE Y PREPARACIÓN
ADVERTENCIA: Retire siempre la batería de la máquina
antes de hacer ajustes.
Se requiere algo de ensamblaje para la puesta en servicio de
esta máquina. Al montar esta máquina, el propietario/operador
adquirirá valiosos conocimientos acerca de sus muchas
características avanzadas. Esto debería permitir al operador
explotar todo el potencial de la máquina una vez que se ponga
en servicio.
Nota: Estudie los diagramas que muestran la máquina montada.
Adquirirá valiosos conocimientos que le ayudarán en el proceso
de ensamblaje.
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE Y
LOS AJUSTES
Llave Allen: suministrada y situada en la posición de
almacenamiento dedicada en la máquina. (Fig. 1)
Destornillador plano: no suministrado.
Llave de 10 mm: no suministrada.
Llave Allen de 5 mm: no suministrada.
Alicates: no suministrados.
Nota: El proceso de ensamblaje se realiza una sola vez.
Una vez que se ha completado con éxito el ensamblaje, no se
debe intentar desmontar la máquina. También es necesario que
el propietario/operador monte la hoja y algunas otras piezas
pequeñas.
Nota: Se debe realizar una comprobación de seguridad una
vez que se haya completado el ensamblaje y antes de usar la
máquina: véase la véase la comprobaciones de seguridad del
ensamblaje.
ADVERTENCIA: Bajo ninguna circunstancia inserte la batería
e intente usar la cabeza de corte como sierra circular de
mano. (Fig. 2)
CONOZCA LAS PIEZAS
Hay cuatro piezas principales que se deben montar (incluida la
hoja) y otras dos piezas más pequeñas que se deben conectar.
Además, será necesario instalar la hoja (suministrada).
• La base giratoria y el cuello de bisel (Fig. 3)
• Las correderas del carro (Fig. 4)
• La cabeza de corte (en la «posición bloqueada» según se saca
del embalaje) (Fig. 5)
• La hoja (Fig. 6)
Nota: La hoja debería ser la última pieza en instalarse. Solo se
debe instalar después de que se haya completado el proceso de
montaje y se haya sometido la máquina a las comprobaciones
de seguridad del ensamblaje (véase la comprobaciones de
seguridad del ensamblaje).
