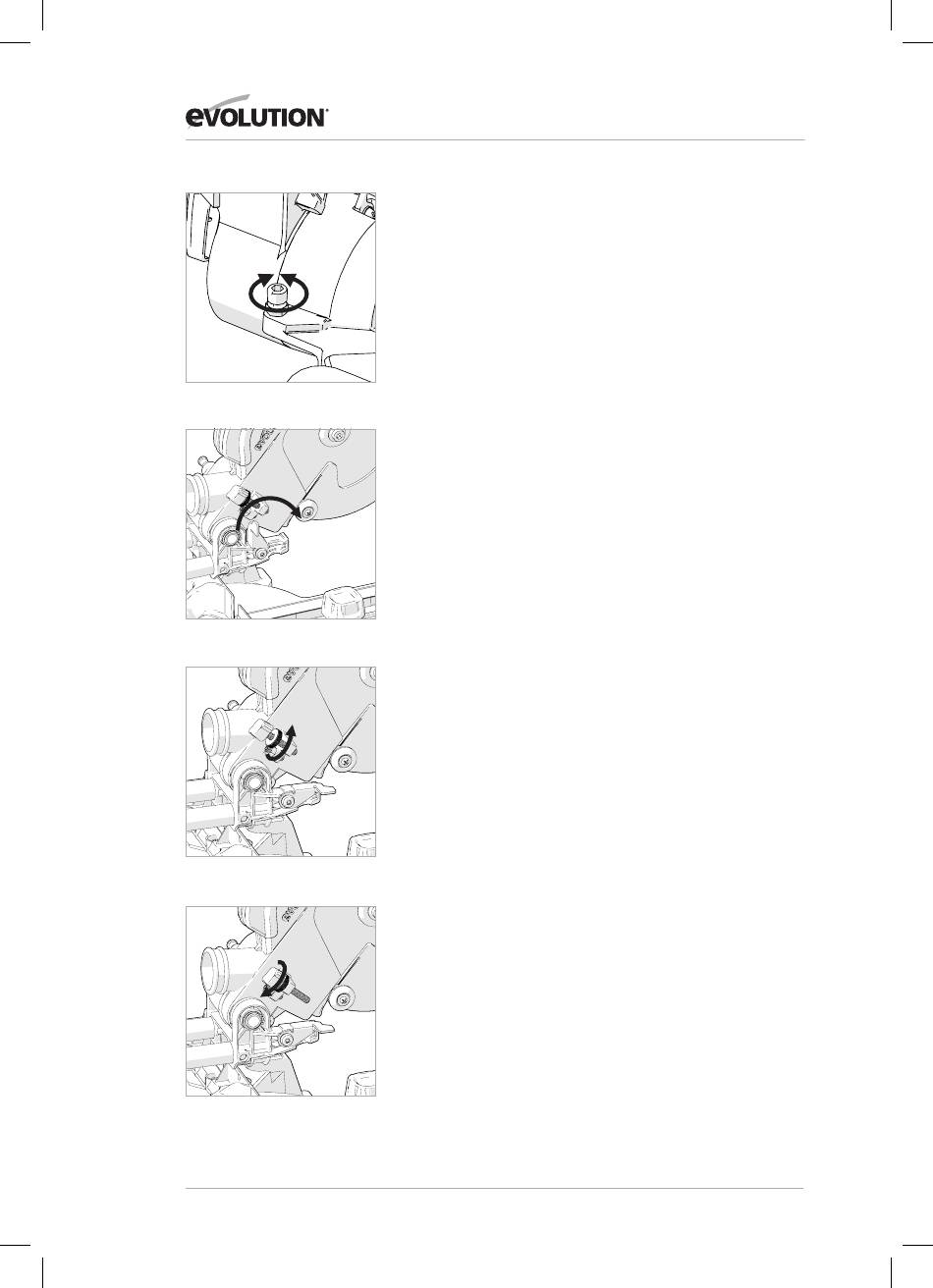

Fig. 25
Fig. 26a
Fig. 26b
Fig. 26c
Regolazione di arresto smusso 45°
• Allentare la manopola di blocco smusso e inclinare la testa
da taglio completamente a sinistra finché non si blocchi sul
fermo a 45°.
• Utilizzare una squadra per controllare che essa sia a 45°
rispetto al banco girevole (evitando le punte TCT).
• Qualora la lama della sega non sia in perfetto allineamento,
sarà necessario effettuare una regolazione.
• Riportare la testa da taglio nella sua posizione verticale.
• Allentare il controdado sulla vite di regolazione dell'angolo
di smusso a 45°.
• Utilizzare una chiave esagonale per intervenire in avanti
e indietro sulla vite di regolazione conformemente alle
esigenze. (Fig. 25)
• Inclinare la testa da taglio fino a 45° e verificare
nuovamente l'allineamento con la squadra. Ripetere i
precedenti passi fin quando non sia raggiunto il corretto
allineamento angolare.
• Serrare fermamente il controdado della vite di regolazione
una volta raggiunto l'allineamento.
IL FERMO DI PROFONDITÀ (Fig. 26)
L'utilizzo del fermo di profondità consente all'operatore di
ricavare incavi in un pezzo in lavorazione. La corsa verso il
basso della testa da taglio può essere limitata in modo tale
che la lama della sega non passi completamente attraverso il
pezzo in lavorazione.
Avvertenza: Nel caso in cui si richieda l'utilizzo del fermo di
profondità, si consiglia di verificare la profondità del taglio
usando un pezzo di legname di scarto per accertarsi che
l'incavo sia eseguito in modo corretto. Eseguendo un taglio
nel pezzo in lavorazione, e poi ripetendo lo stesso taglio
riposizionando leggermente e in progressione verso sinistra
o destra il pezzo, è possibile effettuare scanalature.
Per utilizzare il fermo di profondità:
• Aprire la "piastra di fermo" del fermo di profondità (Fig.
26a) ruotandola in avanti dalla sua posizione di riposo
lungo l'utensile di circa 150 gradi fino alla sua posizione di
utilizzo.
• Allentare il dado di bloccaggio zigrinato. (Fig. 26b)
• Regolare la vite ad alette (Fig. 26c) per limitare la corsa
della testa da taglio alla profondità richiesta.
• Una volta impostata la profondità desiderata, stringere
il dado di bloccaggio zigrinato (Fig. 26b) sulla staffa di
supporto per bloccare il fermo di profondità e accertarsi
che non ci sia alcun movimento.
• Quando l'operazione di taglio è terminata, sarà possibile
regolare nuovamente il fermo di profondità o riportare la
"piastra di fermo" nella sua posizione di riposo.
• Verificare che la testa da taglio possa essere bloccata nella
posizione bassa con l'apposito perno di bloccaggio.
