MONTAGE ET PRÉPARATION
(7.1)

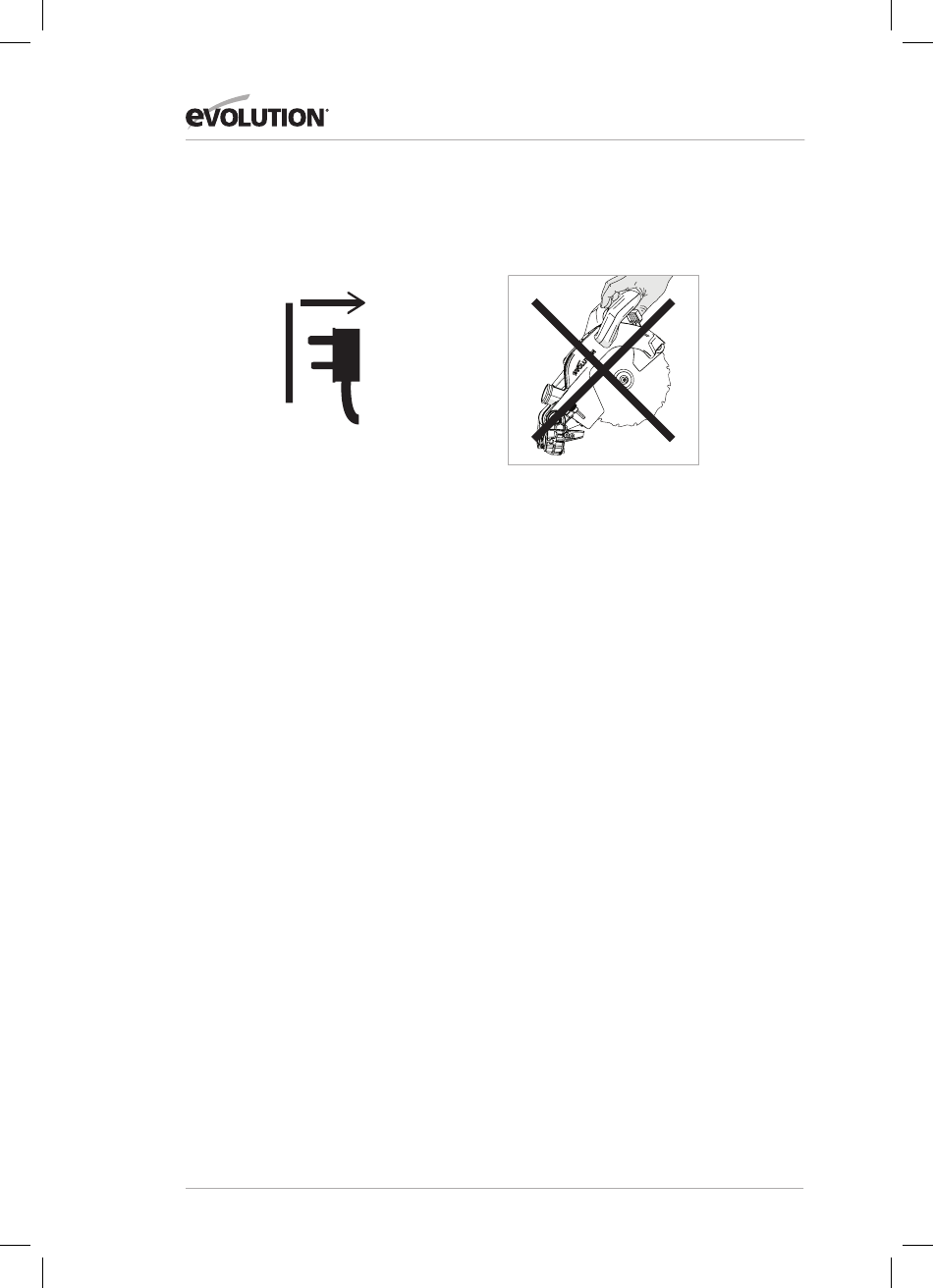

AVERTISSEMENT : Débranchez toujours la scie
de l'alimentation électrique avant de faire
des réglages.
La mise en service de cette machine nécessite un
montage mineur.
En montant cette machine, le propriétaire/
l'utilisateur pourra mieux comprendre ses
fonctionnalités avancées. L'utilisateur devrait
pouvoir exploiter le potentiel complet de la
machine une fois cette dernière en service.
Remarque : Prenez connaissance des diagrammes
représentant la machine montée. Vous pourrez
alors mieux la comprendre et vous pourrez la
monter plus facilement.
OUTILS NÉCESSAIRES
POUR LE MONTAGE ET LES RÉGLAGES
Clé hexagonale : fournie et située dans un support
de rangement spécifique sur la machine. (Fig. 1)
Tournevis plat : non fourni.
Clé 10 mm : non fournie.
Clé Allen 5 mm : non fournie.
Remarque : Le processus de montage n'est à
réaliser qu'une seule fois.
Une fois le montage terminé, n'essayez pas de
démonter la machine.
La lame et d'autres petites pièces
doivent également être montées par
le propriétaire/l'utilisateur.
Remarque : Vous devez réaliser des vérifications
de sécurité à la fin du montage et avant l'utilisation
de la machine.
www.evolutionpowertools.com
AVERTISSEMENT : Ne branchez en aucun cas la
tête de coupe à l'alimentation électrique pour
tenter de l'utiliser comme une scie circulaire
manuelle.
LES DIFFÉRENTES PIÈCES
Quatre (4) pièces principales doivent être
assemblées (y compris la lame), et deux (2) autres
petites pièces doivent être connectées. De plus,
vous devrez également monter la lame (fournie).
• La base tournante et le collet du biseau (Fig. 2)
• Les glissières du chariot (Fig. 3)
• La tête de coupe (en position « verrouillée vers le
bas », comme au déballage) (Fig. 4)
• La lame (Fig. 5)
Remarque : La lame est la dernière pièce à être
montée. Elle ne doit être montée qu'après la fin du
processus de montage, une fois que la machine
a été soumise aux vérifications de sécurité du
montage. (voir page 70).

LE BOUTON DE VERROUILLAGE DE L'ONGLET

(Fig. 6)
La bonde filetée du bouton de verrouillage de
l'onglet coulisse dans un trou à l'avant de la
poignée de verrouillage de l'onglet (Fig. 7) et se
visse dans un bossage fileté interne situé à la base
de la machine.

LE COLLET DU BISEAU

Remarque : Le collet du biseau est fourni monté
sur la table tournante. Le collet du biseau doit être
réglé sur la position 0°.
• Desserrez la vis de blocage du biseau à l'aide de
la poignée de verrouillage du biseau. (Fig. 8)
• Faites pivoter le collet du biseau en position
verticale pour qu'il repose sur la butée à 0°.
• Serrez la poignée de verrouillage du biseau.
