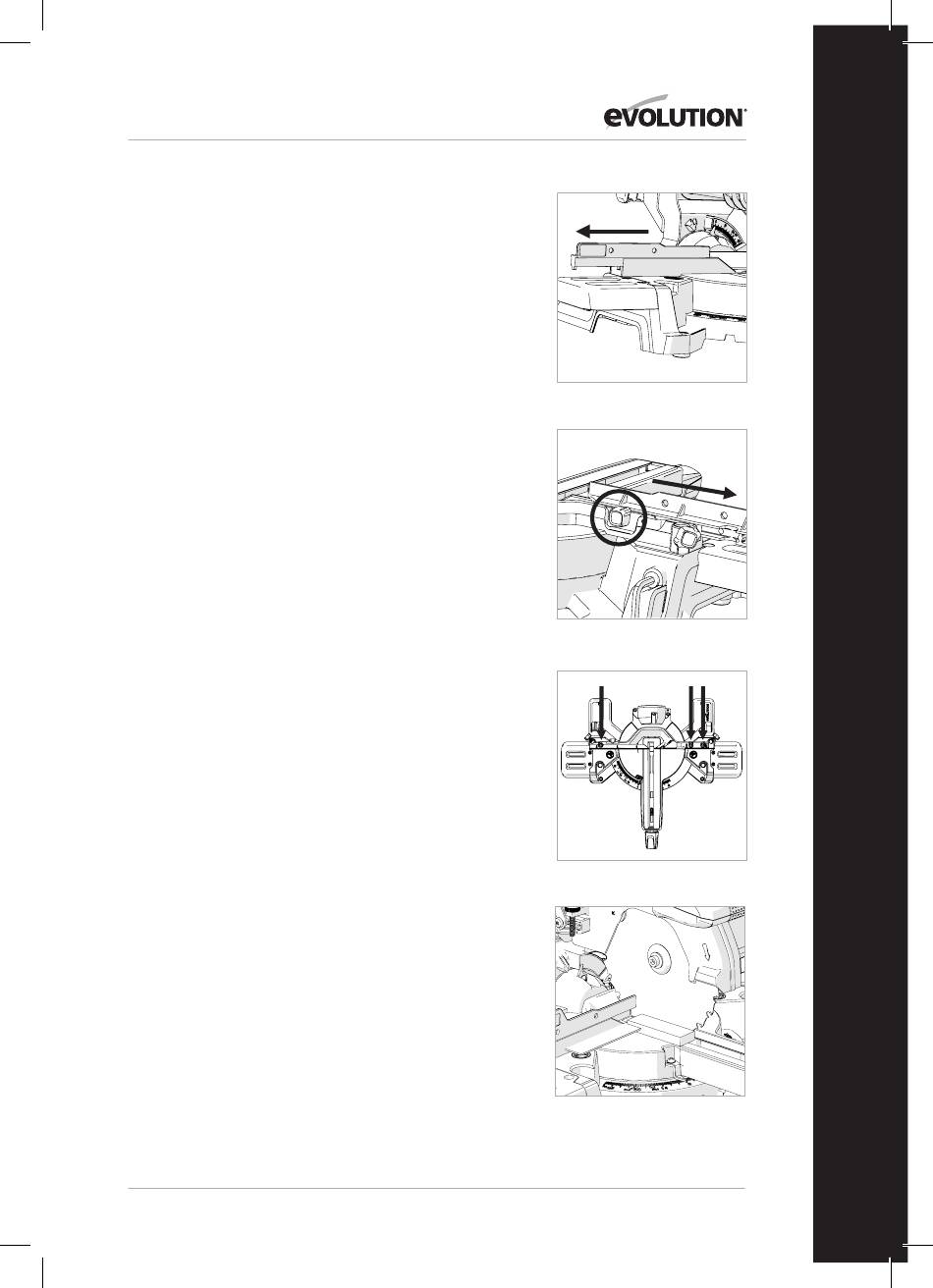

CZĘŚĆ PRZESUWNA OGRANICZNIKA GÓRNEGO
(Rys. 27)
Lewa strona ogranicznika urządzenia posiada regulowaną
część górną. Część ta może przesunąć się w lewo o
maksymalnie 100 mm.
Uwaga: Aby uniknąć całkowitego usunięcia części
przesuwnej ogranicznika górnego (i w konsekwencji
możliwego jej zgubienia), część ta została przymocowana do
dolnego ogranicznika.
W przypadku pewnych kątów ostrych nachylenia lub kątów
złożonych konieczna może okazać się regulacja w celu
udostępnienia przestrzeni poruszającej się głowicy tnącej i
tarczy wykonującej cięcie.
Aby wyregulować ogranicznik przesuwny należy:
• poluzować śrubę. (Rys. 28)
• przesunąć górną część ogranicznika w lewo do żądanej
pozycji i dokręcić śrubę.
• Przeprowadzić test „na sucho" z wyjętym akumulatorkiem,
aby upewnić się, że części ruchome nie kolidują ze sobą
podczas obniżania głowicy tnącej i tarczy do wykonania
cięcia przesuwnego.
WYRÓWNANIE OGRANICZNIKA URZĄDZENIA
Ogranicznik należy wyrównać pod kątem 90° (kątem
prostym) względem prawidłowo zamontowanej tarczy. Ukos
stołu obrotowego musi być ustawiony pod kątem 0°.
Ogranicznik jest przymocowany do stołu za pomocą trzech
śrub imbusowych (Rys. 29), jednej z lewej strony i dwóch
z prawej strony. Wszystkie trzy znajdują się w podłużnych
otworach w obudowie ogranicznika.
• Należy upewnić się, że głowica tnąca znajduje się w pozycji
zablokowanej, z bolcem blokującym wsuniętym całkowicie
w gniazdo.
• Należy umieścić ekierkę na stole, przykładając jeden brzeg
do ogranicznika, a drugi brzeg do tarczy (unikając kontaktu
z końcówkami z węglika wolframu TCT). (Rys. 30)
• Jeśli konieczne jest przeprowadzenie regulacji, należy
poluzować trzy (3) śruby regulacyjne ogranicznika za
pomocą klucza imbusowego.
• Należy ponownie ustawić ogranicznik w podłużnych
otworach, aby uzyskać odpowiednie ustawienie.
• Należy mocno dokręcić śruby imbusowe.
Rys. 27
Rys. 28
Rys. 29
Rys. 30
187
PL
