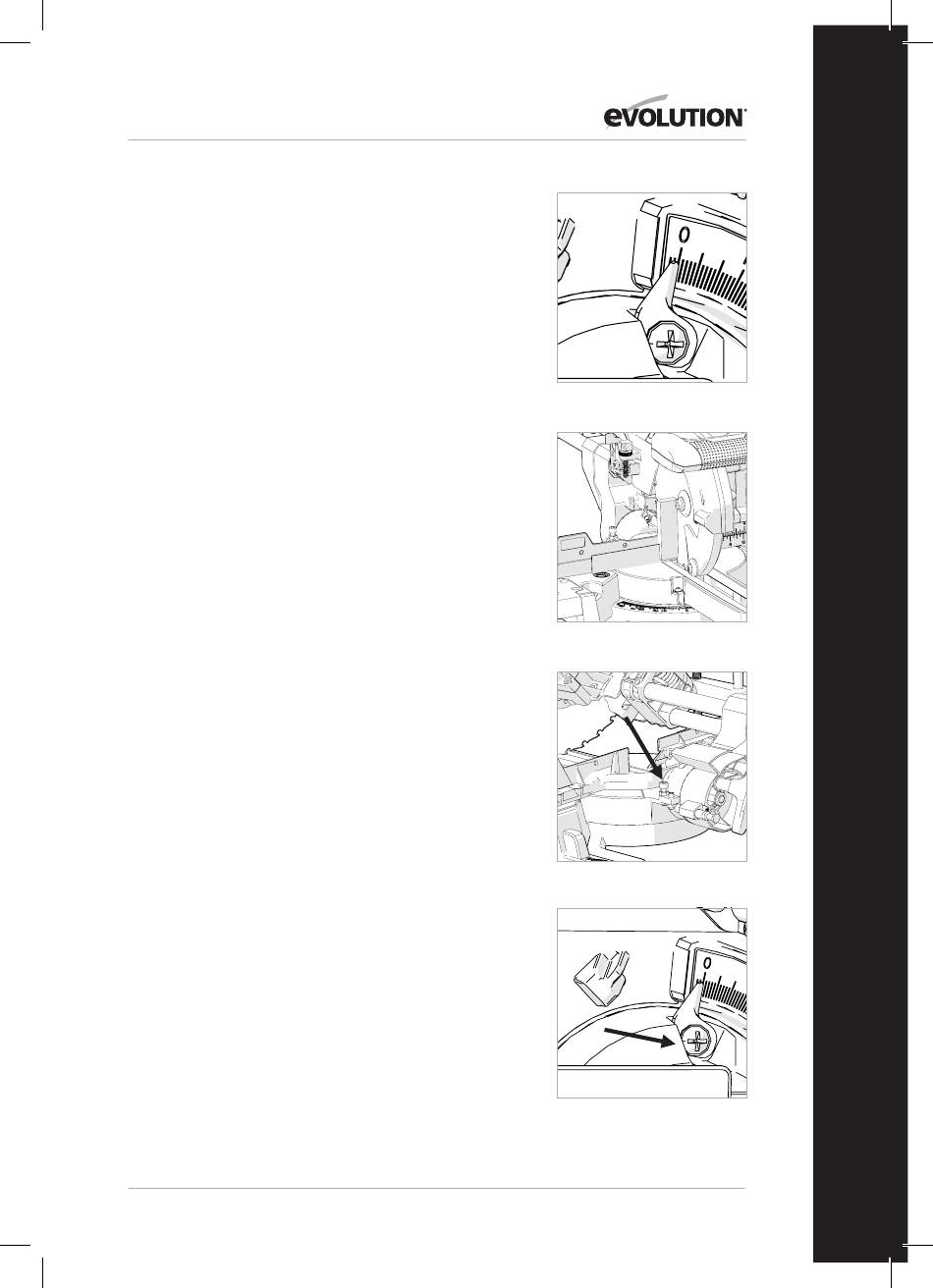

CONTROLLO E REGOLAZIONE DEGLI ANGOLI DI
PRECISIONE
Avvertenza: Il presente utensile è stato accuratamente
impostato e regolato in fabbrica. Qualora si ritenga che la
precisione degli angoli sia andata persa (probabilmente a
causa del normale attrito di funzionamento), può essere
ripristinata seguendo la procedura qui sotto riportata.
Avvertenza: Sul presente apparecchio è possibile effettuare
diverse verifiche/regolazioni. L'operatore necessiterà di una
squadra (non in dotazione) per effettuare tali verifiche e
regolazioni.
ATTENZIONE: Le verifiche/regolazioni devono essere
condotte esclusivamente con l'utensile privo di batteria.
ANGOLI DI SMUSSO (0˚ E 45˚) 0˚ Regolazione del fermo
di smusso
Accertarsi che la testa da taglio sia nella posizione di blocco
bassa con il perno di bloccaggio completamente inserito nel
proprio alloggiamento.
Accertarsi che la testa da taglio sia in verticale, che poggi
contro il fermo e che l'indicatore di smusso indichi 0° sulla
scala. (Fig. 21)
Posizionare la squadra sul banco con un bordo accostato a
esso e l'altro contro la lama (evitando le punte TCT). (Fig. 22)
Qualora la lama non si trovi a 90 gradi (in angolo retto) con il
banco girevole, sarà allora necessaria la sua regolazione.
• Allentare la manopola di blocco smusso e inclinare a
sinistra la testa da taglio.
• Allentare il controdado sulla vite di regolazione dell'angolo
di smusso. (Fig.23)
• Utilizzare una chiave esagonale per girare la vite in un
senso o nell'altro e regolare l'angolo della lama.
• Riportare la testa da taglio in posizione verticale e verificare
nuovamente l'allineamento angolare con la squadra.
• Ripetere i passi precedenti fin quando non sia raggiunto il
corretto allineamento angolare.
• Serrare fermamente il controdado di regolazione
dell'angolo di smusso.
Regolazione indicatore smusso 0°
Avvertenza: L'operatore deve ritenersi soddisfatto quando
la lama si troverà esattamente perpendicolare al banco e
nella posizione verticale adagiata contro la propria battuta
di arresto.
• Qualora l'indicatore non raggiunga l'esatto allineamento
con gli 0° sulla scala goniometrica, sarà necessaria una
regolazione.
• Allentare la vite dell'indicatore di smusso tramite un
cacciavite Phillips #2. (Fig. 24)
• Regolare l'indicatore di smusso in modo che sia
esattamente allineato con l'indicazione di 0°.
• Serrare nuovamente la vite.
Fig. 21
Fig. 22
Fig. 23
Fig. 24
