Evolution R185 SMS Li Notice Originale page 182

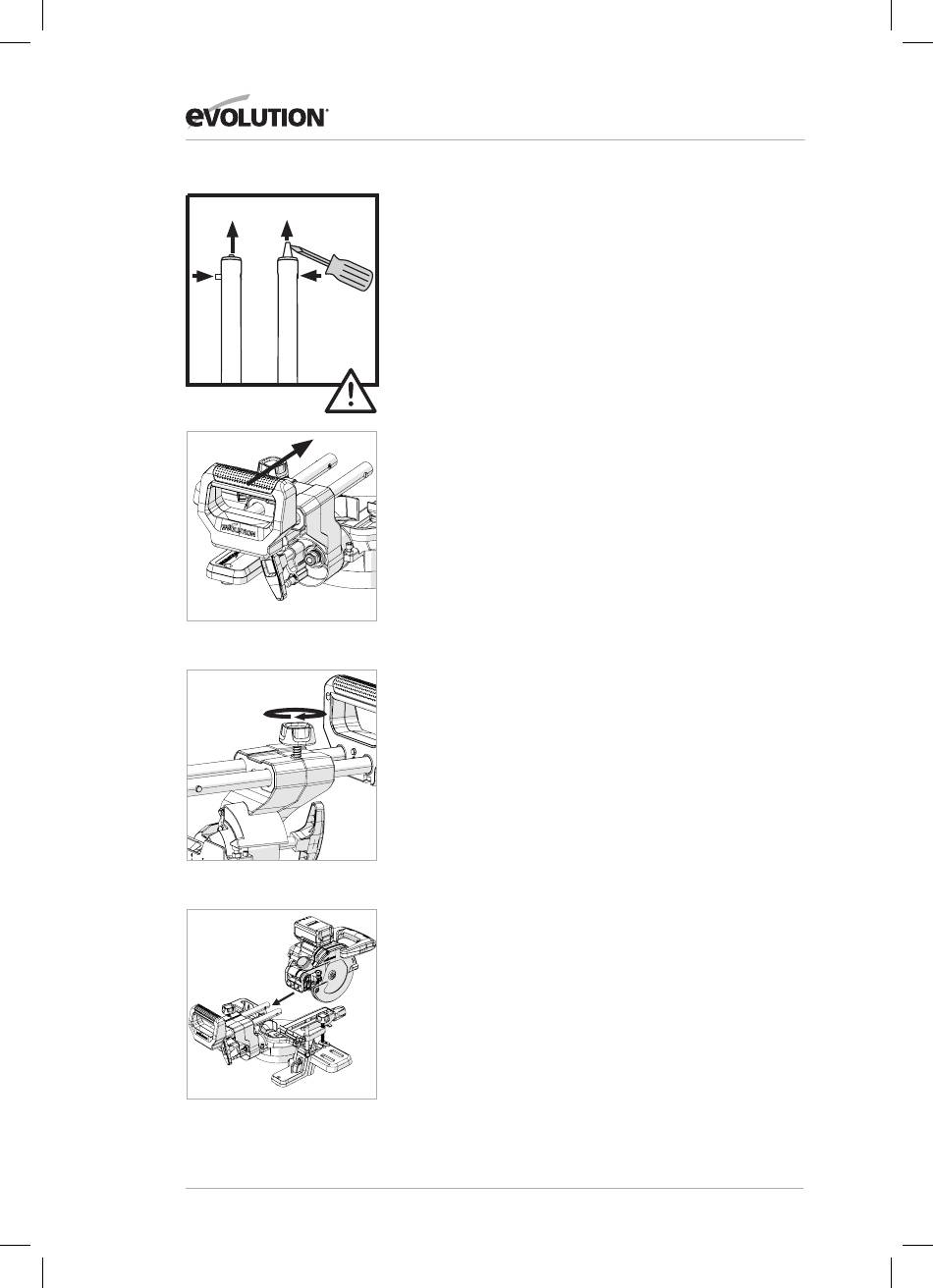

Rys. 10
Rys. 11
Rys. 12
Rys. 13
RESETOWANIE WYPUSTKÓW UMIEJSCAWIAJĄCYCH
• Należy delikatnie wepchnąć wystający wypustek do
prowadnicy.
• Używając płaskiego wkrętaka (niezałączony) jako
podnośnika, należy delikatnie poluzować mechanizm
wdrażający wypustka umiejscawiającego, aby wysunąć go
do przodu. (Rys. 10)
Dwie prowadnice posuwu powinny zostać przełożone przez
dwa łożyska liniowe w mechanizmie nachylenia.
Prowadnice powinny zostać włożone od tyłu, upewniając
się, że logo Evolution znajduje się we właściwym położeniu.
(Rys. 11)
• Należy przesunąć prowadnice przez mechanizm nachylenia
do mniej więcej połowy ich długości.
• Należy wkręcić śrubę blokującą posuw w gwintowany
otwór nad prawą prowadnicą posuwu.
Uwaga: Przed zamontowaniem śruby blokującej, należy
upewnić się, że sprężyna przeciw wibracyjna została
zamontowana pod ręcznym pokrętłem.
• Należy dokręcić śrubę blokującą, aby zablokować
prowadnice posuwu w odpowiedniej pozycji.
ZAMOCOWANIE GŁOWICY TNĄCEJ
• Należy ustawić głowicę tnącą na równi z dwoma
prowadnicami posuwu. (Rys. 13)
• Należy wcisnąć głowicę tnącą w prowadnice tak, aby
słyszalne było kliknięcie wdrażających się wypustków
umiejscawiających.
Uwaga: Wdrożone wypustki umiejscawiające muszą być
całkowicie widoczne z boków głowicy. (Rys. 14) Wypustki
umiejscawiające mają zielony kolor, aby łatwo było je
rozpoznać.
ELEMENTY PRZEDŁUŻAJĄCE STÓŁ URZĄDZENIA (7 na
opisie maszyny)
Uwaga: Dwa elementy przedłużające stół urządzenia są
załączone do zestawu.
ABY ZAŁOŻYĆ ELEMENTY PRZEDŁUŻAJĄCE STÓŁ:
• Należy usunąć śruby imbusowe (29 na opisie urządzenia)
ze stołu przy użyciu załączonego klucza imbusowego.
• Należy ustawić odpowiedni element na stole i zamocować
go w pozycji roboczej przy pomocy śrub imbusowych.
• To samo należy zrobić z drugim elementem.
182
www.evolutionpowertools.com
(Rys. 12)
