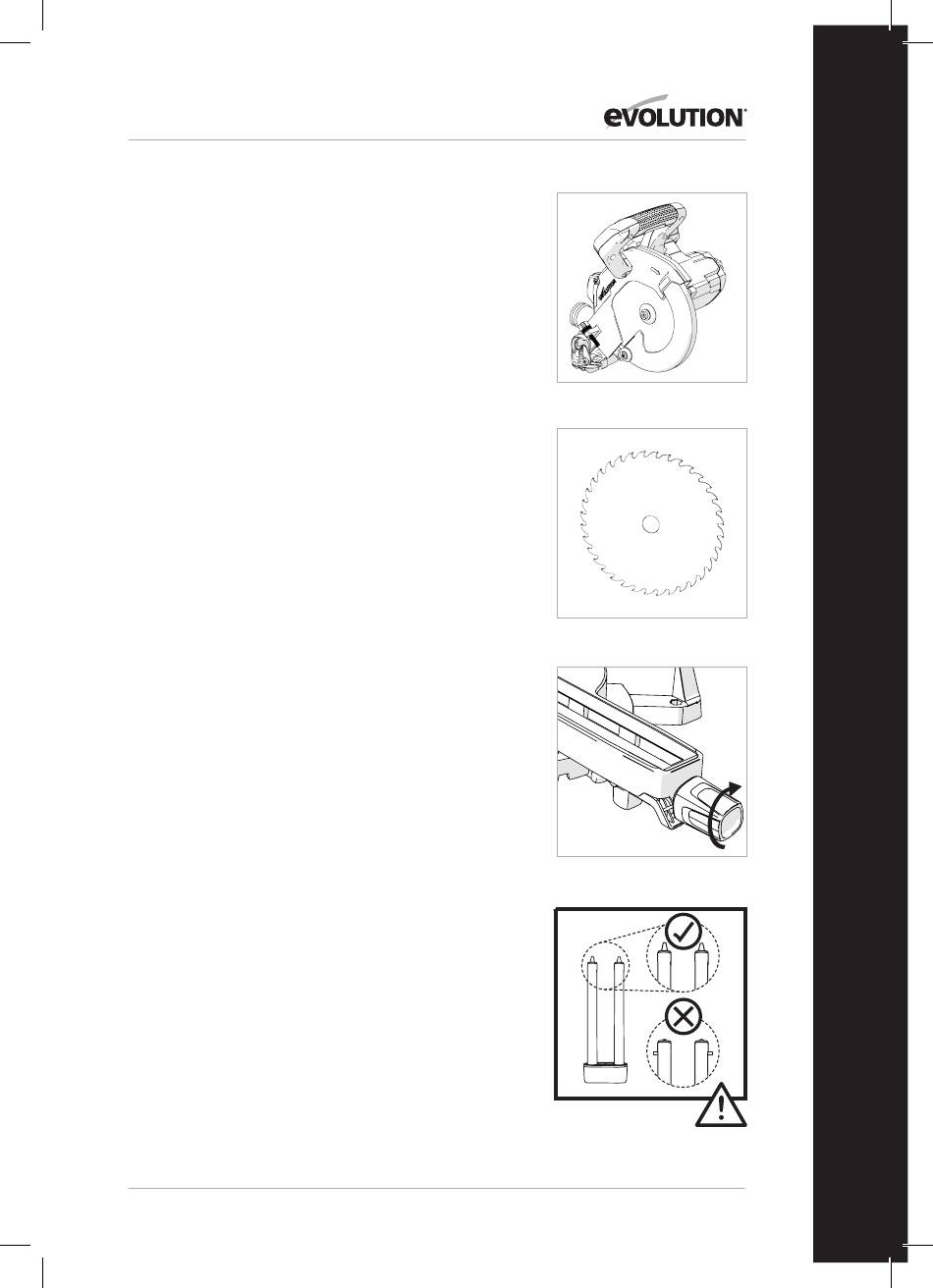

DER GEHRUNGSVERRIEGELUNGSKNOPF
(14 - Maschinenübersicht)
Der Gewindezapfen des Gehrungsverriegelungsknopfes gleitet
durch ein Loch in der Vorderseite der Gehrungskippsicherung
(Abb. 8) und schraubt sich dann in einen mit Innengewinde
versehenen Vorsprung an der Unterseite der Maschine ein.
EINFÜGEN DES SCHIEBESCHLITTENS
WICHTIG: Wenn aus irgendeinem Grund (Transportschäden,
Auspackfehler, Bedienungsfehler usw.) die Fixierlaschen an
der Spitze der Schlittenarme des Schlittens „gelöst" wurden,
kann der Schlitten nicht in den abgeschrägten Hals eingesetzt
oder auf den Schneidkopf montiert werden. Die Fixierlaschen
(Abb. 9) müssen zurückgesetzt werden, wenn eine oder beide
vorzeitig „gelöst" wurden.
Fig. 5
Fig. 6
Fig. 8
Fig. 9
