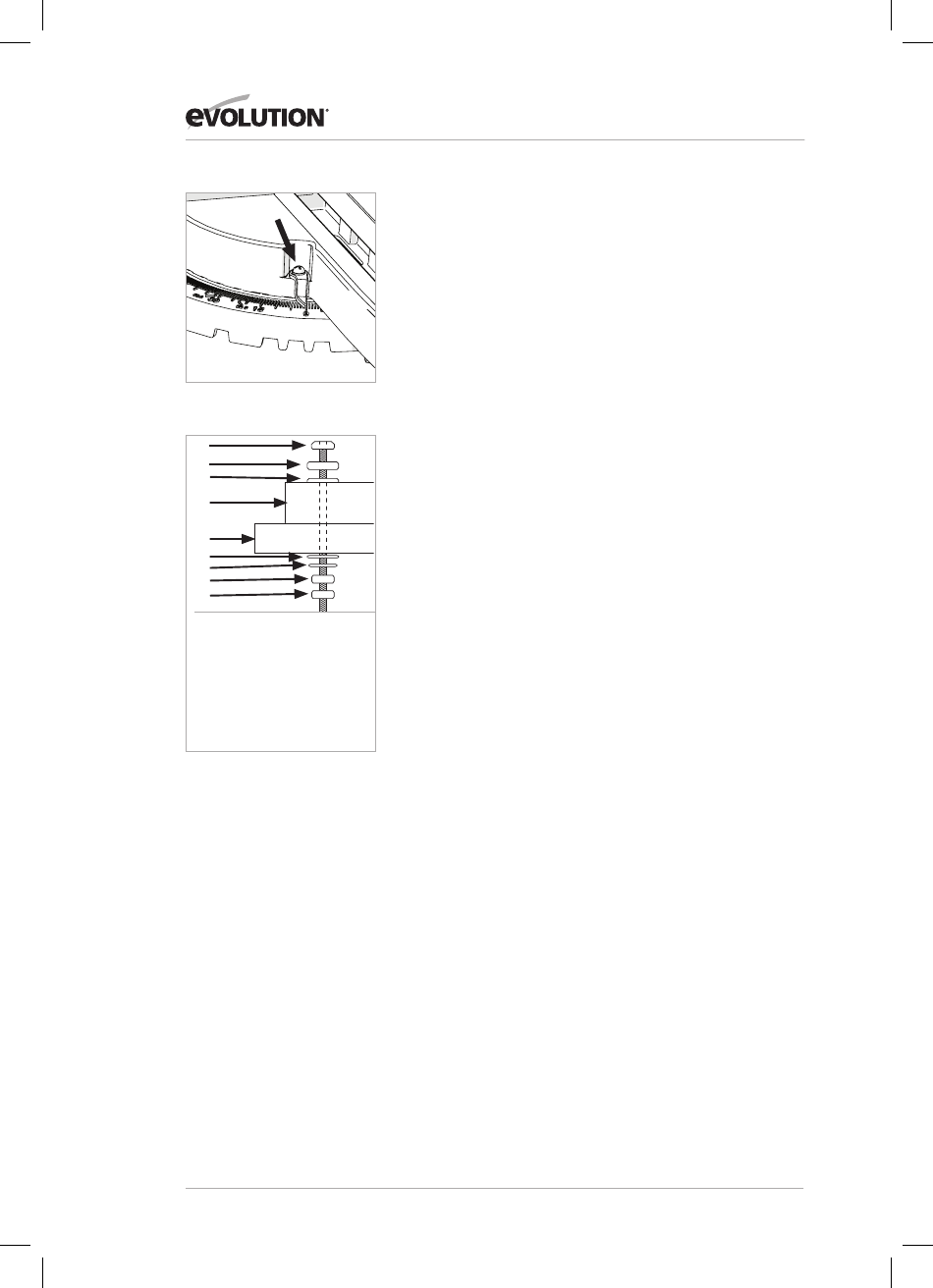

Fig. 31
1
2
3
4
5
6
7
8
9
1) Bullone a testa esagonale
2) Rondella a molla
3) Rondella piatta
4) Base troncatrice
5) Banco da lavoro
6) Rondella piatta
7) Rondella a molla
8) Dado esagonale
9) Dado di bloccaggio
Fig. 32
Regolazione indicatore angolo di bisello
Avvertenza: Un goniometro a doppia scala di bisello si
trova stampato sul lato anteriore della base dell'utensile.
Un piccolo indicatore attaccato al banco girevole segnala
l'angolo selezionato. Qualora necessario, l'indicatore può
essere riposizionato allentando le viti di serraggio tramite
un cacciavite Phillips #2. Regolare come desiderato, quindi
serrare con fermezza la vite di fissaggio. (Fig. 31)
LED LINEA GUIDA PER LA LAMA
Il presente utensile è dotato di una luce LED sulla
protezione superiore che si illumina quando si preme
l'interruttore del motore. Essa proietta la sagoma della lama
sul pezzo da lavorare. Ciò fornisce all'utente una chiara
linea di taglio, e illuminazione supplementare per la propria
area di lavoro. Nessuna regolazione richiesta.
MONTAGGIO PERMANENTE DELLA TRONCATRICE
Per ridurre il rischio di infortuni causati da movimenti
imprevisti della sega, posizionare la stessa nella postazione
desiderata su un banco da lavoro o su altro tipo di
supporto adeguato. La base della sega è dotata di quattro
fori di montaggio attraverso i quali possono essere fatti
passare idonei bulloni (non in dotazione) per ancorare
la troncatrice. Qualora l'utilizzo della sega sia previsto in
un'unica postazione, ancorarla in maniera permanente al
banco da lavoro tramite adeguati sistemi di fissaggio (non
in dotazione). Utilizzare rondelle e dadi di bloccaggio sul
piano inferiore del banco da lavoro. (Fig. 32)
• Per evitare infortuni causati da detriti volanti, posizionare
la sega in modo tale che altre persone o passanti non si
avvicinino troppo (o le passino dietro).
• Collocare la sega su una superficie salda e in piano
dove sia garantito molto spazio per lo spostamento e
l'adeguato sostegno dei pezzi da lavorare.
• Sostenere la sega in maniera tale che il banco utensile sia
in piano e la sega non oscilli.
• Imbullonare o bloccare saldamente con morsetti la sega
al suo supporto o al banco da lavoro.
Avvertenza: Il presente utensile può essere collegato
al supporto per troncatrice Evolution. Ciò garantirà un
supporto di lavoro saldo, sicuro ed estremamente portatile,
grazie al quale sarà possibile gestire pezzi da lavorare di
lunghe dimensioni. Ciò aumenterà inoltre l'efficienza e la
sicurezza dell'operatore stesso, riducendone nel contempo
la fatica.
