MONTAGE ET PRÉPARATION
(7.1)

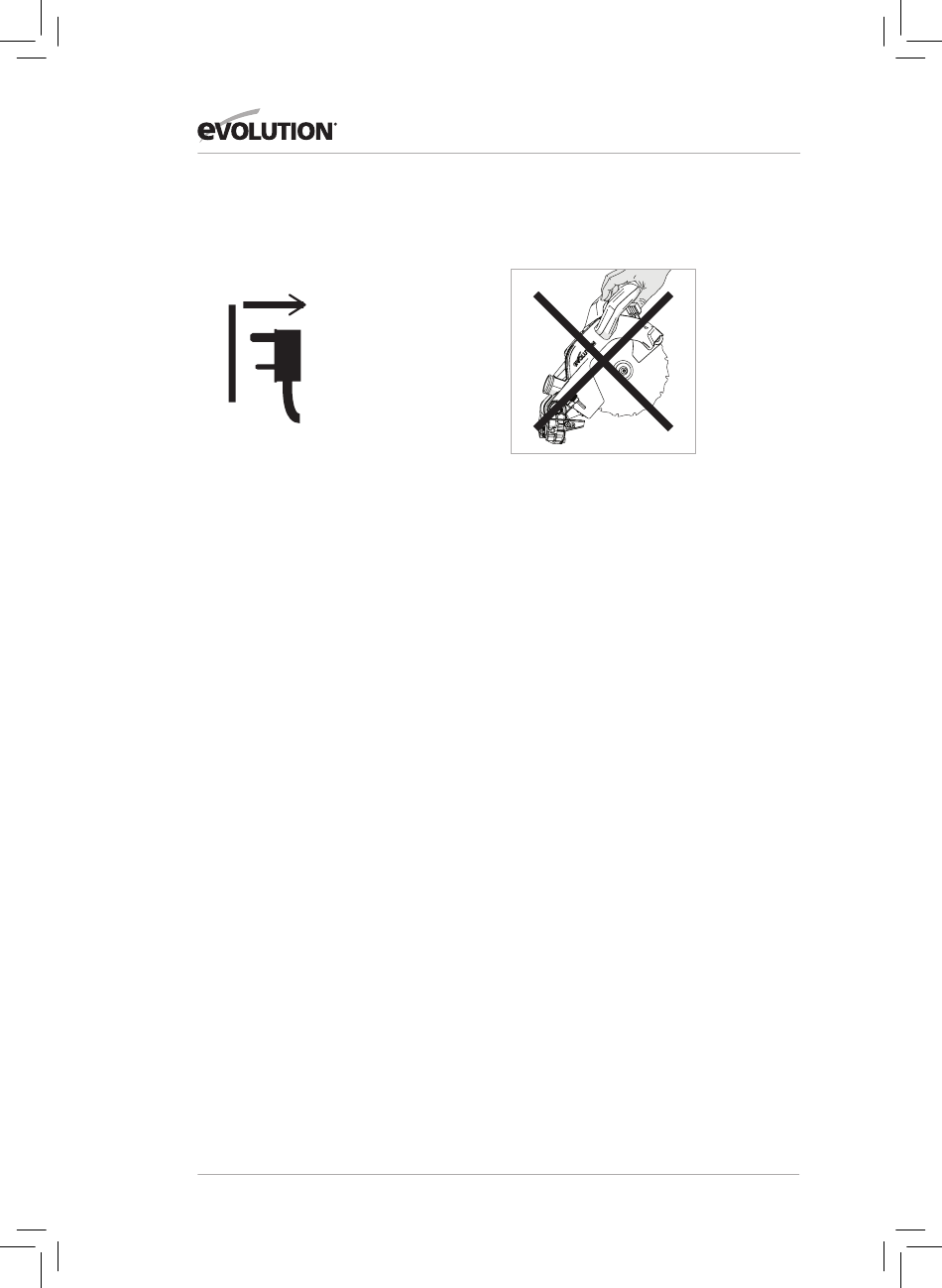

ATTENTION : Débranchez toujours la scie
de l'alimentation électrique avant de faire
des réglages.
La mise en service de cette machine nécessite
un montage mineur.
En montant cette machine, le propriétaire/
l'opérateur pourra mieux comprendre ses
fonctionnalités avancées. L'opérateur devrait
pouvoir exploiter le potentiel complet de la
machine une fois cette dernière en service.
Remarque : Prenez connaissance des
diagrammes représentant la machine montée.
Vous pourrez alors mieux la comprendre et
vous pourrez la monter plus facilement.
OUTILS NÉCESSAIRES
POUR LE MONTAGE ET LES
RÉGLAGES
• Clé hexagonale 4 mm et 6 mm : fournie
et située dans un support de rangement
spécifique sur la machine. (Fig. 1)
• Clé hexagonale 3 mm
• Clé hexagonale 5 mm
• Tournevis plat : non fourni.
• Tournevis cruciforme #2 : non fourni.
• Tournevis cruciforme : non fourni.
• Clé 10 mm : non fournie.
Remarque : Le processus de montage n'est à
réaliser qu'une
seule fois.
Une fois le montage terminé, n'essayez pas de
démonter la machine.
La lame et d'autres petites pièces doivent
également être montées par le propriétaire/
l'opérateur.
Remarque : Vous devez réaliser des
vérifications de sécurité à la fin du montage et
avant l'utilisation de la machine (voir page 36).
www.evolutionpowertools.com
ATTENTION : Ne branchez en aucun cas la tête de
coupe à l'alimentation électrique pour tenter de
l'utiliser comme une scie circulaire manuelle.
LES DIFFÉRENTES PIÈCES
Quatre (4) pièces principales doivent être
assemblées (y compris la lame), et deux (2) autres
petites pièces doivent être connectées. De plus,
vous devrez également monter la lame (fournie).
• La base tournante et le collet du biseau (Fig. 2)
• Les glissières du chariot (Fig. 3)
• La tête de coupe (en position « verrouillée vers
le bas », comme au déballage) (Fig. 4)
• La lame (Fig. 5)
Remarque : La lame est la dernière pièce à
être montée. Elle ne doit être montée qu'après
la fin du processus de montage, une fois que
la machine a été soumise aux vérifications de
sécurité du montage. (voir page 36).
LE BOUTON DE VERROUILLAGE DE
L'ONGLET
(Fig. 6)
La bonde filetée du bouton de verrouillage de
l'onglet coulisse dans un trou à l'avant de la
poignée de verrouillage de l'onglet (Fig. 7) et
se visse dans un bossage fileté interne situé à la
base de la machine.
Avant de pouvoir assembler la machine, la base
tournante doit être pivotée à 0 °.
• Desserrez le bouton de verrouillage de la
poignée de l'onglet (Fig. 8) en le tournant dans
le sens inverse des aiguilles d'une montre.
• Tirez le levier de verrouillage de la butée
positive. (Fig. 9)
• Faites pivoter la table tournante à 0 °.
• Verrouillez le bouton de verrouillage de
l'onglet.
