MONTAGE ET PRÉPARATION
(7.1)

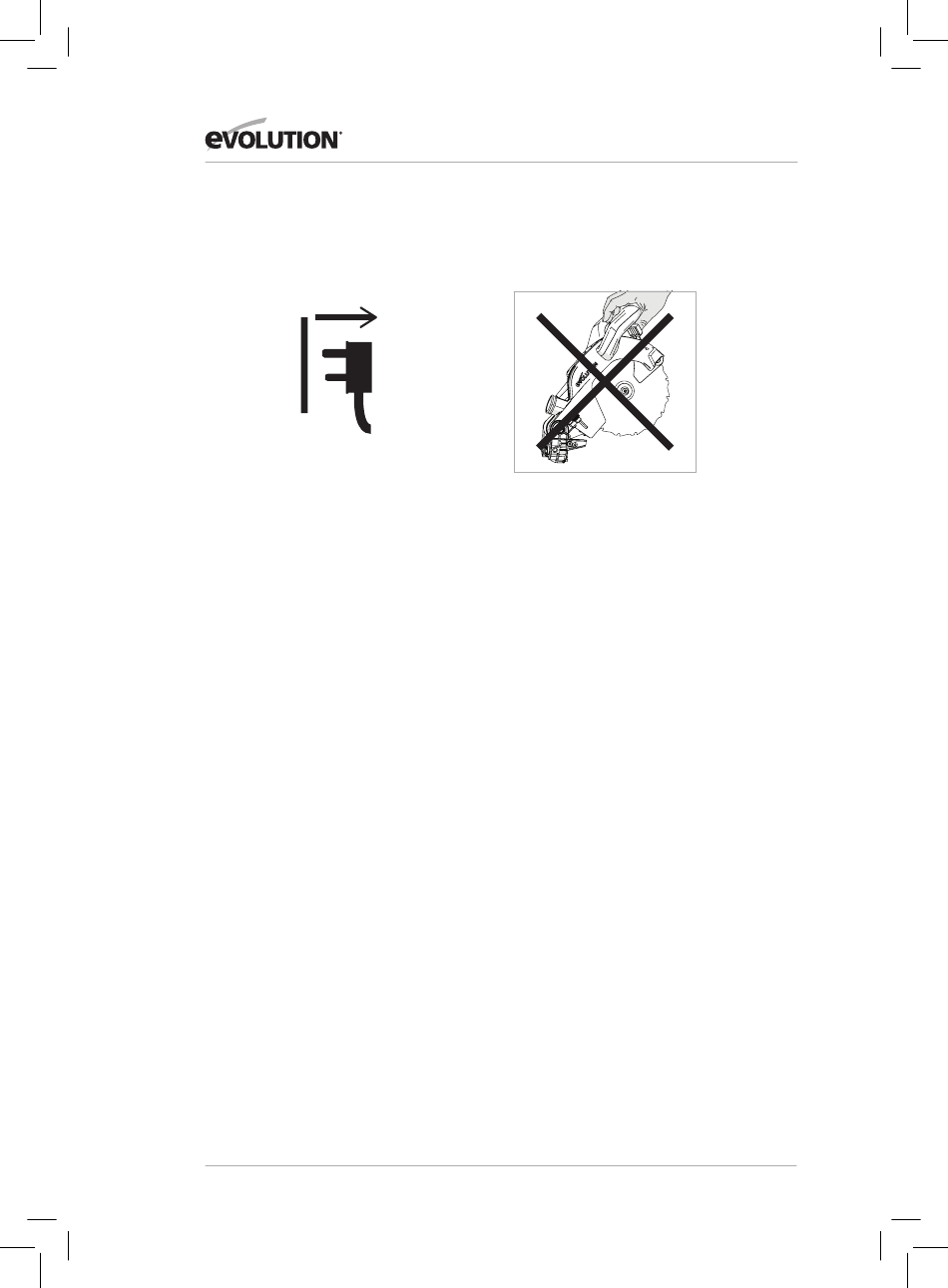

AVERTISSEMENT : Débranchez toujours la
scie de l'alimentation électrique avant de
faire des réglages.
La mise en service de cette machine nécessite
un montage mineur.
En montant cette machine, le propriétaire/
l'utilisateur pourra mieux comprendre ses
fonctionnalités avancées. L'utilisateur devrait
pouvoir exploiter le potentiel complet de la
machine une fois cette dernière en service.
Remarque : Prenez connaissance des
diagrammes représentant la machine montée.
Vous pourrez alors mieux la comprendre et
vous pourrez la monter plus facilement.
OUTILS NÉCESSAIRES
POUR LE MONTAGE ET LES RÉGLAGES
Clé hexagonale : fournie et située dans un
support de rangement spécifique sur la
machine. (Fig. 1)
Tournevis plat : non fourni.
Clé 10 mm : non fournie.
Clé Allen 5 mm : non fournie.
Remarque : Le processus de montage n'est à
réaliser qu'une seule fois.
Une fois le montage terminé, n'essayez pas
de démonter la machine. La lame et d'autres
petites pièces doivent également être montées
par le propriétaire/l'utilisateur.
Remarque : Vous devez réaliser des
vérifications de sécurité à la fin du montage et
avant l'utilisation de la machine.
www.evolutionpowertools.com
AVERTISSEMENT : Ne branchez en aucun cas
la tête de coupe à l'alimentation électrique
pour tenter de l'utiliser comme une scie
circulaire manuelle.
LES DIFFÉRENTES PIÈCES
Quatre (4) pièces principales doivent être
assemblées (y compris la lame), et deux (2)
autres petites pièces doivent être connectées.
De plus, vous devrez également monter la
lame (fournie).
• La base tournante et le collet du biseau (Fig.
2)
• Les glissières du chariot (Fig. 3)
• La tête de coupe (en position « verrouillée
vers le bas », comme au déballage) (Fig. 4)
• La lame (Fig. 5)
Remarque : La lame est la dernière pièce à
être montée. Elle ne doit être montée qu'après
la fin du processus de montage, une fois que
la machine a été soumise aux vérifications de
sécurité du montage. (voir page 132).

LE BOUTON DE VERROUILLAGE DE L'ONGLET

(Fig. 6)
La bonde filetée du bouton de verrouillage de
l'onglet coulisse dans un trou à l'avant de la
poignée de verrouillage de l'onglet (Fig. 7) et
se visse dans un bossage fileté interne situé à
la base de la machine.

LE COLLET DU BISEAU

Remarque : Le collet du biseau est fourni
monté sur la table tournante. Le collet du
biseau doit être réglé sur la position 0°.
• Desserrez la vis de blocage du biseau à l'aide
de la poignée de verrouillage du biseau.
(Fig. 8)
• Faites pivoter le collet du biseau en position
verticale pour qu'il repose sur la butée à 0°.
• Serrez la poignée de verrouillage du biseau.
120
