Perkins 1104D Utilisation Et Entretien page 17

SFBU8325-01
•
Avec turbocompresseur et refroidisseur
d'admission
•
Avec turbocompresseur
•
Moteurs non suralimentés
Spécifications du moteur
Nota: L'avant du moteur est le côté opposé au côté
volant. Les côtés droit et gauche du moteur sont
déterminés depuis le côté volant. Le cylindre numéro
1 est le cylindre avant.

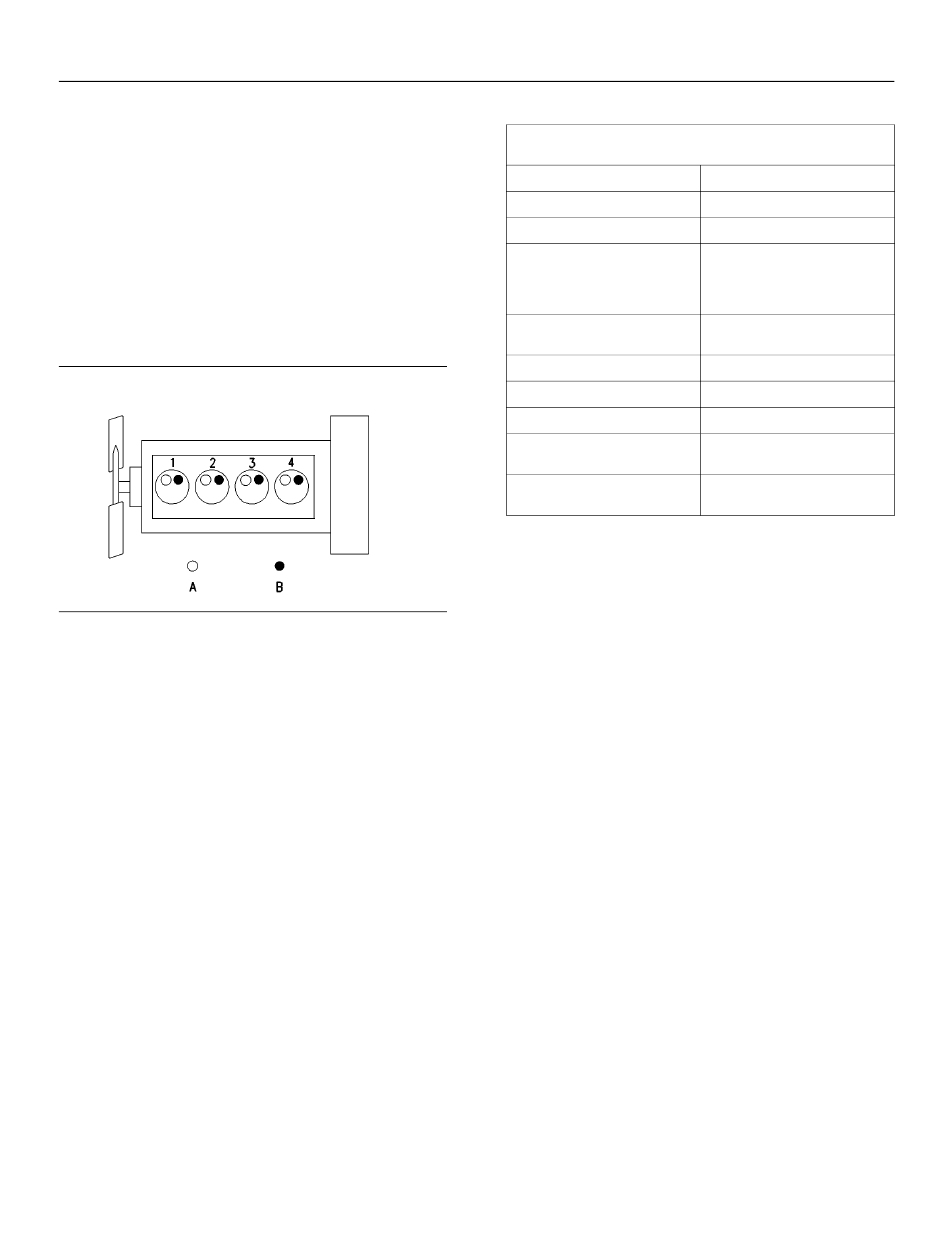

Illustration 12
Exemple type de la disposition des soupapes
(A) Soupapes d'admission
(B) Soupapes d'échappement
Systèmes de contrôle des émissions
NK - Diesel à injection directe
NL - Turbocompresseur, diesel à injection directe
NM - Turbocompresseur avec refroidisseur de charge
air/air, diesel à injection directe
Tableau 1
Spécifications du moteur industriel 1104 (Méca)
Nombre de cylindres
Alésage
Course
Aspiration
Taux de compression
Cylindrée
Ordre d'allumage
Rotation (côté volant)
Réglage du jeu des soupapes
(admission)
Réglage du jeu des soupapes
(échappement)
Refroidissement et lubrification du
moteur
Le circuit de refroidissement comprend les
g00984281
composants suivants:
•
Pompe à eau centrifuge à engrenages
•
Thermostat d'eau qui contrôle la température du
liquide de refroidissement moteur
•
Pompe à huile à engrenages
•
Refroidisseur d'huile
L'huile de graissage du moteur est alimentée par une
pompe à engrenages. L'huile de graissage du moteur
est refroidie et filtrée. Les soupapes de dérivation
fournissent un débit non obstrué d'huile de graissage
aux composants du moteur lorsque la viscosité
de l'huile est élevée. Les soupapes de dérivation
peuvent également fournir un débit non obstrué
d'huile de graissage aux composants du moteur si le
refroidisseur d'huile est colmaté ou si l'élément de
filtre à huile est colmaté.
L'efficacité du moteur et des systèmes antipollution
et les performances du moteur dépendent de
l'observation des consignes d'utilisation et d'entretien
appropriées. Les performances et l'efficacité du
moteur dépendent également de l'utilisation des
carburants, des huiles de graissage et des liquides
de refroidissement conseillés. Se référer au Guide
d'utilisation et d'entretien, "Calendrier d'entretien"
pour plus d'informations sur les rubriques d'entretien.
17
Informations produit
Vues du modèle
4 en ligne
105 mm (4,134 in)
127 mm (5,0 in)
Moteurs non suralimentés
Avec turbocompresseur
Avec turbocompresseur et
refroidisseur d'admission
NA 19,3:1
T, TA 18,2:1
4,4 L (268 in 3 )
1 3 4 2
Sens inverse d'horloge
0,20 mm (0,008 in)
0,45 mm (0,018 in)
