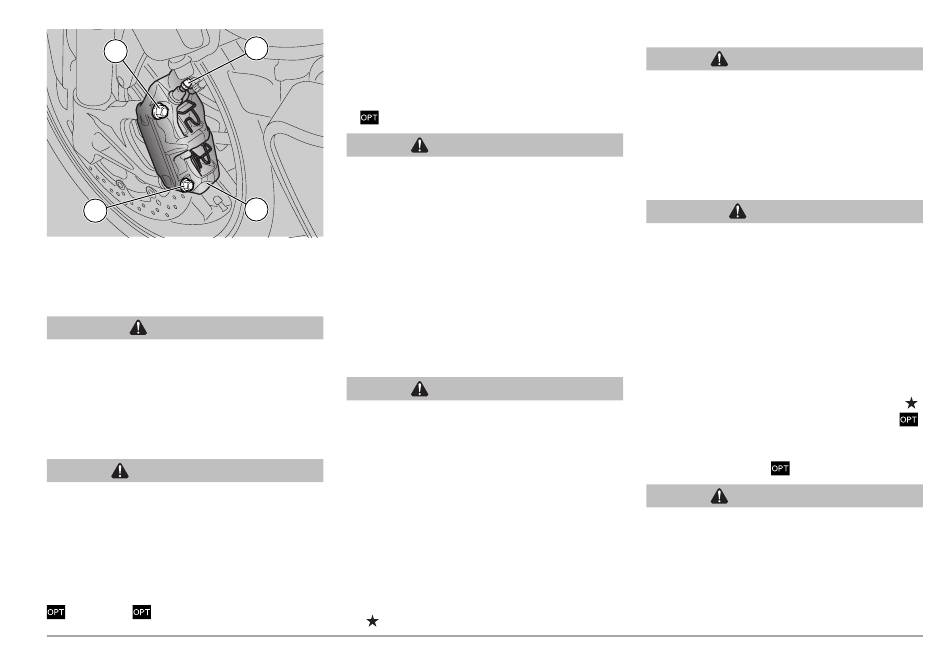

ETRIERS DE FREIN AVANT
L i r e
a t t e n t i v e m e n t
(ENTRETIEN).
DANGER
Un disque sale salit les plaquettes de
frein avec une réduction conséquente
d e l ' e f f i c a c i t é d e f r e i n a g e . L e s
plaquettes de frein sales doivent être
remplacées, tandis qu'un disque sale
doit être nettoyé à l'aide d'un produit
dégraissant de haute qualité.
ATTENTION
Lors de la dépose et la repose, faire
attention à ne pas endommager les
tubulures, les disques et les plaquettes
des freins.
IMPORTANT
Pour la dépose des
étriers de frein avant, il est nécessaire de
se munir des béquilles de support avant
et arrière
spéciales.
DEMONTAGE
3
u
Positionner le véhicule sur la béquille
adéquate de soutien avant, voir page 68
(POSITIONNEMENT DU VEHICULE
SUR LA BEQUILLE DE STAND AVANT)
.
S'assurer que le véhicule est stable.
Tourner manuellement la roue de façon
u
à c e q u e l ' e s p a c e e n t r e l e s d e u x
2
branches de la jante se trouve au niveau
de l'étrier de frein.
u
Maintenir fixe le guidon dans l'assiette
de marche de façon à ce que la direction
soit bloquée.
p a g e
5 8
Couple de serrage vis étrier de frein (1) :
50 Nm (5 kgm).
Dévisser et enlever les deux vis de
l'étrier de frein (1).
Ne pas tirer sur le levier de frein après
avoir enlevé l'étrier de frein car les
pistons risqueraient de sortir de leurs
logements en provoquant une fuite du
liquide des freins.
S i c e l a a r r i v e , s ' a d r e s s e r à u n
Concessionnaire Officiel aprilia qui
effectuera l'intervention d'entretien.
Sortir du disque l'étrier de frein (2) en
le laissant lié au tuyau (3).
Agir sur le deuxième étrier de frein :
u
Répéter les opérations marquées de
.
ATTENTION
ATTENTION
REMONTAGE
ATTENTION
Manoeuvrer avec précaution afin de ne
pas endommager les plaquettes des
freins.
Introduire sur le disque l'étrier de frein
(2) et le positionner avec les trous de
fixation alignés avec les trous sur le
support.
DANGER
Pendant la repose de l'étrier de frein,
remplacer les vis (1) de fixation de
l'étrier par deux vis neuves du même
type.
Visser et serrer les deux vis (1) de
fixation de l'étrier de frein.
Couple de serrage vis étrier de frein : 50
Nm (5 kgm).
Agir sur le deuxième étrier de frein :
u
Répéter les opérations marquées de.
u
Retirer la béquille de stand avant
voir page 68 (POSITIONNEMENT DU
VEHICULE SUR LA BEQUILLE DE
STAND AVANT)
.
ATTENTION
Après la repose, actionner plusieurs
fois le levier de frein et contrôler le
fonctionnement correct du système de
freinage.
utilisation et entretien RSV 1000 TUONO R
,
71
