1
2
ROUE ARRIERE
ATTENTION
Les opérations pour le démontage et le
remontage de la roue arrière pourraient
se révéler difficiles et complexes pour
l'utilisateur inexpérimenté.
En cas de nécessité, s'adresser à un
Concessionnaire Officiel aprilia.
En tout cas si l'on désire procéder
personnellement, suivre les instructions
suivantes.
Lire attentivement page 58 (ENTRETIEN).
Laisser refroidir le moteur et le pot
d'échappement jusqu'à atteindre la
température ambiante, avant d'effectuer
les opérations successives, afin d'éviter
des brûlures possibles.
Durant le démontage et le remontage
faire attention à ne pas endommager la
tubulure, le disque et les plaquettes de
frein.
72
utilisation et entretien RSV 1000 TUONO R
5
6
DANGER
C o n d u i r e
a v e c
d e s
endommagées compromet sa sécurité,
celle d'autrui et celle du véhicule.
Contrôler les conditions de la jante de
roue, si elle est endommagée la faire
remplacer.
IMPORTANT
Pour la dépose de la
roue arrière, il est nécessaire de se munir
de la béquille de stand arrière

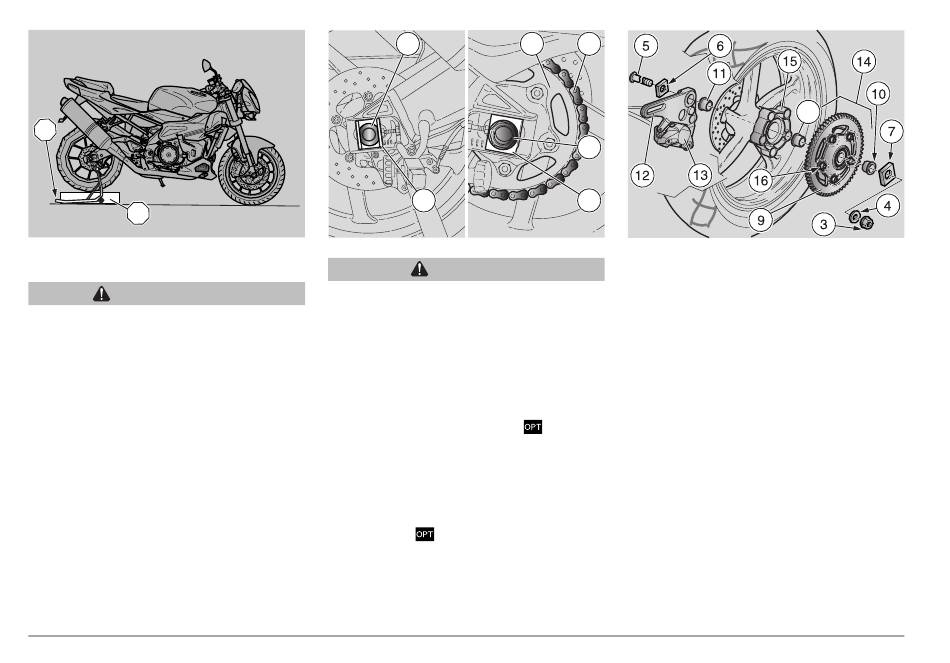

DEMONTAGE
u
Positionner le véhicule sur la béquille de
stand arrière (1) spéciale, voir page 67
(POSITIONNEMENT DU VEHICULE
S U R L A B E Q U I L L E D E S T A N D
ARRIERE)
.
u
Placer un support (2) sous le pneu pour
maintenir la roue en position après l'avoir
libérée.
9
8
3
7
Couple de serrage écrou de roue (3) :
120 Nm (12 kgm).
j a n t e s
u
Desserrer et enlever l'écrou de la roue
(3) et garder la rondelle (4).
IMPORTANT
d é p o s e d e l ' a x e d e r o u e , s o u l e v e r
modérément la roue.
u
Extraire l'axe de roue (5) du côté droit.
IMPORTANT
spéciale.
des tendeurs de chaîne droit (6) et gauche
( 7 ) a f i n d e p o u v o i r l e s r e m o n t e r
correctement.
u
Garder les tendeurs de chaîne droit (6)
et gauche (7).
IMPORTANT
l'extérieur de la couronne crantée (9).
u
Faire avancer la roue et libérer la chaîne
de transmission (8) de la couronne
crantée (9).
18
Afin de faciliter la
Contrôler la position
Baisser la chaîne (8) à
