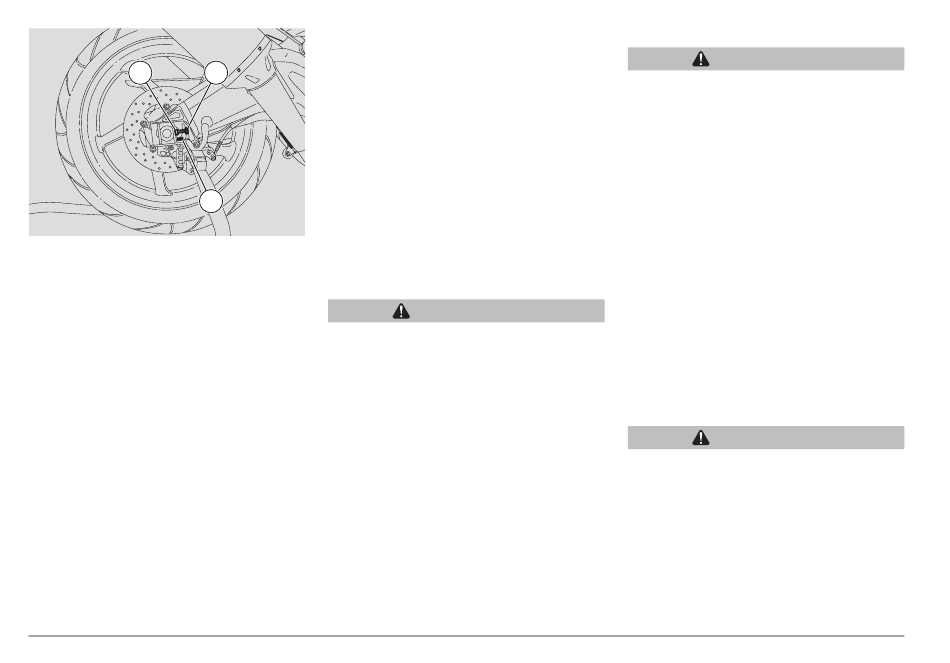

Desserrer les deux contre-écrous (4).
u
u
Manœuvrer les éléments de réglage (5)
e t r é g l e r l e j e u d e l a c h a î n e e n
contrôlant, sur les deux côtés du
véhicule, que les mêmes repères (2-3)
correspondent.
u
Serrer les deux contre-écrous (4).
u
Serrer l'écrou (1).
Couple de serrage écrou de roue (1) :
120 Nm (12 kgm).
u
Vérifier le jeu de la chaîne, voir page 75
(CONTROLE DU JEU).
76
utilisation et entretien RSV 1000 TUONO R
C O N T R O L E D E L ' U S U R E D E L A
C H A I N E , D U P I G N O N E T D E L A
COURONNE
4
Contrôler tous les 10000 km (6250 mi)
aussi les pièces suivantes et s'assurer que
la chaîne, le pignon et la couronne ne
présentent pas :
– les rouleaux endommagés ;
– les axes desserrés ;
– des maillons secs, rouillés, aplatis ou
grippés ;
– une usure excessive ;
– des bagues d'étanchéité manquantes ;
– des dents du pignon ou de la couronne
e x c e s s i v e m e n t
endommagées.
Si les rouleaux de la chaîne sont
endommagés, les axes sont desserrés
et/ou les bagues d'étanchéité sont
endommagées ou manquantes, il faut
remplacer tout l'ensemble chaîne
(pignon, couronne et chaîne).
Lubrifier souvent la chaîne, surtout si
l'on remarque des parties sèches ou
rouillées.
Les maillons aplatis ou grippés doivent
être lubrifiés et remis en condition de
travailler.
Si cela n'est pas possible, s'adresser à
un Concessionnaire Officiel aprilia qui
effectuera le re m p l a c e m e n t d e l a
chaîne.
u s é e s
o u
ATTENTION
NETTOYAGE ET LUBRIFICATION
ATTENTION
La chaîne de transmission est équipée de
bagues d'étanchéité parmi les maillons
qui ont la tâche de maintenir la graisse à
l'intérieur.
Faire très attention durant le réglage, la
lubrification, le lavage et le remplacement
de la chaîne.
Ne jamais laver la chaîne avec des jets
d'eau, de vapeur ou d'eau à haute pression,
n i a v e c d e s s o l v a n t s à h a u t d e g r é
d'inflammabilité.
u
Laver la chaîne avec du mazout ou du
kérosène. Si elle est sujette à se rouiller
rapidement, augmenter les opérations
d'entretien.
Lubrifier la chaîne tous les 1000 km (625 mi)
et chaque fois que cela sera nécessaire.
u
Après avoir lavé et essuyé la chaîne, la
lubrifier avec de la graisse spray pour
c h a î n e s s c e l l é e s , v o i r p a g e 1 1 4
(TABLEAU DES LUBRIFIANTS).
ATTENTION
Les lubrifiants à chaînes qui se trouvent
en commerce peuvent contenir des
substances dangereuses pour les
bagues d'étanchéité en caoutchouc de la
chaîne.
I M P O R T A N T
Ne pas utiliser le
véhicule tout de suite après la lubrification de
la chaîne car le lubrifiant, par l'effet de la
force centrifuge, serait vaporisé vers
l'extérieur en tachant les zones limitrophes.
