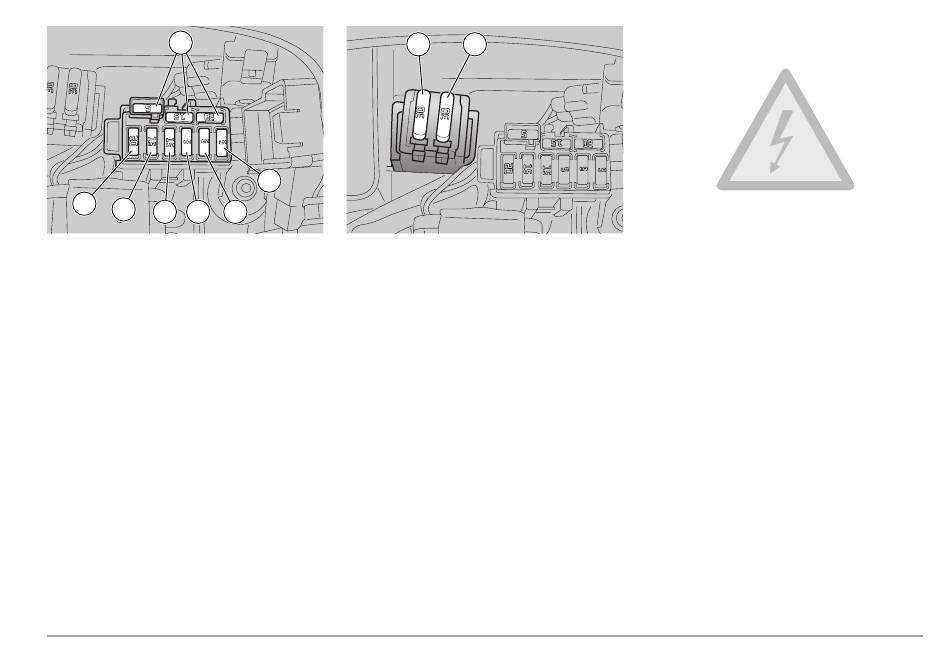

E M P L A C E M E N T D E S F U S I B L E S
SECONDAIRES DE 5A
A) De la clé à :
relais feux, stop, avertisseur sonore, feux
de position.
B) De la clé à :
clignotants, tableau de bord.
C) De la batterie à :
Positif clé sur ON au boîtier E.C.U.
E M P L A C E M E N T D E S F U S I B L E S
SECONDAIRES DE 15A
D) De la batterie à :
transmetteur de vitesse, pompe à essence,
relais, starter, sonde lambda
E) De la batterie à :
relais ventilateurs, bobines, injecteurs, flap
prises d'air, capteur de position arbre à
cames.
A
B
E M P L A C E M E N T D E S F U S I B L E S
SECONDAIRES DE 20A
F) Du commutateur d'allumage à :
feux de croisement, feux de route.
IMPORTANT
réserve (G).
E M P L A C E M E N T D E S F U S I B L E S
PRINCIPAUX DE 30A
H) Recharge batterie et charges véhicules
(câbles rouge et rouge/blanc).
I) Charges injection (câbles rouge et
rouge/blanc).
IMPORTANT
réserve (L).
H
I
Trois fusibles sont de
Un fusib le est de
REGLAGE VERTICAL DU
FAISCEAU LUMINEUX
IMPORTANT
Conformément à ce qui
a été prescrit par la législation en vigueur
dans le pays où le véhicule est utilisé, pour
la vérification de l'orientation du faisceau
lumineux des procédures spécifiques
doivent être adoptées.
