Câblage et connexions
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

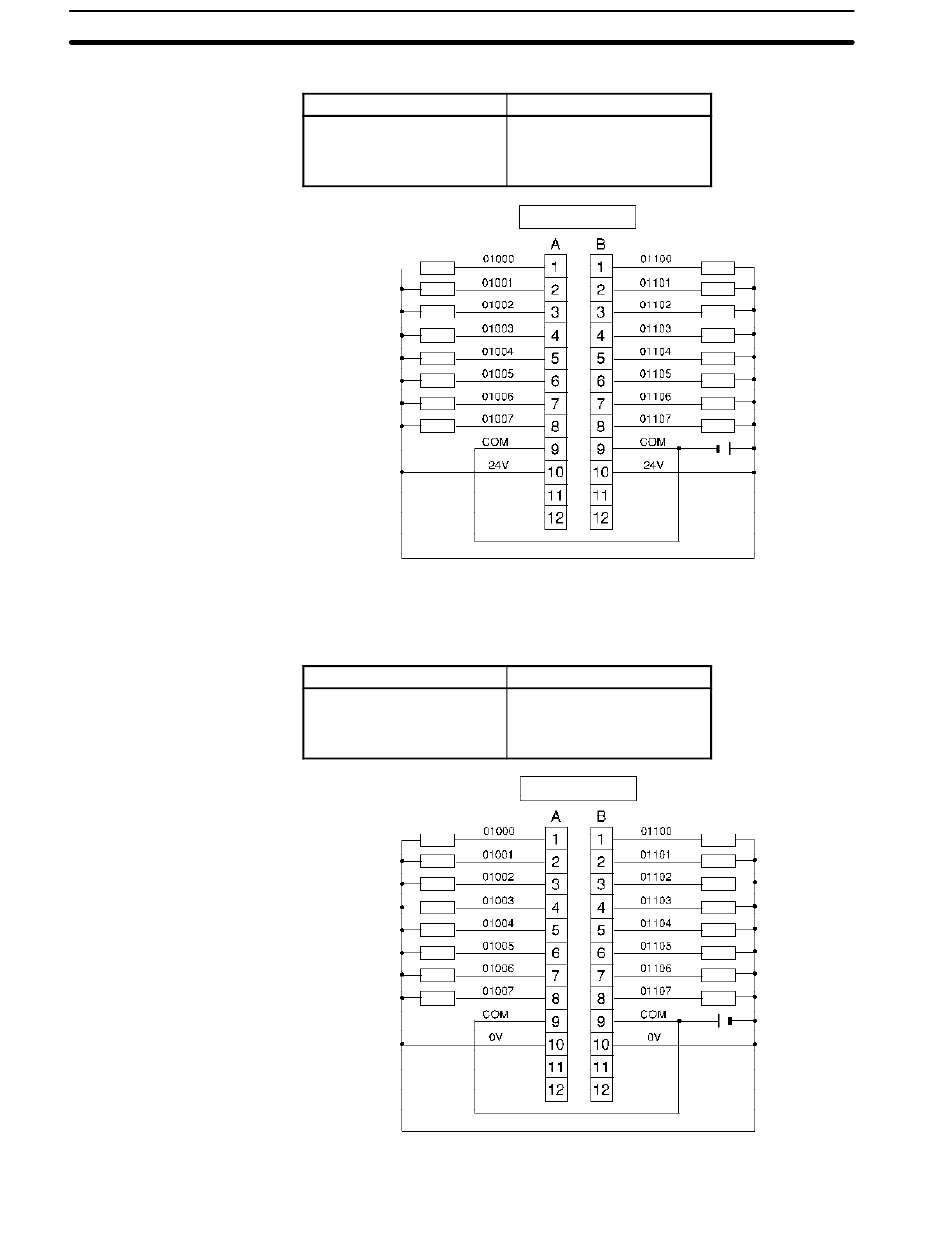

Unités centrales à 32 E/S, sorties NPN : CPM2C-32CDTC-D
Capacité de sortie
OUT01000 à OUT01007 :
300 mA (24 Vc.c.)
OUT01100 à OUT01107 :
100 mA (24 Vc.c.)
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Rem. Les bornes COM (A9 et B9) et 24 V (A10 et B10) sont connectées en interne.
Unités centrales à 32 E/S, sorties PNP : CPM2C-32CDT1C-D
Capacité de sortie
OUT01000 à OUT01007 :
300 mA (24 Vc.c.)
OUT01100 à OUT01107 :
100 mA (24 Vc.c.)
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Rem. Les bornes COM (A9 et B9) et 0 V (A10 et B10) sont connectées en interne.
Capacité max par commun
3,2 A/commun
Sorties : IR 010/IR011
Capacité max par commun
3,2 A/commun
Sorties : IR 010/IR011
Chapitre 3-4
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
24 Vc.c.
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
24 Vc.c.
125
