Câblage et connexions
Unités à sorties relais par bornier
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Rem. 1. S'assurer de connecter correctement les connecteurs aux borniers en
respectant leur sens et leur polarité.
2. Pour le modèle CPM2C-20jjR (20 sorties relais) un isolement simple est
réalisé entre les communs des sorties relais à polarités différentes.
Toutefois, pour respecter les normes CE (Norme basse tension), lors de la
connexion d'appareils fonctionnant avec une alimentation alternative
supérieure à 50 Vc.a. ou une alimentation continue, utiliser des
alimentations continues différentes pour les appareils de sortie et pour le
CPM2C.

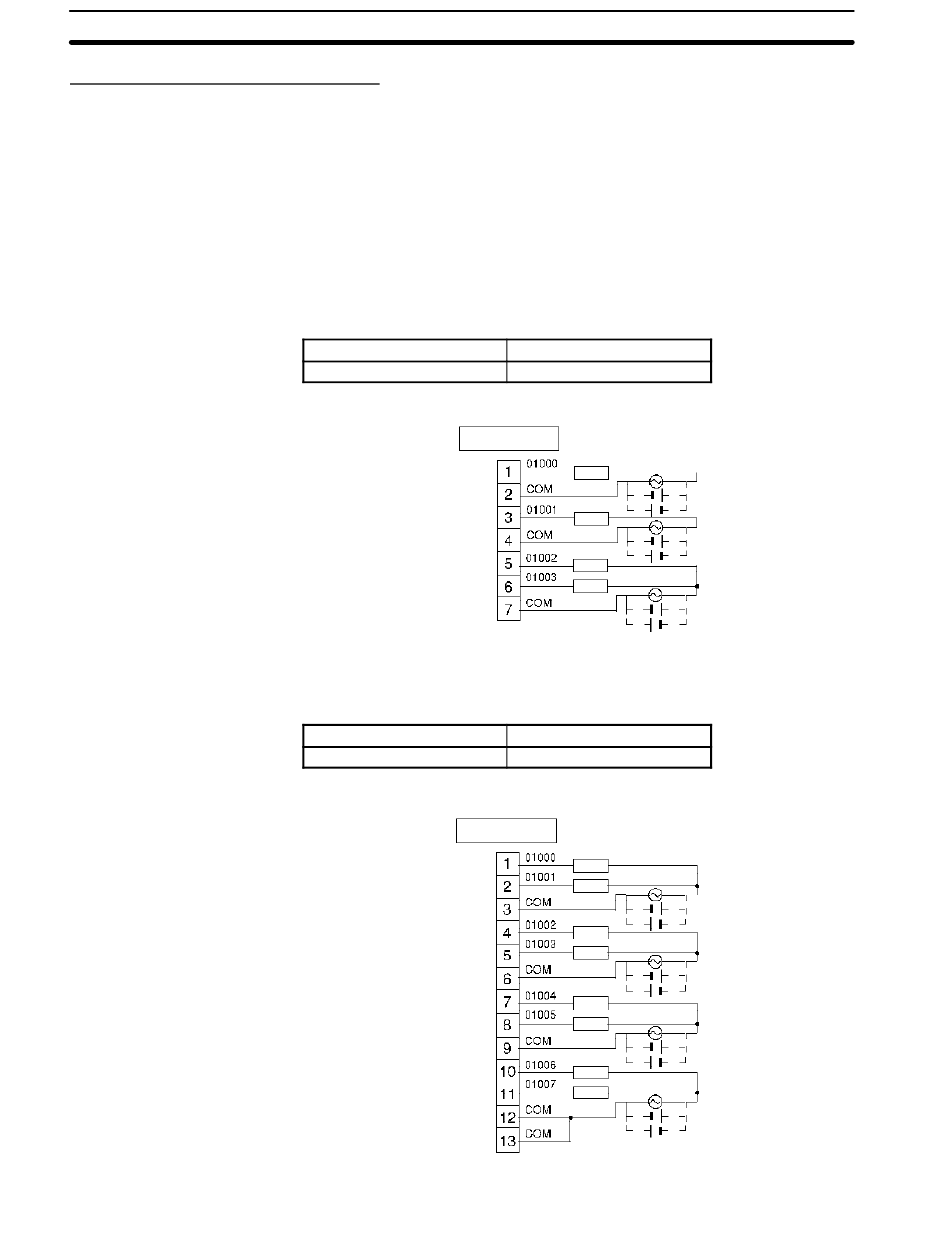

Unités centrales à 10 E/S : CPM2C-10CjDR-D
Capacité de sortie
2 A (250 Vc.a. ou 24 Vc.c.)
Unités centrales à 20 E/S : CPM2C-20CjDR-D
Capacité de sortie
2 A (250 Vc.a. ou 24 Vc.c.)
Capacité max par commun
4 A/commun
Sorties : IR 010
Charge
Charge
Charge
Charge
Capacité max par commun
4 A/commun
Sorties : IR 010
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Chapitre 3-4
121
