Organigrammes de dépannage

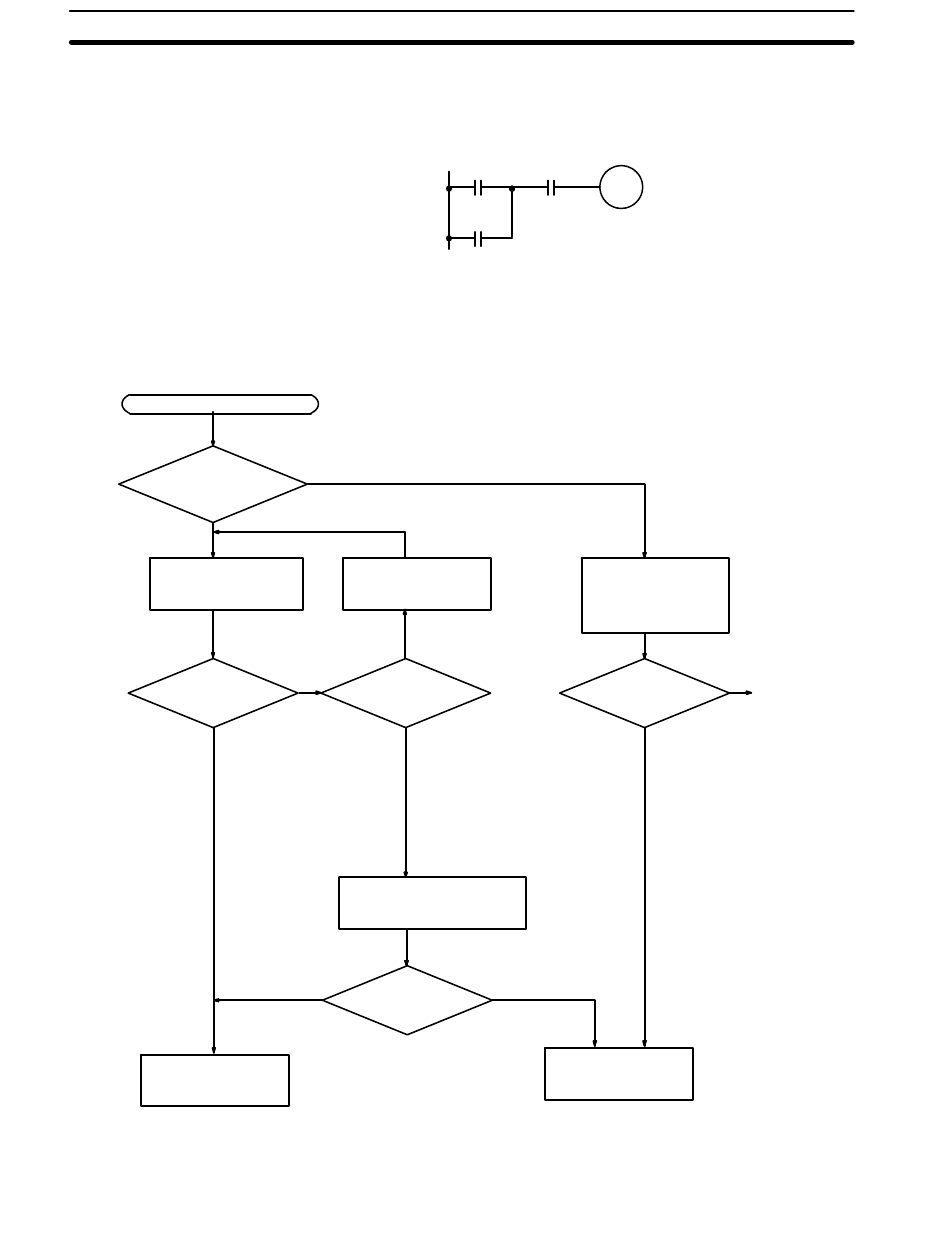

Contrôle d'entrée/sortie
Mauvais fonctionnement de SOL1
Le voyant de sortie
IR 01003 fonctionne--t--il
normallement?
Oui
Contrôler la tension aux
bornes de IR 01003.
Fonctionnement OK?
Oui
Contrôler l'appareil
de sortie SOL1.
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
L'organigramme du contrôle d'entrée/sortie est basé sur la section suivante de
schéma à contact.
(LS1)
00002
01003
Non
Câbler correctement
Non
Non
Le câblage de
sortie est--il
correct?
Oui
Déconnecter les fils exté-
rieurs et contrôler la
conductivité de chaque fil.
Oui
Fonctionnement OK?
(LS2)
00003
01003
SOL1
Mauvais fonctionnement
de SOL1.
Surveiller l'état des IR
01003 avec un appa-
reil de programmation.
Fonctionnement OK?
Oui
Non
Remplacer l'UC ou l'u-
nité d'extension d'E/S
qui fait problème.
Chapitre
5-5
Non
A
A la
page
e
suivant
205
