Unités D'extension D'e/S - Omron SYSMAC CPM2C Guide D'installation

Composants

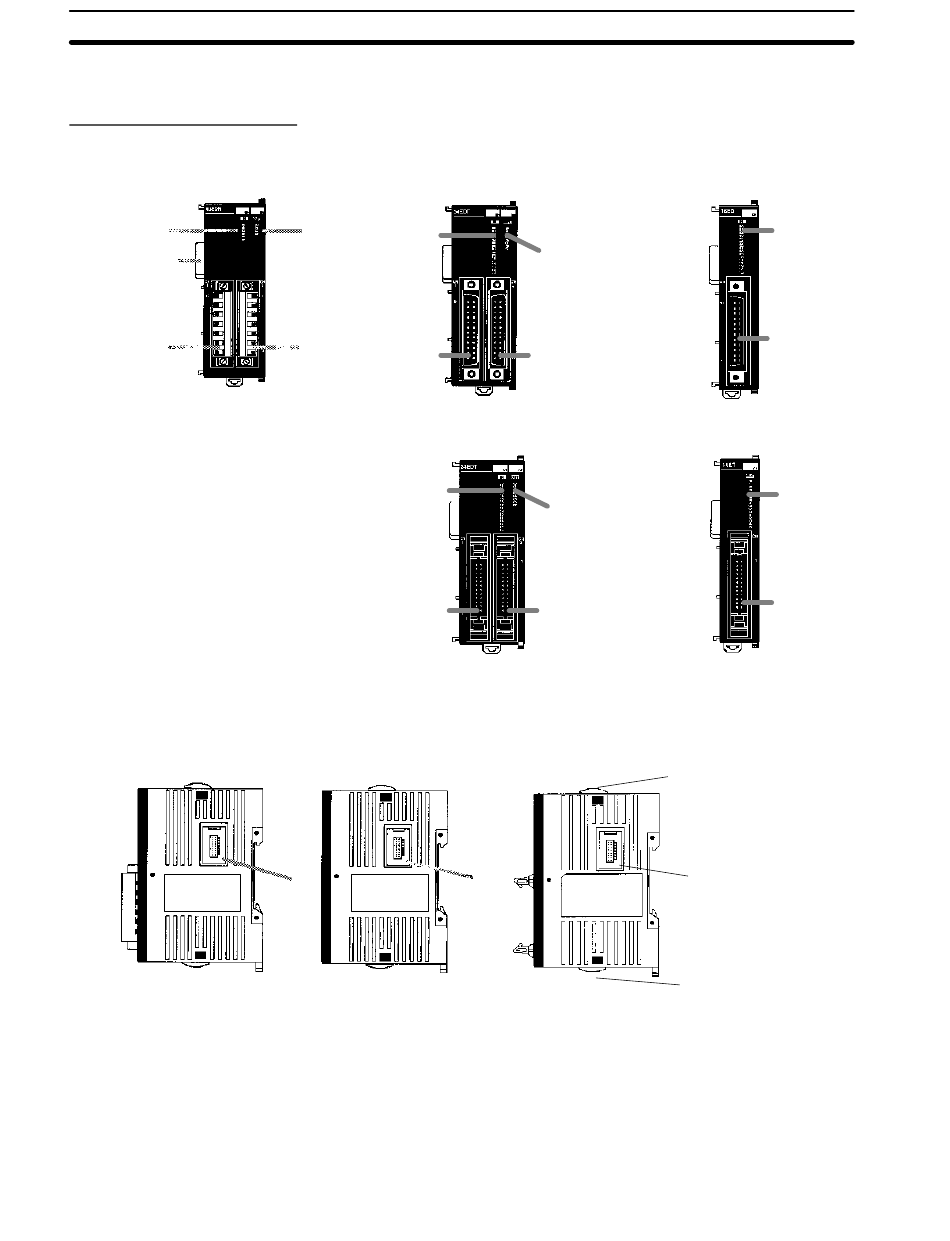

2-2-2 Unités d'extension d'E/S
Unités d'extension d'E/S
Vue de face
Unités avec Sorties Relais via
le Bornier
3. Indicateurs
d'entrée
5. Connecteur
d'extension d'E/S
(entrée)
1. Bornes d'entrée
ou
2. Bornes de sortie
** Ces unités ne sont pas commercialisées en Europe.
Côté
Unités avec Sorties
Relais via le Bornier
1, 2, 3...
