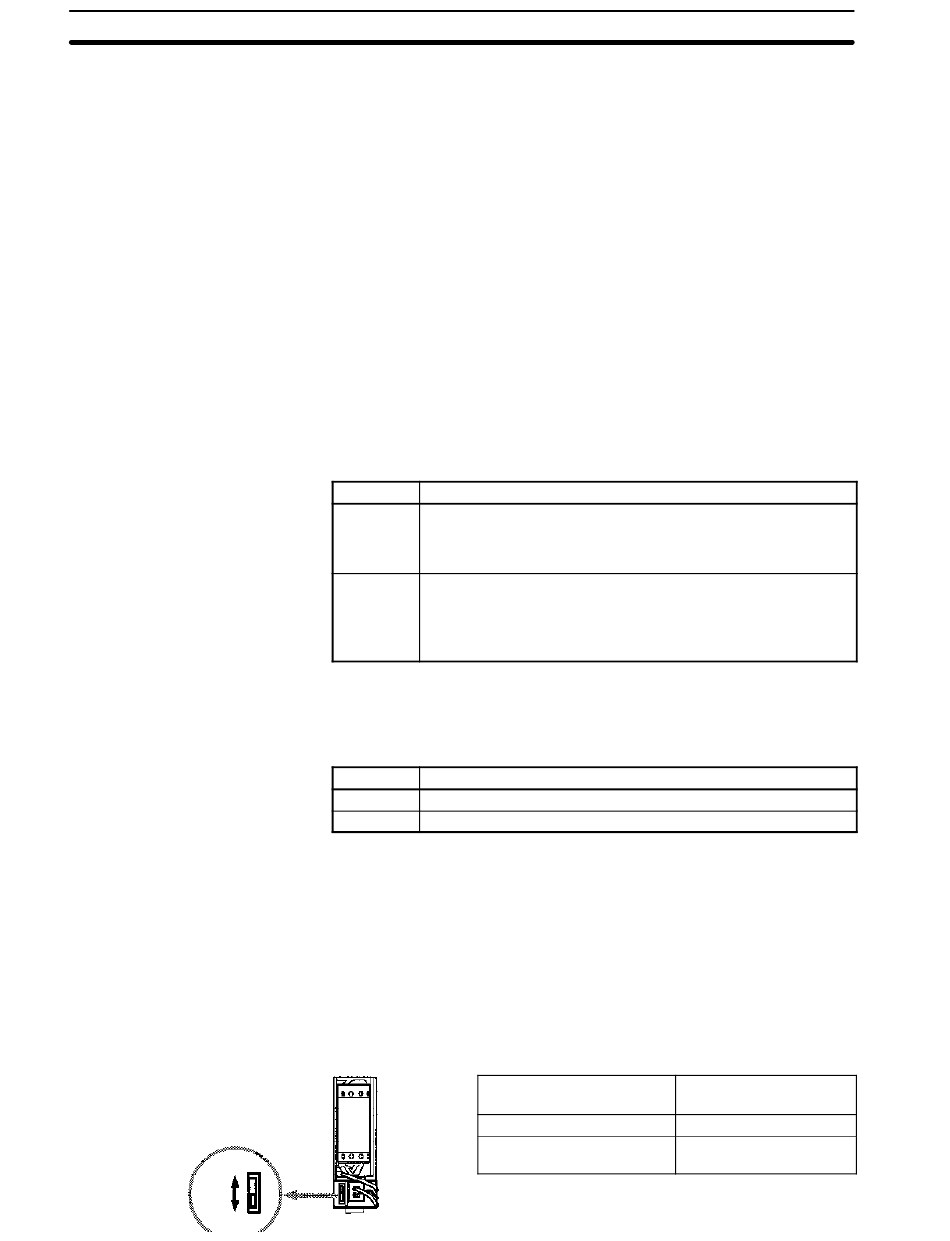

7. Port de communications
Connecte l'API à un périphérique de programmation (y compris les
consoles de programmation), un micro--ordinateur ou un périphérique
externe standard. Utiliser un câble de connexion approprié (CPM2C-
CN111, CS1W-CN114 ou CS1W-CN118).
Rem. a) Une console de programmation C200H-PRO27-E peut être con-
nectée directement à l'API avec un câble de connexion CS1W-
CN224/CN624.
b) Utiliser un câble de connexion CPM2C-CN111 ou CS1W-CN114
pour connecter au port périphérique. Le port périphérique et le
port RS-232C peuvent être utilisés simultanément avec le
CPM2C-CN111.
c) Utiliser un câble de connexion CPM2C-CN111 ou CS1W-CN118
pour connecter au port RS-232C. Le port périphérique et le port
RS-232C peuvent être utilisés simultanément avec le CPM2C-
CN111.
8. Commutateur de communications
Le commutateur de communications commande le paramétrage du port de
communications (ports périphérique et RS-232C).
SW1
OFF
Utilise le paramétrage dans le set--up de l'API (DM 6645 à DM
6649). Si une Console de programmation est connectée au port
périphérique, toutefois, le fonctionnement sera en mode Console
de programmation.
ON
Utilise le paramétrage standard (1 bit de démarrage, 7 bits de
données, 2 bits d'arrêt, parité paire et débit de 9 600 bps). Si une
Console de programmation est connectée au port périphérique,
toutefois, le fonctionnement sera en mode Console de
programmation.
9. Commutateur personnalisé
La personnalisation du commutateur permet de mettre à ON ou à OFF la
zone mémoire AR 0712 de l'Unité centrale. AR 0712 passe sur ON ou à OFF
selon l'état de SW2 et du mode de fonctionnement du CPM2C.
SW2
OFF
Met sur OFF AR 0712.
ON
Met sur ON AR 0712.
10. Pile électrique
Cette pile assure la sauvegarde de la mémoire des UC ayant une horloge
intégrée ; elle est déjà active lors de la livraison du système.
Rem. Une pile n'est pas fournie avec les unités centrales sans horloge inté-
grée, mais une pile CPM2C-BAT01 peut être achetée séparément et
connectée pour sauvegarder la mémoire.
11. Interrupteur de détection de charge faible
Cet interrupteur active ou désactive la détection d'une erreur de charge
faible de la pile. Lorsque la pile n'est pas connectée, désactiver la détection
de charge faible en glissant l'interrupteur en arrière (vers la pile).
Paramétrage des communications
Fonctionnement
Position de l'interrupteur
Avant (loin de la pile)
Arrière (vers la pile)
Chapitre
2-2
Détection de charge
faible
Détection d'erreur activée
Détection d'erreur
désactivée
