Exemple d'application
7-9
Exemple d'application

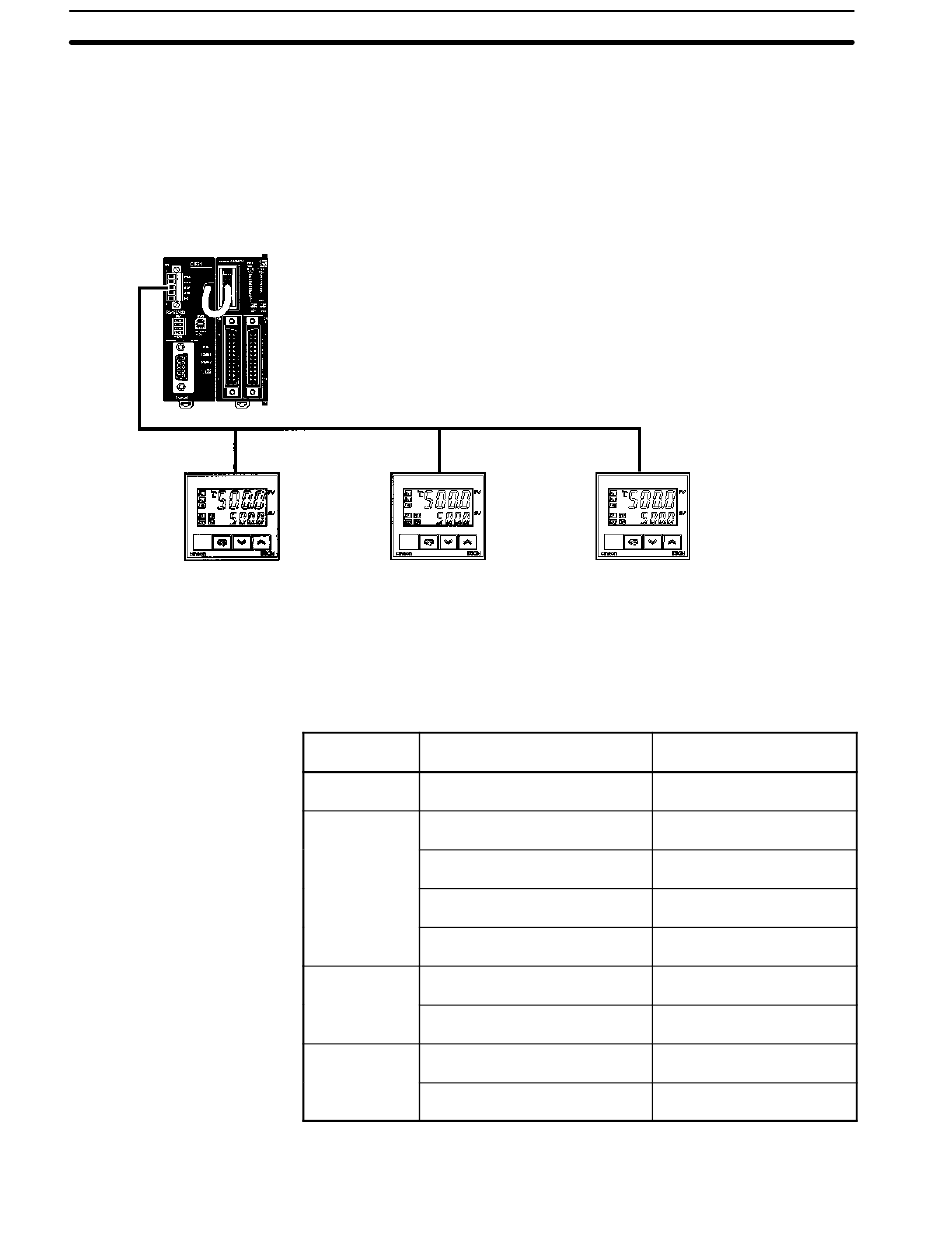

7-9-1 Configuration du système
Unité de communication R.C.I.
Numéro Unité 0
· Connecté par CompoWay/F
· Contrôle constamment la valeur
courante
· La
température
changée à 100_C par l'entrée de la
condition 0005
Allocation DM
Communications avec
l'UC
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Ce chapitre décrit la configuration du système et les paramètres d'un exemple
de système afin d'expliquer comment utiliser l'Unité de communications R.C.I..
Le système de l'exemple a trois régulateurs de température E5CN connectés à
l'Unité de communications R.C.I..
UC
Numéro Unité 2
· Connecté par SYSWAY
· L'Unité de communication R.C.I.
lit uniquement le groupe de
commande 1
spécifiée
est
L'allocation DM est indiquée dans le tableau suivante :
Paramètres
unités
Tous (partagés) Zone de surveillance des
données
Unité 0
Zone de type de variable de
lecture d'Unité 0
Zone de type de variable
d'écriture d'Unité 0
Zone des données de lecture
d'Unité 0
Zone des données d'écriture
d'Unité 0
Unité 2
Zone des données de lecture
d'Unité 2
Zone des données d'écriture
d'Unité 2
Unité 3
Zone des données de lecture
d'Unité 3
zone des données d'écriture
d'Unité 3
Vitesse des Communications : 19 200 bps
Numéro Unité 3
· Connecté par SYSWAY
· L'Unité de communication R.C.I. écrit
une température spécifiée de 200_C
lorsque l'alimentation est sur ON et lit le
groupe de commande 1 juste après
Nom de la zone
DM 0000 à DM 0102
DM 0150 à DM 0154
DM 0160 à DM 0164
DM 0170 à DM 0173
DM 0180 à DM 0183
DM 0200 à DM 0210
DM 0220 à DM 0228
DM 0240 à DM 0250
DM 0260 à DM 0268
Section
7-9
Mots DM
263
