7-3-2 Paramètres des commutateurs
Commutateur
RS-422/RS-485 (SW1)
Paramètrage du
commutateur de la zone
DM (SW2)
Commutateur de
Communications (SW3)
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

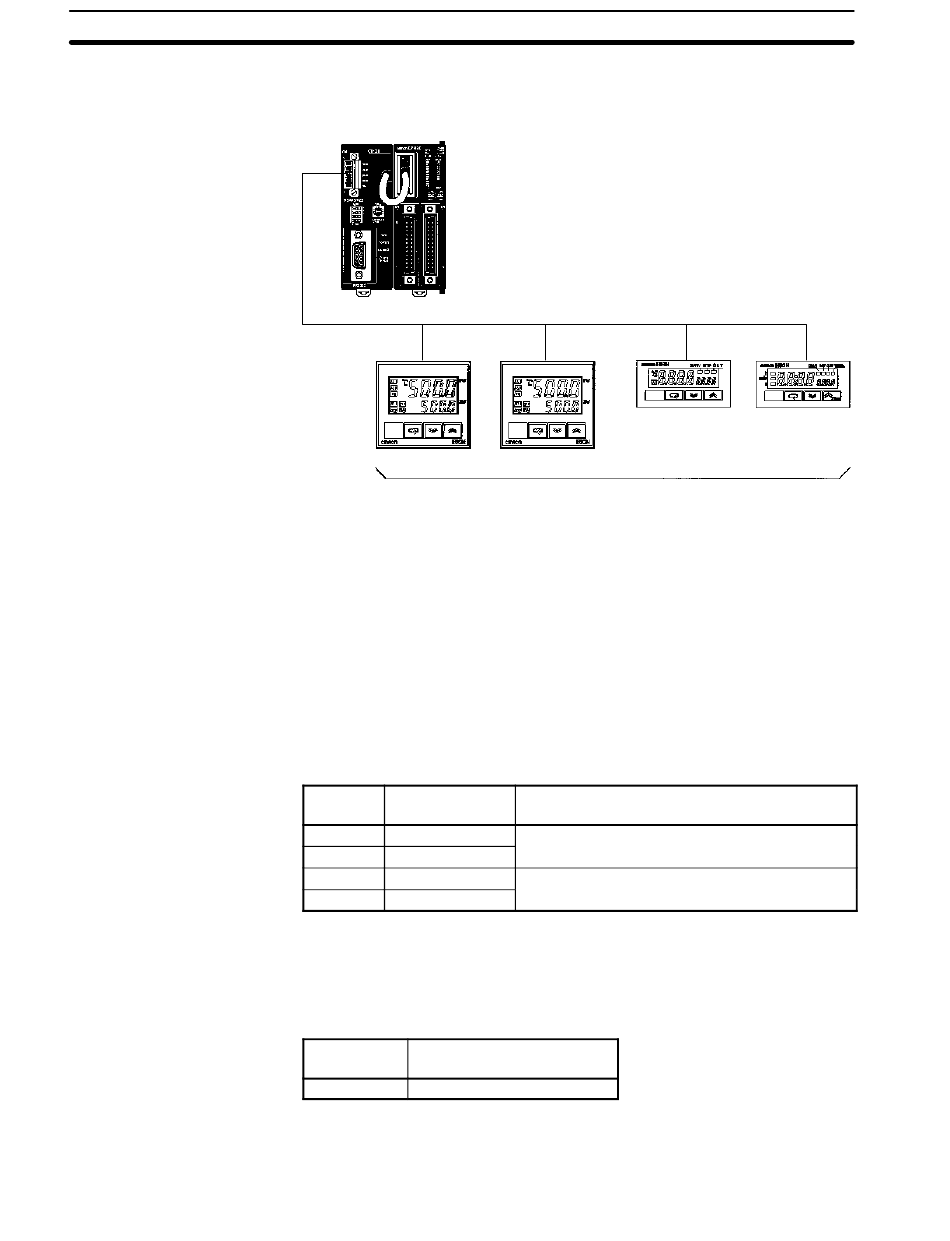

Connecter les composants intelligents par leurs interfaces RS--422 ou RS--485.
Jusqu'à 32 composants peuvent être connectés.
Unité de communications R.C.I.
UC
Lorsque l'Unité de communications R.C.I. CPM2C--CIF21 est connectée à l'UC,
un ordinateur ou un TOP peut être connecté au port RS--232C sur le devant du
CPM2C--CIF21. Une console de programmation ne peut pas être connectée
pendant que le CPM2C--CIF21 utilise le port périphérique.
Ce commutateur détermine les composants connectés à l'Unité de
communications R.C.I. à travers une interface RS--485 ou une interface
RS--422. Lorsque l'interface RS--485 est utilisée, paramétrer SW1--3 sur OFF et
SW1--4 sur ON. Ainsi, les données sont reçues continûment. Le tableau suivant
indique les paramètrages par défaut en usine (RS--485):
Broche
Paramètrage par
SW1
défaut
1
ON
2
ON
3
OFF
4
ON
Paramètre le premier mot de la zone DM utilisé pour échanger des données
entre l'Unité de communications R.C.I. et l'UC. Les paramétrages de 0 à F des
commutateurs rotatifs correspondent aux premiers mots de la zone DM : DM
0000 à DM 1500 (le premier mot est paramétré par pas de 100 mots).
Paramètrage
Premier mot dans la zone
0
DM 0000
Paramètre la vitesse pour les communications entre l'Unité de communications
R.C.I. et l'UC ainsi que la vitesse et le format de trame pour les communications
entre l'Unité de communications R.C.I. et les composants intelligents.
RS-422 ou RS-485
Jusqu'à 32 composants
Fonction
Interface RS-485 (Communications 2 câbles)
Interface RS-485 (Communications 2 câbles)
Reception permise après que l'envoi des données
Reception permise après que l'envoi des données
soit achevé
soit achevé
DM
Section
7-3
