Câblage et connexions
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

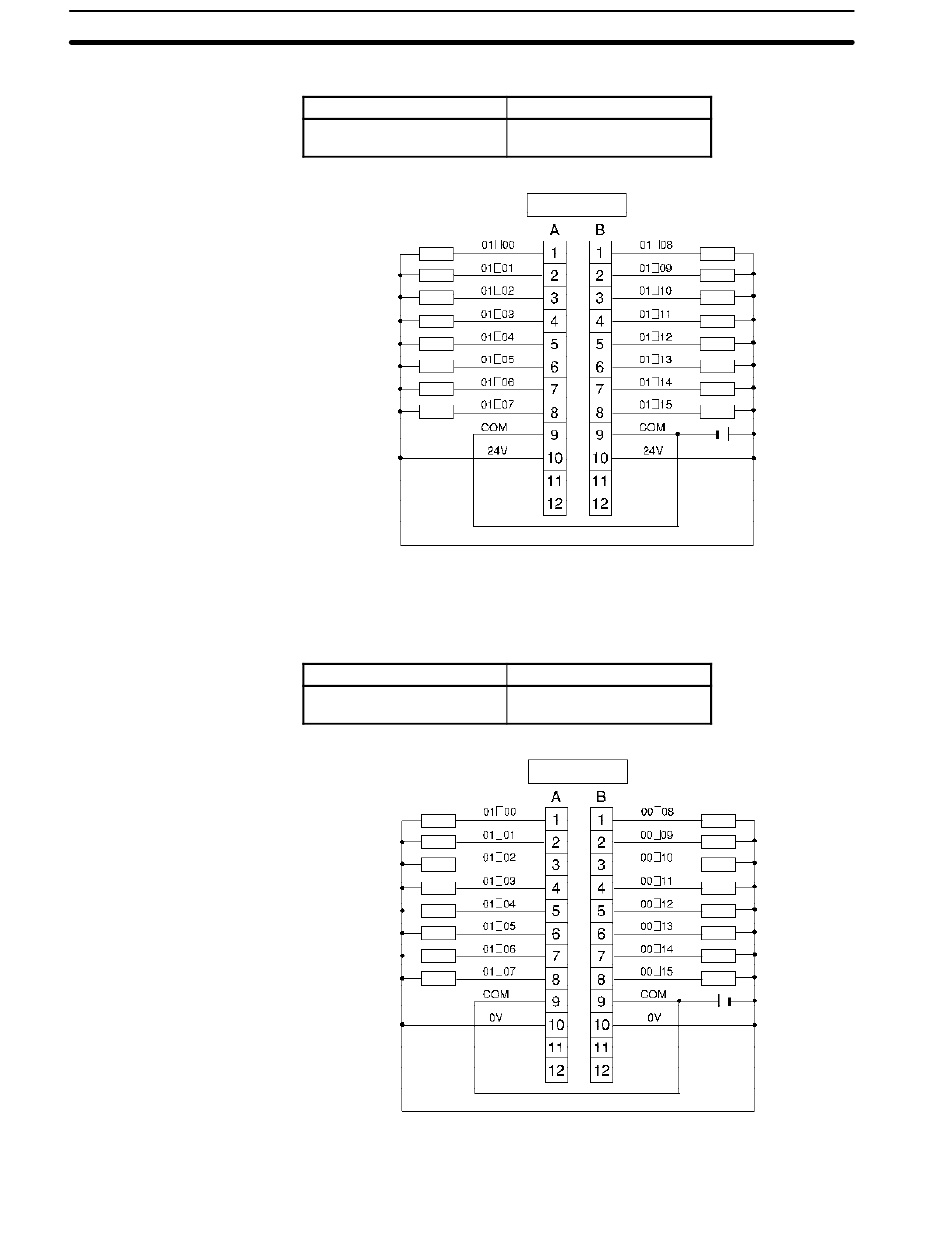

Unité d'extension à 32 E/S, sorties NPN : CPM2C-32EDTC
Capacité de sortie
00 à 07 : 300 mA (24 Vc.c.)
08 à 15 : 100 mA (24 Vc.c.)
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Rem. Les bornes COM (A9 et B9) et 24 V (A10 et B10) sont connectées en interne.
Unité d'extension à 32 E/S, sorties PNP : CPM2C-32EDT1C
Capacité de sortie
00 à 07 : 300 mA (24 Vc.c.)
08 à 15 : 100 mA (24 Vc.c.)
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Rem. Les bornes COM (A9 et B9) et 0 V (A10 et B10) sont connectées en interne.
Capacité max par commun
3,2 A/commun
Sorties : IR mot n
Capacité max par commun
3,2 A/commun
Sorties : IR mot n
Chapitre 3-4
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
24 Vc.c.
Charge
Charge
Charge
Charge
Charge
Charge
Charge
Charge
24 Vc.c.
